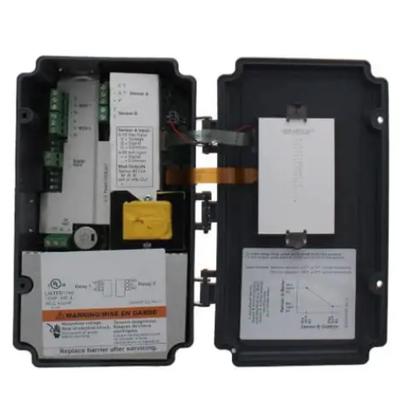

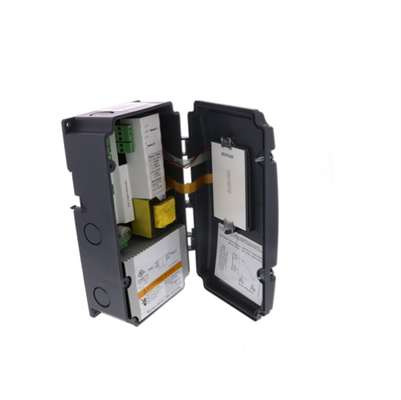

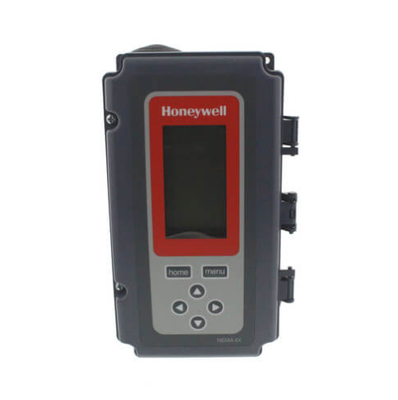

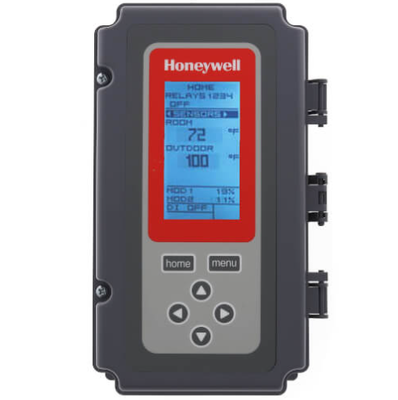

নতুন অরিজিনাল T775B2016 ইলেকট্রনিক তাপমাত্রা নিয়ামক 24, 120 বা 240 ভ্যাক পাওয়ার এবং -40 ° F থেকে 140 ° F অপারেটিং তাপমাত্রা ফিল্ড-মাউন্টযোগ্য যে কোনও অভিযোজন

শক্তিঃ 24, 120, বা 240 ভ্যাক; 50/60 হার্জ কোনও শক্তি উত্সের জন্য পৃথক গ্রাউন্ড প্রয়োজন। শক্তি খরচঃ• ৬০ হার্জে সর্বোচ্চ ৮ ভিএ • ৫০ হার্জে সর্বোচ্চ ১০ ভিএ অপারেটিং ও স্টোরেজ তাপমাত্রা পরিবেষ্টিত রেটিং: • -40°F থেকে 125°F (-40°C থেকে 52°C) @ 50 Hz • -40°F থেকে 140°F (-40°C থেকে 60°C) @ 60 Hz আপেক্ষিক আর্দ্রতাঃ 5% থেকে 95% নন-কন্ডেনসিং মাত্রাঃ পৃষ্ঠা 4 এর চিত্র 1 দেখুন।সব T775 নিয়ামক হয় ক্ষেত্র-মাউন্টযোগ্য কোনো দৃষ্টিভঙ্গি হয় একটি প্যানেল বা প্রাচীর. ডিজিটাল ইনপুট (ডিআই): 18 ভিডিসি এবং 3.5 এমএ (বাহ্যিক যোগাযোগ নির্বাচন করার জন্য) ডিজিটাল আউটপুট (ডিও) অ্যালার্ম (কেবলমাত্র টি 775 পি): • অল্টারনেটিং কারেন্ট (এসি): 30 ভ্যাক আরএমএস; 1.5 একটি ধ্রুবক 3 এ ইনশাল পিএফ 0.৪৫ এন সি ∙ ২০ ভ্যাক আরএমএসNO এবং NC পরিচিতিতে 100 mA ন্যূনতম লোড • ডাইম্যাক্ট কারেন্ট (DC): 100 mV DC ন্যূনতম লোড 1 mA নোটঃ সোনার যোগাযোগ সংকেত রিলে প্রয়োজন অ্যাপ্লিকেশনগুলিতে,ডিজিটাল আউটপুট জন্য একটি বহিরাগত সংকেত রিলে বা অতিরিক্ত লোড প্রতিরোধের প্রয়োজন হতে পারেরিলে যোগাযোগ আউটপুট রেটিং (এনও এবং এনসি): • 1/2 hp; 9.8 AFL, 58.8 ALR @ 120 Vac • 1/2 hp; 4.9 AFL, 29.4 ALR @ 240 Vac • 125 VA পাইলট ডিউটি @ 120/240 Vac • 10A @ 24 Vac (প্রতিরোধী) মডুলেটিং আউটপুট: • 0-10 ভিডিসি; ন্যূনতম 2,000 ওহম ড্রাইভ • 2-10 ভিডিসি; ন্যূনতম 2,000 ওহম ড্রাইভ • 4-20 এমএ; সর্বাধিক 600 ওহম ড্রাইভ • ইলেকট্রনিক সিরিজ 90;টার্মিনাল R এবং W জুড়ে 340 ওহম প্রতিরোধের প্রয়োজন (অন্তর্ভুক্ত) • ভাসমান সেন্সর তাপমাত্রা সীমা (প্রদর্শিত): • ন্যূনতম -60°F (-51°C) • সর্বোচ্চ 270°F (132°C)
