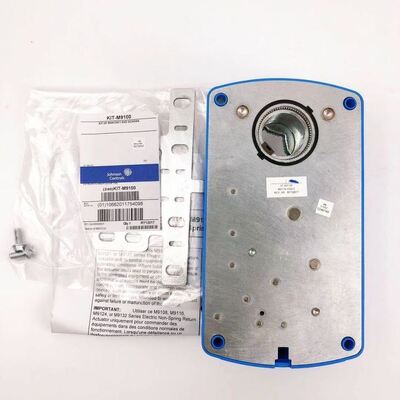

স্প্রিং রিসেট সহ সুইচ টাইপের জন্য মূল জনসন ভ্যালভ অ্যাকচুয়েটর এম৯১১৬-জিজিএ-২। সস্তা এবং স্টক আছে।

প্রযুক্তিগত স্পেসিফিকেশন পণ্য M9108, M9116, M9124, এবং M9132 সিরিজের বৈদ্যুতিক নন-স্প্রিং রিটার্ন অ্যাকচুয়েটর পাওয়ার প্রয়োজনীয়তা M9108-, M9116-AGx: 50/60 Hz এ 20 থেকে 30 VAC বা 24 VDC ±10%; 6.5 VA সরবরাহ, ক্লাস 2 অন্যান্য সমস্ত মডেল: 50/60 Hz এ 20 থেকে 30 VAC বা 24 VDC ±10%; 7.5 VA সরবরাহ, ক্লাস 2 ইনপুট সিগন্যাল AGx: 24 VAC এ 50/60 Hz বা 24 VDC GGx, HGx: 0 (2) থেকে 10 VDC, 0 (4) থেকে 20 VDC, বা 0 (4) থেকে 20 mA JGx: পটেনশিওমিটারের মান সর্বোচ্চ 100ms 0ms 0ms, 0msohm ইনপুট সিগন্যাল অ্যাডজাস্টমেন্টস AGx: ফ্যাক্টরি সেটিং: টার্মিনাল 1 এবং 2, CW রোটেশন টার্মিনাল 1 এবং 3, CCW রোটেশন GGx, HGx (ভোল্টেজ ইনপুট বা বর্তমান ইনপুট): ফ্যাক্টরি সেটিং: 0 থেকে 10 ভিডিসি, 0 থেকে 20 এমএ, সিডব্লিউ রোটেশন 1 বাড়ানোর জন্য সিডাব্লিউ 20 এমএ, সিলেক্ট করা যাবে 0এমপি ভিডিসি, 0 (4) থেকে 20 ভিডিসি, বা 0 (4) থেকে 20 এমএ এইচজিএক্স সামঞ্জস্যযোগ্য জিরো: 0 থেকে 6 ভিডিসি, 0 থেকে 12 ভিডিসি, বা 0 থেকে 12 এমএ সামঞ্জস্যযোগ্য স্প্যান: 2 থেকে 10 ভিডিসি, 4 থেকে 20 ভিডিসি, বা 4 থেকে 20 এমএ, এইচজিএক্স, এইচজিএক্স নির্বাচনযোগ্য সিগন্যাল বৃদ্ধি সহ সরাসরি (CW) বা বিপরীত (CCW)। ইনপুট ইম্পিডেন্স GGx, HGx: ভোল্টেজ ইনপুট: 0 (2) থেকে 10 V এর জন্য 205,000 ohms এবং 0 (4) থেকে 20 V এর জন্য 410,000 ohms বর্তমান ইনপুট: 500 ohms JGx: পটেনশিওমিটার ইনপুট: 1.8 মেগোহম সাইনব্যাক ফিডব্যাক potentiometer AGE: 1,000 ohm ফিডব্যাক potentiometer GGx, HGx: 0 থেকে 10 VDC বা 2 থেকে 10 VDC 90° (1 mA এ 10 VDC) ইনপুট সংকেত স্প্যান নির্বাচনের সাথে মিলে যায়। JGx: 90° এর জন্য 0 থেকে 10 VDC (1 mA তে 10 VDC) সহায়ক সুইচ রেটিং xGC: দুটি একক-পোল, ডাবল-থ্রো (SPDT) সুইচ 24 VAC 1.5 A inductive, 3.0 A resistive-এ রেট করা হয়েছে; 35.0 VA সর্বোচ্চ প্রতি সুইচ, ক্লাস 2 মেকানিক্যাল আউটপুট (চলমান টর্ক) M9108 সিরিজ: এক ইউনিটের জন্য 70 lb∙in (8 N∙m); টেন্ডেম ব্যবহারের উদ্দেশ্যে নয় M9116 সিরিজ: এক ইউনিটের জন্য 140 lb∙in (16 N∙m) M9116 (tandem) 280 lb∙in (32 N∙m) দুই ইউনিটের জন্য (GGx, HGx) M9124 সিরিজ: Nb∙210 ইউনিটের জন্য 210 M9124 (টেন্ডেমে) 420 lb∙in (48 N∙m) দুই ইউনিটের জন্য (AGx, GGx, HGx) M9132 সিরিজ: 280 lb∙in (32 N∙m) এক ইউনিটের জন্য, M9132 (টেন্ডেমে) 560 lb∙s দুই ইউনিটের জন্য (48 N∙m) ♈4 ইউনিট GGx) শ্রবণযোগ্য নয়েজ রেটিং 45 dBA 1 মিটার ঘূর্ণন পরিসরে 0 থেকে 90° 5-ডিগ্রি বৃদ্ধিতে, যান্ত্রিকভাবে 93° ঘূর্ণন সময় M9108-এ সীমাবদ্ধ: 50% রেটেড লোডে 30 সেকেন্ড, 0 থেকে 70 মিনিটের জন্য 25 থেকে 50 সেকেন্ড, 0 থেকে 70 মি. 50% রেটেড লোড এ 80 সেকেন্ড 70 থেকে 115 সেকেন্ড 0 থেকে 140 lb∙in (0 থেকে 16 N∙m) M9124: 130 সেকেন্ড 50% রেটেড লোড 115 থেকে 175 সেকেন্ড 0 থেকে 210 lb∙2 (0 থেকে 210 lb∙2m: 0 থেকে 3 মি.) 140 সেকেন্ড 50% রেটেড লোড 115 থেকে 205 সেকেন্ডের জন্য 0 থেকে 280 পাউন্ড∙in (0 থেকে 32 N∙m)
