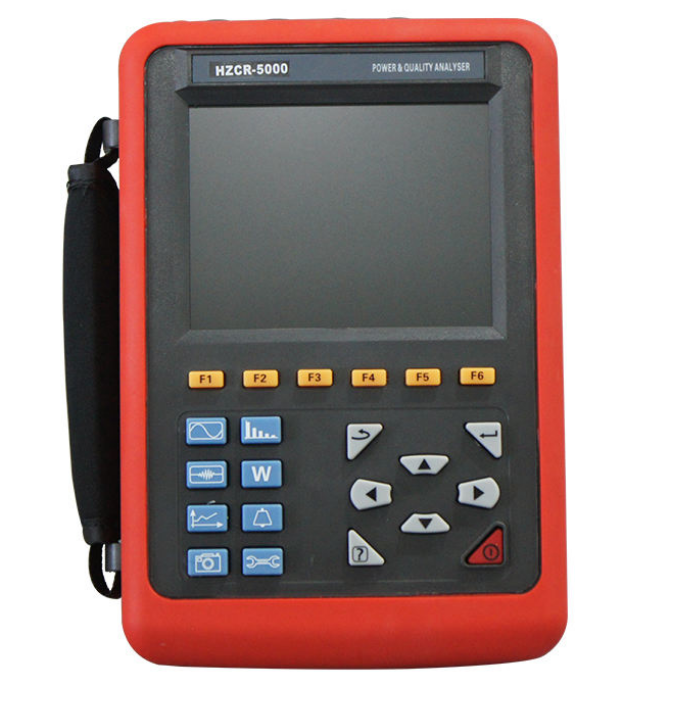

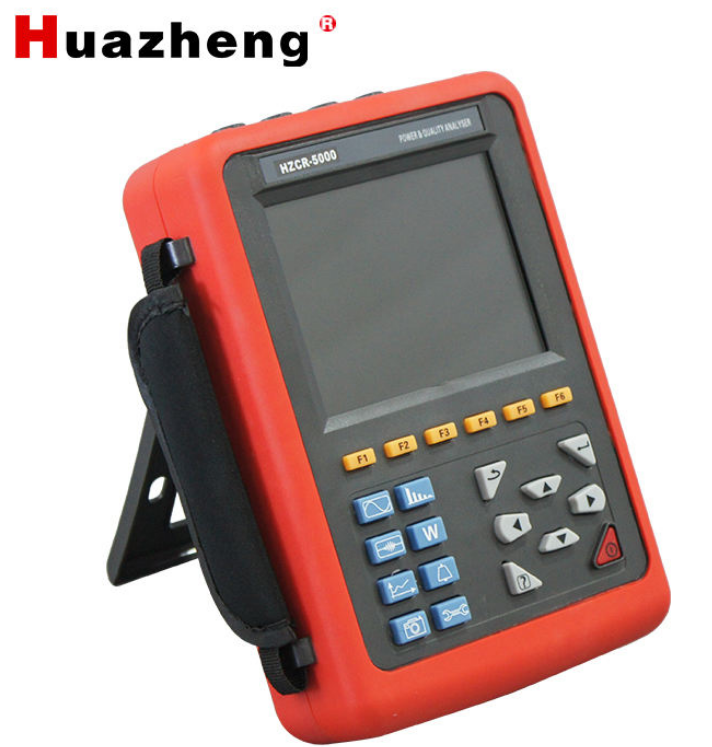

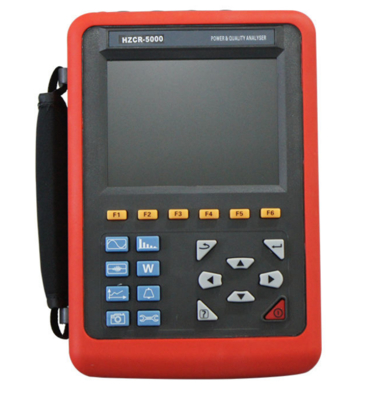

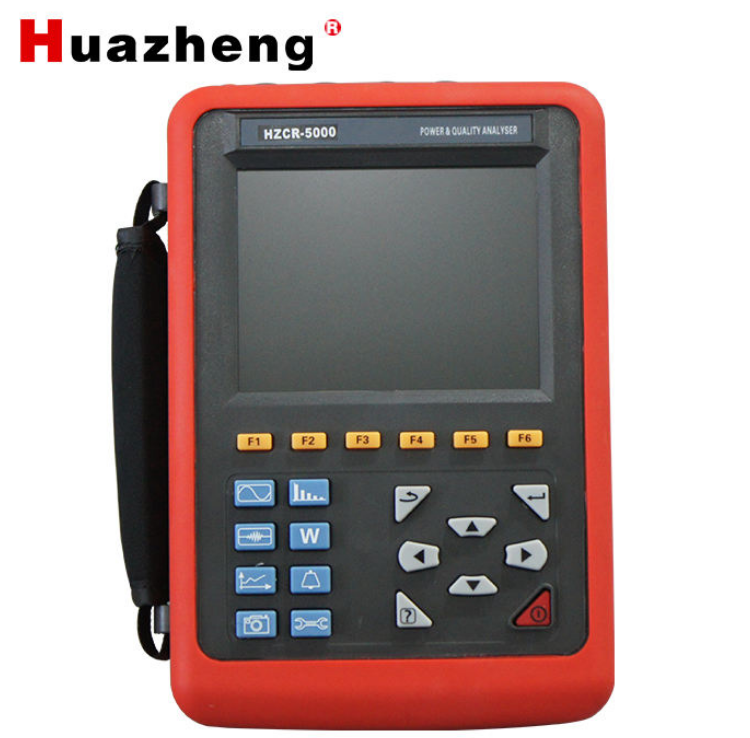

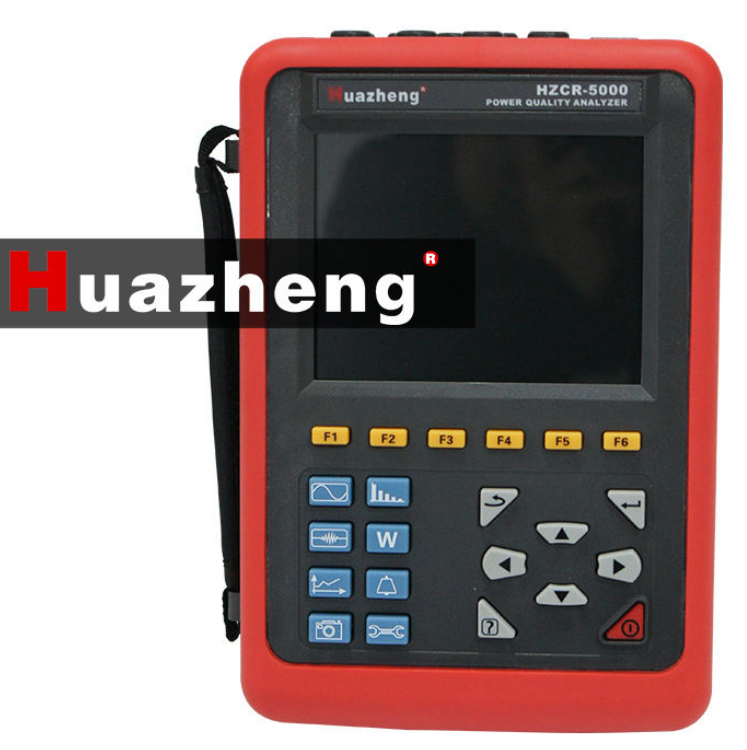

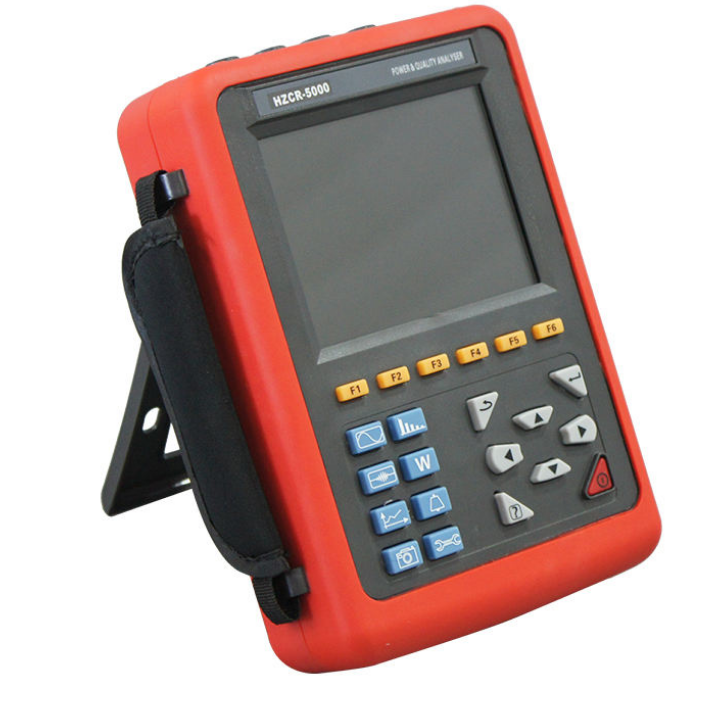

HuaZheng HZCR-5000 3 ফেজ পাওয়ার কোয়ালিটি বিশ্লেষক

এইচজেডসিআর-৫০০০ পাওয়ার কোয়ালিটি অ্যানালাইজার একটি বিস্তৃত পরীক্ষার যন্ত্র যা আমাদের কোম্পানির দ্বারা সাবধানে তৈরি করা হয়েছে এবং বিশেষভাবে তিন ধাপের ক্ষেত্রের পরীক্ষার জন্য ডিজাইন করা হয়েছে, বহু-কার্যকরী এবং বুদ্ধিমান,সংক্ষিপ্ত মানব-মেশিন অপারেশন. এটি ব্যবহার করা সহজ, বড় এলসিডি স্ক্রিন প্রদর্শন, উচ্চ রেজোলিউশন, চীনা এবং ইংরেজি উভয় ইন্টারফেস, শক-প্রমাণ শেল কাঠামো ইত্যাদি।একই সময়ে 4-চ্যানেল বর্তমান (এবিসি তিন ফেজ এবং নিরপেক্ষ তারের বর্তমান) পরিমাপ করতে পারেন, 4-চ্যানেলের ভোল্টেজ (এবিসি থ্রি-ফেজ ভোল্টেজ এবং জমিতে নিরপেক্ষ লাইন ভোল্টেজ), বর্তমান ভোল্টেজের শীর্ষ মান, একটি সময়ের মধ্যে সর্বোচ্চ / সর্বনিম্ন মান, তিন-ফেজ ভারসাম্যহীনতা ফ্যাক্টর,স্বল্প সময়ের ভোল্টেজ ফ্লিকার, ট্রান্সফরমার K ফ্যাক্টর, সক্রিয় ক্ষমতা, প্রতিক্রিয়াশীল ক্ষমতা, দৃশ্যমান ক্ষমতা, শক্তি ফ্যাক্টর এবং স্থানচ্যুতি ক্ষমতা ফ্যাক্টর, সক্রিয় ক্ষমতা, প্রতিক্রিয়াশীল ক্ষমতা, দৃশ্যমান ক্ষমতা, মোট হারমোনিক বিকৃতি এবং হারমোনিক,ইত্যাদি; বর্তমান ভোল্টেজের রিয়েল-টাইম তরঙ্গরূপ, হারমোনিক অনুপাত বার চার্ট প্রদর্শন; গতিশীলভাবে ভোল্টেজ বর্তমানের তাত্ক্ষণিক পরিবর্তন ক্যাপচার, স্টার্ট বর্তমান পর্যবেক্ষণ,শক্তি পরামিতি পর্যবেক্ষণ এবং এলার্ম তালিকা উত্পন্ন, একটি দীর্ঘ সময়ের জন্য ট্রেন্ড চার্ট উত্পন্ন পরীক্ষা তথ্য রেকর্ড।

বর্তমান শক্তি অ্যাপ্লিকেশন, আরো এবং আরো বড় শক্তি সরঞ্জাম, শক্তি গ্রিড ত্রুটি আরো এবং আরো জটিল হয়ে উঠেছে, শিল্পের উন্নয়ন সঙ্গে,এটি উচ্চ চাহিদা এগিয়ে আরো এবং আরো মানের যে বৈদ্যুতিক শক্তিআমরা এই পাওয়ার কোয়ালিটি অ্যানালাইজার দিয়ে থাকি, যা দিয়ে আপনি জটিল পাওয়ার সিস্টেমের সমস্যা দ্রুত ও সঠিকভাবে সমাধান করতে পারবেন।এবং বিদ্যুৎ মানের পরামিতি পর্যবেক্ষণ এবং রক্ষণাবেক্ষণ আরো ব্যাপক এবং সিস্টেমিক.

এইচজেডসিআর-৫০০০ পাওয়ার কোয়ালিটি অ্যানালাইজার ডিএসপি + এআরএম ডাবল প্রসেসর আর্কিটেকচার গ্রহণ করে, ডিএসপি ডেটা সংগ্রহ এবং প্রসেসিং অ্যালগরিদমের জন্য ব্যবহৃত হয়,এআরএম যোগাযোগ প্রোটোকল এবং ম্যান-মেশিন ইন্টারফেস প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়; এনালগ সংকেত অধিগ্রহণ ADI কোম্পানির 2 টুকরা AD7655 দ্বারা হয়। AD7655 জন্য রেজোলিউশন 16 বিট এবং এটি 4 চ্যানেল সিঙ্ক্রোন স্যাম্পলিং হয়। সর্বোচ্চ স্যাম্পলিং হার 1 MSPS পৌঁছাতে পারে,চ্যানেলের সঠিকতা এবং তথ্যের অখণ্ডতা নিশ্চিত করতে, এবং গ্রিড কোন ক্ষণস্থায়ী পরিবর্তন মিস করবেন না, আরো সঠিকভাবে ক্ষণস্থায়ী তরঙ্গবিন্যাস ক্রমবর্ধমান এবং ক্রমবর্ধমান হ্রাস, এবং তরঙ্গবিন্যাস তাত্ক্ষণিক বিরতি সনাক্ত করতে পারেন;ডিএসপি কাজের ফ্রিকোয়েন্সি ২০০ এমএইচজেডের বেশি, বিদ্যুৎ নেটওয়ার্কের সময়মত পর্যবেক্ষণ করতে এবং শক্তি ফ্রিকোয়েন্সি এবং নমুনা ফ্রিকোয়েন্সির সিঙ্ক্রোনাইজেশন উপলব্ধি করতে স্যাম্পলিং ফ্রিকোয়েন্সিকে গতিশীলভাবে সামঞ্জস্য করতে সক্ষম হতে;৬ ইঞ্চি এলসিডি রঙিন স্ক্রিন প্রদর্শন, একটি রেজোলিউশন 640 পয়েন্ট x 480 পয়েন্ট, বিভিন্ন প্রদর্শন রঙের পার্থক্যের সাথে ফেজ, তরঙ্গের আকার, ভেক্টর ডায়াগ্রাম, হারমোনিক অনুপাতের পরামিতিগুলির মধ্যে,ব্যবহারকারী আরো দক্ষ এবং আরো স্বজ্ঞাত হতে পারে বিদ্যুৎ গ্রিড পরামিতি অবস্থা বুঝতে. বিল্ট-ইন ফ্ল্যাশ মেমোরি একই সময়ে 60 টি গ্রুপের স্ক্রিনশট, 150 টি গ্রুপের ট্রানজিশনাল ভোল্টেজ / বর্তমান তরঙ্গরূপ চিত্র এবং 12800 টি গ্রুপের অ্যালার্ম তালিকা সংরক্ষণ করতে পারে।স্টার্টিং বর্তমান সনাক্তকরণ মডেল ক্রমাগত 100 সেকেন্ডের জন্য স্টার্টিং বর্তমান তরঙ্গরূপ ক্যাপচার করতে পারেন. প্রবণতা বক্ররেখা রেকর্ড সংরক্ষণ করতে অন্তর্নির্মিত 2 জি মেমরি কার্ড, একই সময়ে রেকর্ডিং 20 পরামিতি (প্রয়োজন অনুযায়ী নির্বাচন করতে পারেন) প্রতি পাঁচ সেকেন্ডে একবার তথ্য সংগ্রহ,ট্রেন্ড কার্ভ রেকর্ড 300 দিনের জন্য সংরক্ষণ করা যেতে পারে.

পাওয়ার কোয়ালিটি অ্যানালাইজার এর নামঃ ইন্টেলিজেন্ট থ্রি ফেজ পাওয়ার কোয়ালিটি অ্যানালাইজার, মাল্টিফাংশনাল পাওয়ার কোয়ালিটি অ্যানালাইজার যা হার্মোনিক অ্যানালাইজার এর ফাংশনের সাথে সাথেফাজ ভোল্ট-অ্যাম্পিয়ার মিটারএটি বিদ্যুৎ শিল্প, পেট্রোকেমিক্যাল, ধাতুশিল্প, রেলপথ, খনির উদ্যোগ, বৈজ্ঞানিক গবেষণা প্রতিষ্ঠান, পরিমাপ বিভাগে প্রযোজ্য।বিশেষ করে সমস্ত ভোল্টেজ, বর্তমান, শক্তি, শক্তি, হারমোনিক, ফেজ বৈদ্যুতিক পরামিতিগুলির বিস্তৃত বিশ্লেষণ এবং নির্ণয়ের জন্য উপযুক্ত।
