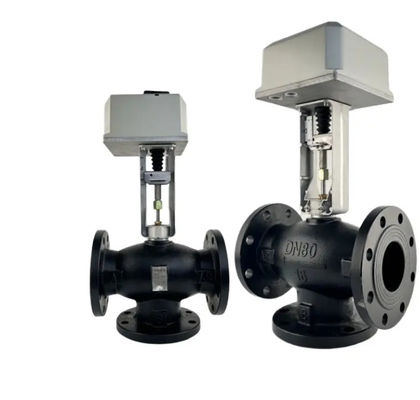

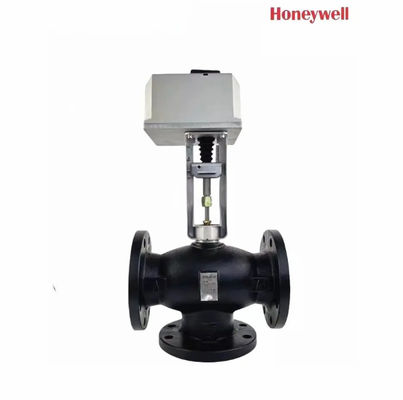

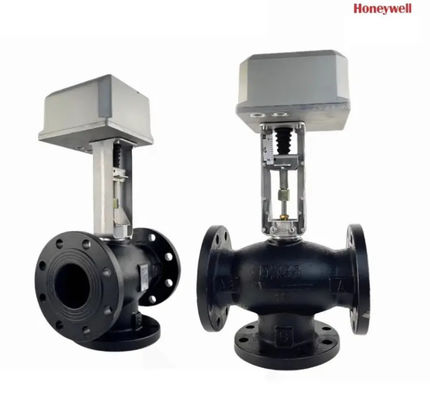

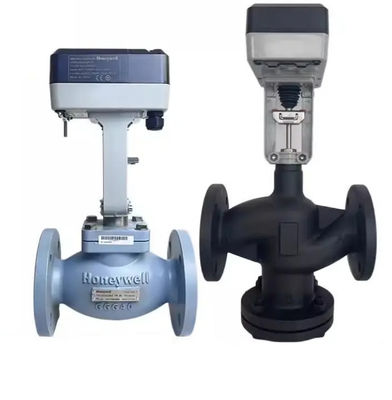

হনিওয়েল ML7421 সমানুপাতিক ইন্টিগ্রাল কন্ট্রোল বৈদ্যুতিক দ্বি-মুখী তাপমাত্রা ভালভ ডায়নামিক ব্যালেন্সিং কপার কন্টাক্ট উপাদান

বৈশিষ্ট্যসমূহ • দ্রুত এবং সহজ ইনস্টলেশন • কোন পৃথক লিঙ্ক প্রয়োজন নেই • ML7421A এ 3/4 ইঞ্চি (20 মিমি) স্ট্রোক; ML7421B এ 1-1/2 ইঞ্চি (38 মিমি) স্ট্রোক • কোন সমন্বয় প্রয়োজন নেই।• ভালভের সঠিক অবস্থান. • নির্বাচনযোগ্য 0 ((2) থেকে 10 Vdc/0 ((4) থেকে 20 mA ইনপুট সংকেত. • অবস্থান প্রতিক্রিয়া. • শক্তি সীমাবদ্ধ শেষ সুইচ. • ম্যানুয়াল অপারেটর. • সরাসরি বা বিপরীত কাজ. • সিঙ্ক্রোন মোটর.• ক্ষয় প্রতিরোধী নকশা. • রক্ষণাবেক্ষণ মুক্ত.

সাধারণ ML7421-এ, একটি সিঙ্ক্রোনিক মোটরের ড্রাইভটি একটি কৃমি গিয়ার ট্রান্সমিশন ব্যবহার করে actuator stem এর রৈখিক গতিতে রূপান্তরিত করা হয়।একটি বোতাম রিটেনার ক্লিপ ভালভ স্টেম actuator stem সংযোগ করেঅভ্যন্তরীণ শক্তি সংবেদক, ইনস্টল করা মাইক্রো সুইচ ব্যবহার করে, নির্দিষ্ট স্ট্যাম শক্তি পৌঁছে যখন actuator বন্ধ।ম্যানুয়াল অপারেশন ML7421 একটি ম্যানুয়াল অপারেটর বোতাম দিয়ে সজ্জিত (চিত্র দেখুন). 7) বিদ্যুৎ বিপর্যয়ের ক্ষেত্রে ভালভটি খুলতে বা বন্ধ করতে। ML7421. ম্যানুয়ালি কাজ করার আগে পাওয়ার সাপ্লাই বন্ধ বা বিচ্ছিন্ন করুন।ম্যানুয়াল অপারেটর বোতাম নিচে চাপুন এবং স্টেম নিচে বা স্টেম আপ সরানোর জন্য ঘড়িঘড়ি নির্দেশের বিপরীতে বোতাম ঘুরান. যদি actuator স্বয়ংক্রিয় নিয়ন্ত্রণ ফিরে আসে, ম্যানুয়াল অপারেটর বোতাম স্বয়ংক্রিয়ভাবে unlocks। নোটঃ যদি ম্যানুয়াল অপারেটর বোতাম চালু করার সময় ধাক্কা না হয়,এটি পাওয়ার পুনরায় চালু না করে স্বয়ংক্রিয়ভাবে সংযোগ বিচ্ছিন্ন হওয়ার আগে এটি কেবল একটি সংক্ষিপ্ত দূরত্ব ঘুরবেগুরুত্বপূর্ণঃ ম্যানুয়াল অপারেশন একটি খুব উচ্চ বন্ধ শক্তি যা actuator spindle আটকাতে পারে, শক্তি সুইচ এর নামমাত্র অতিক্রম, এবং মোটর বন্ধ।একটি ম্যানুয়াল ভালভ বন্ধ অপারেশন পরে, ম্যানুয়াল অপারেটরের বোতামটি ঘুরিয়ে স্পিন্ডলটি এক ঘুরিয়ে ছেড়ে দিন যাতে ম্যানুয়াল অপারেটর শক্তি পুনরায় চালু করার সময় স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।সিগন্যাল ইনপুট (+) অ্যানালগ ইনপুট সিগন্যাল (+) পরিসীমা কারখানায় 0 থেকে 10 Vdc এ সেট করা হয়. W2 নির্বাচক প্লাগ অবস্থান পরিবর্তন 2 থেকে 10 Vdc পর্যন্ত পরিসীমা সেট. W4 অবস্থান mA পরিবর্তন (চিত্র 8 দেখুন) পরিসীমা 0 ((4) থেকে 20 mA হয়. নির্বাচক প্লাগ W1, W2,W3 এবং W4 পিসিবি সুরক্ষা শীটের পিছনের দিকে অবস্থিত. নির্বাচক প্লাগগুলির অবস্থানের জন্য চিত্র 8 দেখুন। চিত্র 7. ML7421A,B ম্যানুয়াল অপারেটর বোতাম। সিগন্যাল ইনপুট ব্যর্থতা নির্বাচক প্লাগ W1 ব্যবহার করে,সিগন্যাল ব্যর্থতার ক্ষেত্রে, actuator তিনটি অবস্থানের মধ্যে একটিতে চালানোর জন্য সেট করা যেতে পারে: ১.০% ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০যদি W4 mA-পজিশনে সেট করা থাকেW1 (W4 ) W3 W4 V
