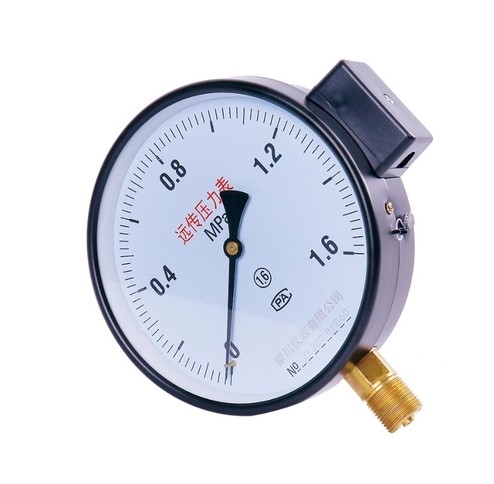

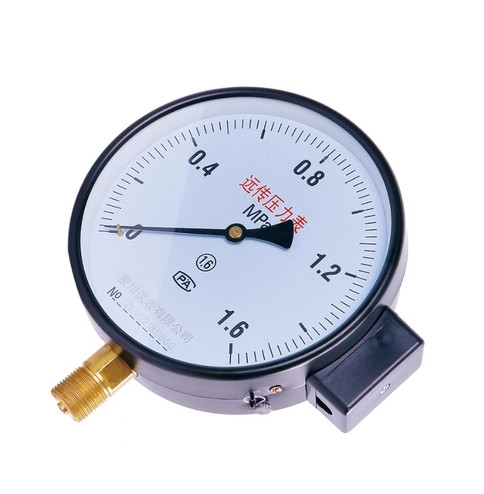

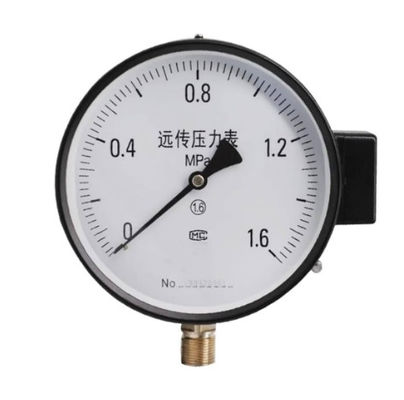

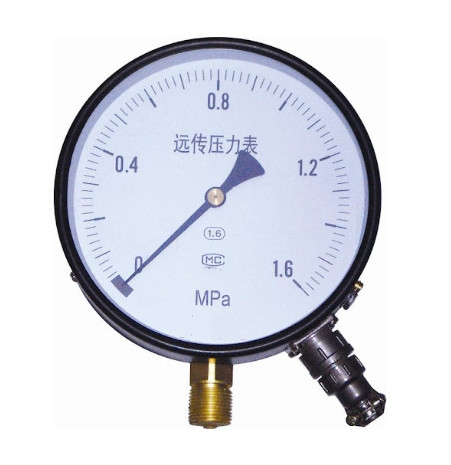

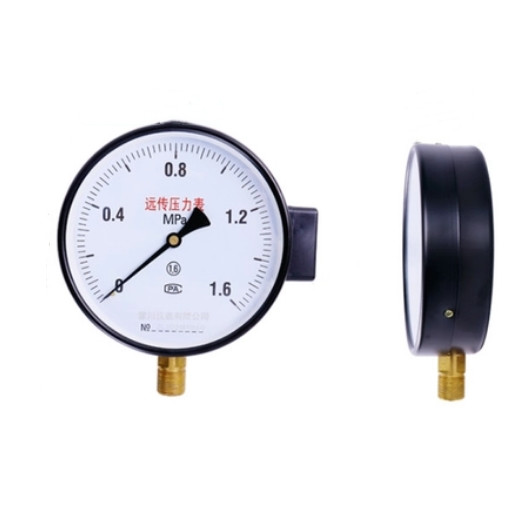

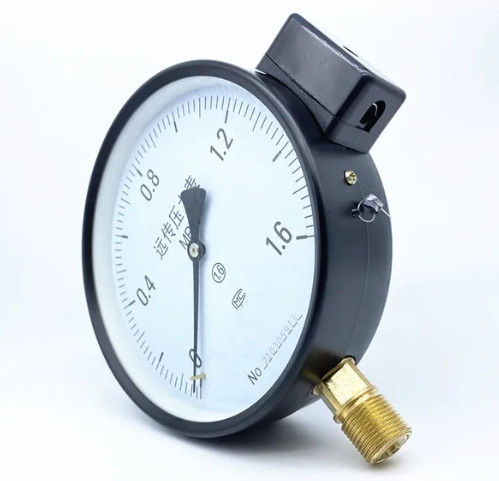

MC YTZ150 প্রতিরোধ দূরবর্তী ট্রান্সমিশন চাপ পরিমাপ দূরবর্তী সেন্সর

এমসি ytz150 প্রতিরোধের দূরবর্তী সংক্রমণ চাপ গেজ 1.6 -40-60 ℃ এম 20*1.5 170*180*75 রিমোট সেন্সর চাপ গেজ

ভূমিকা

চাপ গেজ এমন একটি যন্ত্রকে বোঝায় যা স্থিতিস্থাপক উপাদানগুলিকে সংবেদনশীল উপাদান হিসাবে ব্যবহার করে যা পরিবেষ্টিত চাপের চেয়ে বেশি চাপ পরিমাপ এবং নির্দেশ করতে পারে। এটি অ্যাপ্লিকেশনগুলিতে অত্যন্ত সাধারণ। এটি প্রায় সমস্ত শিল্প প্রক্রিয়া এবং বৈজ্ঞানিক গবেষণা ক্ষেত্রগুলি কভার করে। এটি হিটিং পাইপ নেটওয়ার্ক, তেল ও গ্যাস সংক্রমণ, জল এবং গ্যাস সরবরাহ ব্যবস্থা, যানবাহন মেরামত ও রক্ষণাবেক্ষণ কারখানা এবং স্টোরগুলির ক্ষেত্রগুলিতে সর্বত্র দেখা যায়। বিশেষত শিল্প প্রক্রিয়া নিয়ন্ত্রণ এবং প্রযুক্তিগত পরিমাপের প্রক্রিয়াতে, কারণ যান্ত্রিক চাপ গেজের ইলাস্টিক সংবেদনশীল উপাদানটির উচ্চ যান্ত্রিক শক্তি এবং সুবিধাজনক উত্পাদনের বৈশিষ্ট্য রয়েছে, তাই যান্ত্রিক চাপ গেজ আরও বেশি বেশি ব্যবহৃত হয়।

স্পেসিফিকেশন

কাজের নীতি

প্রেসার গেজটি ঘড়িতে সংবেদনশীল উপাদানগুলির (বোর্দন টিউব, বেলো, বেলো) এর স্থিতিস্থাপক বিকৃতি ব্যবহার করে এবং তারপরে চাপের বিকৃতিটি ঘড়ির আন্দোলনের রূপান্তর প্রক্রিয়া দ্বারা পয়েন্টারে প্রেরণ করা হয়, যার ফলে পয়েন্টারটি চাপটি প্রদর্শন করে।

মূল কাঠামো

ওভারফ্লো হোল: বোর্দন টিউব ফেটে যে জরুরী পরিস্থিতিতে অভ্যন্তরীণ চাপটি কাচের প্যানেলটি ফেটে যাওয়া থেকে রোধ করার জন্য ওভারফ্লো গর্তের মাধ্যমে বাইরের দিকে ছেড়ে দেওয়া হবে। দ্রষ্টব্য: ওভারফ্লো গর্তের স্বাভাবিক কর্মক্ষমতা বজায় রাখতে, কমপক্ষে 10 মিমি একটি স্থান অবশ্যই টেবিলের পিছনে রেখে যেতে হবে এবং ওভারফ্লো গর্তটি সংশোধন বা প্লাগ করা যায় না।
পয়েন্টার: স্ট্যান্ডার্ড পয়েন্টার ছাড়াও, অন্যান্য পয়েন্টারগুলিও al চ্ছিক।
গ্লাস প্যানেল: স্ট্যান্ডার্ড গ্লাস ছাড়াও, অন্যান্য বিশেষ উপাদান গ্লাস, যেমন টেম্পারড গ্লাস এবং অ-প্রতিবিম্বিত গ্লাসও al চ্ছিক।
পারফরম্যান্স শ্রেণিবিন্যাস: সাধারণ ধরণের (স্ট্যান্ডার্ড), বাষ্পের জন্য সাধারণ প্রকার (এম), তাপ প্রতিরোধী প্রকার (এইচ), কম্পন প্রতিরোধী প্রকার (ভি), বাষ্পের জন্য কম্পন প্রতিরোধী প্রকার (এমভি) তাপ প্রতিরোধী এবং কম্পন প্রতিরোধী প্রকার (এইচভি)।
চিকিত্সার পদ্ধতি: উত্পাদন চলাকালীন ভেজা অংশে অবশিষ্ট জল বা তেল অপসারণ করতে তেল মুক্ত/জলমুক্ত চিকিত্সা।
বাহ্যিক পদবি: শেল রঙটি মানক রঙ ছাড়াও নির্দিষ্ট করা উচিত।
থ্রোটল ভালভ: পালসিং চাপ হ্রাস করার জন্য, থ্রোটল ভালভটি চাপ খাঁড়াতে ইনস্টল করা হয়।

মনোযোগ ব্যবহার করুন

1। মিটারটি অবশ্যই উল্লম্ব হতে হবে: ইনস্টলেশন চলাকালীন শক্ত করার জন্য একটি 17 মিমি রেঞ্চ ব্যবহার করা উচিত এবং কেসটি জোর করে বাঁকানো উচিত নয়; পরিবহনের সময় সংঘর্ষগুলি এড়ানো উচিত;
2। আশেপাশের পরিবেশের তাপমাত্রা -25 ~ 55 ℃ হওয়া উচিত;
3। কাজের পরিবেশের কম্পনের ফ্রিকোয়েন্সি 25Hz এর চেয়ে কম, এবং প্রশস্ততা 1 মিমি বেশি নয়;
4। ব্যবহারের সময় উচ্চ পরিবেষ্টিত তাপমাত্রার কারণে, যন্ত্রের নির্দেশক মানটি শূন্যে ফিরে আসে না বা নির্দেশক মান সহনশীলতার বাইরে, আপনি যন্ত্রের অভ্যন্তরীণ গহ্বরকে বায়ুমণ্ডলের সাথে যোগাযোগ করার জন্য কেসের উপরের অংশে সিলিং রাবার প্লাগটি কাটাতে পারেন;
5। যন্ত্রের ব্যবহারের পরিসরটি উপরের সীমাটির 1/3 এবং 2/3 এর মধ্যে হওয়া উচিত;
Chrows। ক্ষয়কারী মিডিয়া, মিডিয়া যা স্ফটিককরণ করতে পারে এবং উচ্চ সান্দ্রতা সহ মিডিয়াগুলি পরিমাপ করার সময় বিচ্ছিন্নতা ডিভাইসগুলি যুক্ত করা উচিত;
।। মিটারটি ঘন ঘন পরীক্ষা করা উচিত (কমপক্ষে প্রতি তিন মাসে একবার), এবং যদি কোনও ত্রুটি পাওয়া যায় তবে এটি সময়মতো মেরামত করা উচিত;
৮। যদি কারখানাটি ছাড়ার তারিখ থেকে অর্ধ বছরের মধ্যে সাধারণ স্টোরেজের অধীনে দুর্বল উত্পাদন মানের কারণে যন্ত্রটি অবৈধ বা ক্ষতিগ্রস্থ বলে মনে হয়, তবে সংস্থাটি মেরামত বা প্রতিস্থাপনের জন্য দায়বদ্ধ থাকবে;
9। ক্ষয়কারী মিডিয়া পরিমাপের জন্য একটি উপকরণ প্রয়োজন, এবং অর্ডার দেওয়ার সময় প্রয়োজনীয় শর্তগুলি নির্দেশ করা উচিত।

জাতীয় স্ট্যান্ডার্ড "জেনারেল প্রেসার গেজস" জিবি/টি 1226-2001 নং 4.1.2 গেজগুলিতে চাপ গেজগুলি থ্রেডেড জয়েন্টগুলি এবং ইনস্টলেশন পদ্ধতি অনুসারে শ্রেণিবদ্ধ করা হয়: সরাসরি মাউন্টিং চাপ গেজস, এমবেডেড মাউন্টিং (প্যানেল মাউন্টিং) চাপ গেজস, উত্তল মাউন্টিং (ওয়াল মাউন্টিং) চাপ পৃষ্ঠ।
10। চাপ গেজের ইনস্টলেশন অবস্থানটি ইনস্টলেশন অবস্থার প্রয়োজনীয়তাগুলি পূরণ করা উচিত, ডায়ালটি অনুভূমিকভাবে স্থাপন করা উচিত নয় এবং ইনস্টলেশন অবস্থানের উচ্চতা কর্মীদের জন্য পর্যবেক্ষণ করা সুবিধাজনক হওয়া উচিত।
১১। চাপ গেজের ইনস্টলেশন অবস্থানের মধ্যে দূরত্ব এবং চাপ পরিমাপের পয়েন্টটি একটি ভাল সীলমোহর এবং কোনও ফুটো নিশ্চিত করার জন্য যতটা সম্ভব সংক্ষিপ্ত হওয়া উচিত।
12। ইনস্টল করা চাপ গেজের সামনের প্রান্তে একটি বাফার থাকতে হবে; পরিদর্শন করার সুবিধার্থে, যন্ত্রের অধীনে একটি শাট-অফ ভালভ ইনস্টল করা উচিত; যখন মাঝারিটি নোংরা হয় বা নাড়ি চাপ থাকে তখন ফিল্টার, বাফার এবং স্থিতিশীল গ্যাস ব্যবহার করা যেতে পারে
