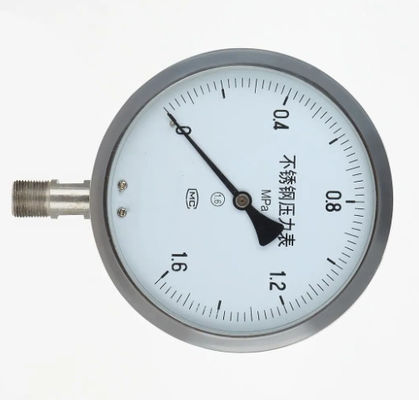

MC Y250BF 0-60mpa তেল জল বাতাসের জন্য ডিফারেনশিয়াল প্রেসার গেইজ

মেড ইন চায়না MC 1.6 -40-180℃ নেগেটিভ প্রেসার গেজ মিটার Y250BF তেল গ্যাস জল ব্যবহার করা হচ্ছে

ভূমিকা

প্রেশার গেজ (ইংরেজি নাম: pressure the gauge) স্থিতিস্থাপক উপাদানকে সংবেদনশীল উপাদান হিসেবে উল্লেখ করে, যা উপরের পরিবেশের চাপ পরিমাপ করে এবং নির্দেশ করে, এর ব্যাপক প্রয়োগ রয়েছে, এটি প্রায় সমস্ত শিল্প প্রক্রিয়া এবং গবেষণা ক্ষেত্র জুড়ে বিস্তৃত। তাপ পাইপ নেটওয়ার্ক, তেল এবং গ্যাস সরবরাহ, জল সরবরাহ, গ্যাস সরবরাহ ব্যবস্থা, গাড়ির রক্ষণাবেক্ষণ দোকান ইত্যাদিতে সর্বত্র দেখা যায়। বিশেষ করে শিল্প প্রক্রিয়া নিয়ন্ত্রণ এবং প্রযুক্তিগত পরিমাপের ক্ষেত্রে, যান্ত্রিক চাপ গেজ সেন্সরের উচ্চ যান্ত্রিক শক্তি এবং উত্পাদন সহজ হওয়ার কারণে, যান্ত্রিক চাপ গেজ ব্যাপকভাবে ব্যবহৃত হয়।

স্পেসিফিকেশন

কাজের নীতি

টেবিলের ভিতরের সংবেদনশীল উপাদান (বোর্দন টিউব, bellows, bellows) স্থিতিস্থাপক বিকৃতির মাধ্যমে চাপ গেজ, আবার টেবিলের মুভমেন্টের রূপান্তর প্রক্রিয়ার মাধ্যমে একটি পয়েন্টারে চাপ বিকৃতি ঘটায়, পয়েন্টার ঘোরানোর মাধ্যমে চাপ প্রদর্শন করে।

প্রধান কাঠামো

উপচে পড়া ছিদ্র: যদি বোর্দন টিউব ফেটে যাওয়ার মতো জরুরি অবস্থা তৈরি হয়, তবে কাঁচের প্যানেল ফেটে যাওয়া রোধ করতে অভ্যন্তরীণ চাপ উপচে পড়া ছিদ্রের মাধ্যমে বাইরের দিকে নির্গত হবে। দ্রষ্টব্য: উপচে পড়া ছিদ্রের স্বাভাবিক কার্যকারিতা বজায় রাখার জন্য, টেবিলের পিছনে কমপক্ষে 10 মিমি জায়গা খালি রাখতে হবে, সেগুলি রূপান্তর বা উপচে পড়া বাঁধ হতে পারে না। পয়েন্টার: স্ট্যান্ডার্ড পয়েন্টার ছাড়াও, অন্যান্য পয়েন্টার ঐচ্ছিকভাবে ব্যবহার করা যেতে পারে। গ্লাস প্যানেল: স্ট্যান্ডার্ড গ্লাস ছাড়াও, অন্যান্য বিশেষ গ্লাস, যেমন টেম্পারড গ্লাস, প্রতিফলিত গ্লাস ঐচ্ছিকভাবে ব্যবহার করা যেতে পারে। কর্মক্ষমতা শ্রেণীবিভাগ: নিয়মিত (স্ট্যান্ডার্ড), সাধারণ বাষ্প সহ (M), তাপ প্রতিরোধী প্রকার (H), কম্পন মোডের প্রতিরোধ (V) বাষ্প সহ কম্পন মোড (MV) তাপ প্রতিরোধী কম্পন মোড (HV) হ্যান্ডলিং: জল বা তেলের তরলে অবশিষ্ট জল বা তেল অপসারণের জন্য তৈরিতে তেল/সিএআই নিষিদ্ধ। একটি নির্দিষ্ট: স্ট্যান্ডার্ড রঙ ছাড়াও বাইরের শেল রঙ অবশ্যই নির্দিষ্ট করতে হবে। থ্রোটল ভালভ (ঐচ্ছিক): চাপের ওঠানামা কমাতে, প্রবেশ পথে থ্রোটল ভালভ স্থাপন করা হয়।

ব্যবহারের প্রতি মনোযোগ দিন

1, যন্ত্রটি অবশ্যই উল্লম্বভাবে স্থাপন করতে হবে: শক্ত করার জন্য 17 মিমি রেঞ্চ ব্যবহার করা উচিত, শক্তিশালী টর্শনাল কেস ব্যবহার করা উচিত নয়; পরিবহনের সময় স্পর্শ করা উচিত না: আঘাত:

2, যন্ত্রটি 25-55 ℃ পরিবেষ্টিত তাপমাত্রায় উপযুক্ত;

3, কাজের পরিবেশের কম্পন ফ্রিকোয়েন্সি< 25 hz, বিস্তার 1 মিমি এর বেশি নয়; 12000一।

4, চীনা পরিবেশগত তাপমাত্রা খুব বেশি হলে, যন্ত্রের মান শূন্যে ফিরে আসে না বা দেখা যায়, ত্রুটি দেখা দিলে উপরের কেস সিলিং রাবার প্লাগটি কেটে খোলা যেতে পারে, যন্ত্রের লুমেন এবং বায়ুমণ্ডলকে আন্তঃসংযুক্ত করে

5, যন্ত্রের ব্যবহার পরিসীমা, উপরের সীমা 1/3 ~ 213 এর মধ্যে হওয়া উচিত;

6, ক্ষয়কারী মাধ্যম, স্ফটিক মাধ্যম, সান্দ্রতা বৃহত্তর মাধ্যম পরিমাপের সময় একটি বিচ্ছিন্ন ডিভাইস যোগ করা উচিত; চাপ গেজ (চিত্র 5)

7, যন্ত্র নিয়মিত পরীক্ষা করা উচিত (অন্তত প্রতি তিন মাস পর), যদি ত্রুটি দেখা যায় তবে অবিলম্বে মেরামত করা উচিত;

8, ডেলিভারির তারিখ থেকে যন্ত্রটি, যদি স্বাভাবিক স্টোরেজ অবস্থায় ব্যবহারের অধীনে ছয় মাস পরে খারাপ মানের কারণে ব্যর্থতা বা ক্ষতি হয়, তবে মেরামত বা বিনিময়ের জন্য কোম্পানির দায়বদ্ধতা রয়েছে;

9, ক্ষয়কারী মাধ্যম পরিমাপ করার জন্য যন্ত্রের প্রয়োজন হলে, অর্ডার করার সময় প্রয়োজনীয়তা নির্দেশ করা উচিত।

প্রায় সব শিল্প প্রক্রিয়া এবং বৈজ্ঞানিক গবেষণায় চাপ গেজ ব্যবহার করা হয়। তাপ পাইপ নেটওয়ার্ক, তেল এবং গ্যাস সরবরাহ, জল সরবরাহ, গ্যাস সরবরাহ ব্যবস্থা, গাড়ির রক্ষণাবেক্ষণ দোকান ইত্যাদিতে সর্বত্র দেখা যায়। বিশেষ করে শিল্প প্রক্রিয়া নিয়ন্ত্রণ এবং প্রযুক্তিগত পরিমাপের ক্ষেত্রে, যান্ত্রিক চাপ গেজ সেন্সরের উচ্চ যান্ত্রিক শক্তি এবং উত্পাদন সহজ হওয়ার কারণে, যান্ত্রিক চাপ গেজ ব্যাপকভাবে ব্যবহৃত হয়।

নির্বাচন নীতি

1, প্রকার নির্বাচন

যন্ত্রের প্রকার নির্বাচন অবশ্যই প্রক্রিয়ার প্রয়োজনীয়তা পূরণ করতে হবে। আপনার রিমোট ট্রান্সমিশন, স্বয়ংক্রিয় রেকর্ডিং বা পুলিশের মতো কিছুর প্রয়োজন আছে কিনা; পরিমাপ করা মাধ্যমের প্রকৃতি (যেমন পরিমাপ করা মাধ্যমের তাপমাত্রা, সান্দ্রতা, ক্ষয়, ময়লার মাত্রা, এটি কি জ্বলনযোগ্য এবং বিস্ফোরক ইত্যাদি) যন্ত্রের জন্য বিশেষ প্রয়োজনীয়তা পেশ করা হয়, সাইটের পরিবেশগত অবস্থা (যেমন আর্দ্রতা, তাপমাত্রা, চৌম্বক ক্ষেত্রের তীব্রতা, কম্পন ইত্যাদি) যন্ত্রের প্রকারের প্রয়োজনীয়তাগুলির জন্য, ইত্যাদি। অতএব প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী যন্ত্রের সঠিক নির্বাচন যন্ত্রের স্বাভাবিক কাজ এবং উৎপাদনে নিরাপত্তার গুরুত্বপূর্ণ পূর্বশর্ত। যেমন সাধারণ চাপ গেজের স্প্রিং টিউবগুলি তামা খাদ ব্যবহার করে খাদ ইস্পাত (উচ্চ ভোল্টেজ) ব্যবহার করে এবং হাইড্রোজেন চাপ গেজের স্প্রিং টিউব উপকরণগুলি কার্বন ইস্পাত বা স্টেইনলেস স্টীল ব্যবহার করে, তামা খাদ ব্যবহার করার অনুমতি নেই। কারণ অ্যামোনিয়া এবং তামার মধ্যে রাসায়নিক বিক্রিয়া ঘটবে, যা বিস্ফোরিত হবে, তাই সাধারণ চাপ গেজগুলি অ্যামোনিয়া চাপ পরিমাপের জন্য ব্যবহার করা যাবে না। অক্সিজেন চাপ গেজ গঠন এবং উপাদানের দিক থেকে সাধারণ চাপ গেজের মতোই হতে পারে, শুধুমাত্র অক্সিজেন সহ তেল চাপ গেজ অবশ্যই নিষিদ্ধ। কারণ অক্সিজেন সিস্টেমে তেল প্রবেশ করলে সহজে বিস্ফোরণ হতে পারে। অক্সিজেন চাপ গেজ ক্রমাঙ্কনের জন্য ব্যবহৃত হয়, সাধারণ চাপ গেজের মতো তেলকে কার্যকরী মাধ্যম হিসেবে ব্যবহার করা হয় না এবং অক্সিজেন চাপ গেজকে অবশ্যই স্টোরেজে তেলের সংস্পর্শ থেকে কঠোরভাবে এড়াতে হবে। যদি বিদ্যমান তেল চাপ গেজ ব্যবহার করে অক্সিজেনের চাপ পরিমাপ করতে হয়, তবে ব্যবহারের আগে কার্বন টেট্রাক্লোরাইড দিয়ে বারবার পরিষ্কার করতে হবে, তেল নেই তা নিশ্চিত না হওয়া পর্যন্ত সাবধানে পরীক্ষা করুন।

2, পরিমাপের পরিসীমা নির্ধারণ

স্থিতিস্থাপক উপাদান স্থিতিস্থাপক বিকৃতির নিরাপত্তার সুযোগের মধ্যে নির্ভরযোগ্যভাবে কাজ করতে পারে তা নিশ্চিত করার জন্য, পরিসীমা নির্বাচন করার সময়, পরিমাপ করা চাপের আকার এবং চাপের গতির পরিবর্তন অনুযায়ী, পর্যাপ্ত অবকাশ থাকতে হবে, তাই, চাপ গেজের উপরের সীমা প্রক্রিয়াকরণে সম্ভাব্য সর্বাধিক চাপের মানের চেয়ে বেশি হওয়া উচিত। "রাসায়নিক নিয়ন্ত্রণ ডিজাইন প্রযুক্তিগত প্রবিধান" অনুসারে, পরিমাপের স্থিতিশীলতা, সর্বাধিক কাজের চাপ পরিমাপের উপরের সীমার 2/3 এর বেশি হবে না; পালস চাপ পরিমাপ করা হলে, সর্বাধিক কাজের চাপ পরিমাপের উপরের সীমার 1/2 এর বেশি হবে না; উচ্চ চাপ পরিমাপ করার সময়, সর্বাধিক কাজের চাপ পরিমাপের উপরের সীমার 3/5 এর বেশি হবে না, সাধারণত চাপ সবচেয়ে বেশি পরিমাপ করা হয়, একটি ছোট মান যন্ত্র পরিমাপের উপরের সীমার 1/3 এর কম হওয়া উচিত নয়, আউটপুট এবং ইনপুট পরিমাণের মধ্যে একটি রৈখিক সম্পর্ক নিশ্চিত করতে যন্ত্রের পরিমাপ করা প্যারামিটারের সর্বাধিক এবং সর্বনিম্ন অনুসারে যন্ত্রের উপর গণনা করা হয়, মেঝে পরে, সরাসরি একটি যন্ত্রের পরিমাপের পরিসীমা হিসাবে মান দেবেন না। আমরা যখন স্কেলের সীমাতে যন্ত্র নির্বাচন করি, তখন এটি রাষ্ট্রের প্রবিধান, স্ট্যান্ডার্ড সিরিজে নির্বাচন করা উচিত। চাপ গেজ পরিমাপের স্ট্যান্ডার্ড সিরিজের পরিসীমা হল: চীন - 0.1-0.06, 0.15:,1.6 0 এবং 1, 2.5, 4, 6, 10 x10 "MPa (যেখানে n একটি স্বাভাবিক পূর্ণসংখ্যা যা ইতিবাচক এবং নেতিবাচক হতে পারে)

3, নির্ভুলতার স্তর

প্রক্রিয়া অনুযায়ী সর্বাধিক পরম ত্রুটি এবং নির্বাচিত যন্ত্রের সবচেয়ে বেশি সংখ্যক গণনা করুন, যন্ত্রগুলি ভুলভাবে উদ্ধৃত করার অনুমতি দেয়, খারাপ, রাষ্ট্রের প্রবিধানের মধ্যে, যন্ত্রের নির্ভুলতা গ্রেড যন্ত্রের নির্ভুলতা নির্ধারণ করে। সাধারণভাবে, নির্ভুল যন্ত্র নির্বাচন করলে, পরিমাপের ফলাফল আরও সঠিক এবং নির্ভরযোগ্য হয়। তবে এটা মনে করা যাবে না যে, যন্ত্রের নির্ভুলতা যত বেশি, তত ভালো, কারণ সাধারণভাবে যন্ত্রের নির্ভুলতা যত বেশি, তত বেশি ব্যয়বহুল, অপারেশন এবং রক্ষণাবেক্ষণ, তত বেশি সমস্যা．
