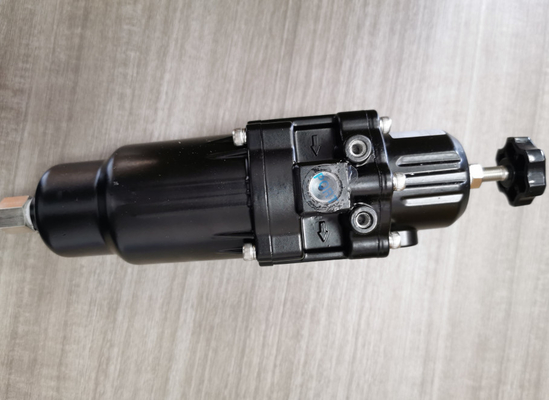

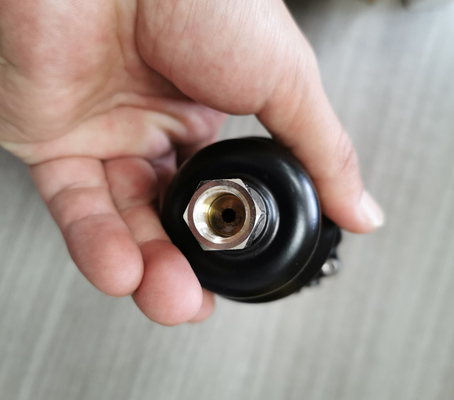

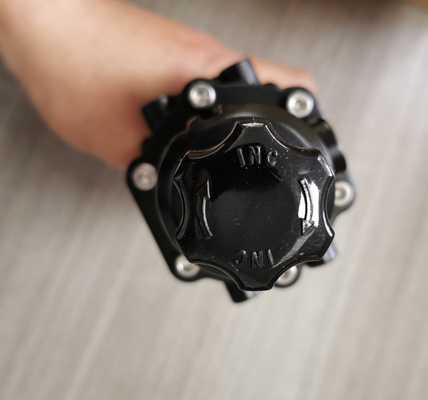

YTC YT-200 YT-220 উচ্চ মানের সিরিজ এয়ার ফিল্টার নিয়ন্ত্রক YT-220BN210 YT-220BN211 ফিল্টার চাপ কমানোর ভালভ

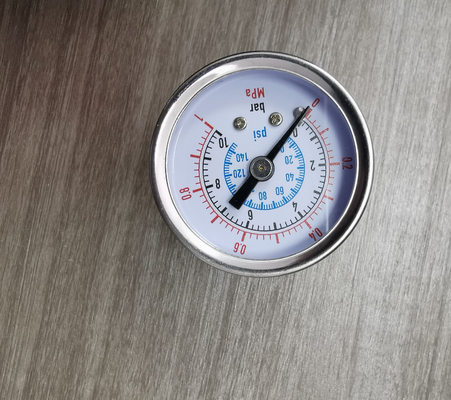

প্রোডাক্ট স্পেসিফিকেশন মডেল YT-200 YT-220 YT-205 YT-225 সর্বাধিক সরবরাহ চাপ 1.7 এমপিএ (17 বার) সর্বাধিক আউটপুট চাপ 0.42 এমপিএ (এ প্রকার) ";84 এমপিএ (বি টাইপ) এয়ার সংযোগ পিটি ((এনপিটি) 1/4 পিটি ((এনপিটি) 1/2 গজ সংযোগ এনপিটি 1/4 পিটি ((এনপিটি) 1/4 পিটি ((এনপিটি) 1/4 এনপিটি 1/2 এনপিটি 1/4 স্ট্যান্ডার্ড টেম্প. : -20~70°C পরিবেষ্টিত তাপমাত্রা NPT 1/4 উচ্চ বিকল্প তাপমাত্রা। : -20~120°C নিম্ন অপশন তাপমাত্রাঃ -40~70°C মিনিট ফিল্টারিং আকার 5 মাইক্রন উপাদান অ্যালুমিনিয়াম ডাইকাস্টিং ওজন স্টেইনলেস স্টীল 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6 পাউন্ড) 20 ̊C এর পরিবেষ্টিত তাপমাত্রায় পরীক্ষা করা হয়, নিখুঁত চাপ 760mmHg, এবং আর্দ্রতা 65%। বিস্তারিত পরীক্ষার স্পেসিফিকেশন জন্য দয়া করে ইয়ং টেক কোং, লিমিটেডের সাথে যোগাযোগ করুন। 5 YT-200 / 205 / 220 / 225 সিরিজ 2.6 2.7 2.8 অপারেশন লজিক বায়ু চাপ আউটপুট পোর্ট সরবরাহ করা হয় হিসাবে সেট বোল্ট ঘড়িদন্ড অনুযায়ী ঘোরানো হয় যা diaphragm ধাক্কা হবে. নিচে চাপ দেওয়া ডায়াফ্রাগম ডিস্কটি স্টেম থেকে বিচ্ছিন্ন করবে। চাপের চাপকে নিম্ন ডায়াফ্রাগমে স্থানান্তর করে সেট চাপের স্তরটি থাকে, যার ফলে সামঞ্জস্য স্প্রিংটি ভারসাম্যপূর্ণ হবে।সেট লেভেলের চেয়ে উচ্চ চাপের ক্ষেত্রে, চাপটি ডায়াফ্রাগমকে ঠেলে দেয় এবং চাপটি স্প্রিং কেসের গর্তের মধ্য দিয়ে মুক্তি পায়। মাত্রা (YT-200 / 205) মাত্রা (YT-220 / 225) 6 YT-200 / 205 / 220 / 225 সিরিজ 3. ইনস্টলেশন 3.1 নিরাপত্তা একটি ইউনিট ইনস্টল করার সময়, অনুগ্রহ করে পড়ুন এবং নিরাপত্তা নির্দেশাবলী অনুসরণ করুন। ইউনিটের স্পেসিফিকেশন পরীক্ষা করুন এবং নির্দিষ্ট হিসাবে ব্যবহার নিশ্চিত করুন।অনুগ্রহ করে বায়ু চাপের নির্দিষ্ট পরিসরের মধ্যে ইউনিটটি চালান. যদি চাপের মাত্রা অতিক্রম করা হয়, তাহলে পণ্যটি ক্ষতিগ্রস্ত হতে পারে এবং এর ফলে ক্ষতি এবং দুর্ঘটনা হতে পারে।3 YT-200 / 205 / 220 / 225 ইনস্টলেশন YT-200 / 205 / 220 / 225 ক্ষেত্রের প্রয়োজনের উপর নির্ভর করে একটি বন্ধনী বা ছাড়া ইনস্টল করা যেতে পারে. অনুগ্রহ করে YT-200 / 205 / 220 / 225 মাত্রা পড়ুন, যদি প্রয়োজন হয়, উপযুক্ত বন্ধনী করতে। সমন্বয় 1) পণ্য প্রধান বায়ু চাপ সরবরাহ করার আগে,অনুগ্রহ করে সামঞ্জস্যের বোল্টটি ঘড়ির কাঁটার বিপরীতে ঘুরিয়ে দিন2) চাপের মাত্রা ক্রমাগত পর্যবেক্ষণ করার জন্য সেকেন্ডারি চাপ আউটপুট পোর্টে একটি চাপ গেইজ ইনস্টল করুন।চাপের গ্যাজেজ পণ্য থেকে আউটপুট হচ্ছে প্রাথমিক চাপ নির্দেশ করে. 3) ব্লক আউটপুট পোর্ট এবং বল ভালভ টাইপ বা অন্য ধরনের ফিটিং সঙ্গে চাপ গেইজ পোর্ট এবং ইনপুট পোর্ট প্রাথমিক চাপ সরবরাহ। 4) যখন সেকেন্ডারি চাপ সেট স্তরে পৌঁছায়,অনুগ্রহ করে রেজল্ট বোল্ট বন্ধ করুন. 7 YT-200 / 205 / 220 / 225 সিরিজ 4. রক্ষণাবেক্ষণ 4.1 4.1.১৪1.2 YT-200 / 205 / 220 / 225 নিয়মিত রক্ষণাবেক্ষণ প্রয়োজন। দয়া করে নীচের মেরামত কিট অংশ তালিকা পড়ুন। পণ্য জীবনচক্র গ্যারান্টি একই সময়ে সব অংশ প্রতিস্থাপন করার পরামর্শ দেওয়া হয়।মেরামতের কিট ∙ উপরের ডায়াফ্রাগম মেশিন∙ ∙ নিম্ন ডায়াফ্রাগমঃ ১টি করে ১টি করে ∙ ঘনীভূত পানি খালাস ∙ ঘনীভূত পানি খালাস করার সময়পণ্যের প্রধান সরবরাহ চাপ সম্পূর্ণরূপে বন্ধ করা আবশ্যক অথবা 1kgf/cm2 বা তার কম চাপ স্তর সামঞ্জস্য করতে হবে. ️ ধীরে ধীরে ড্রেন প্লাগ খুলুন ঘনীভূত জল ড্রেন করার জন্য। ️ ড্রেনিংয়ের পরে, দয়া করে ড্রেন প্লাগ বন্ধ করুন।1.3 ফিল্টার কেস এবং অংশগুলি প্রতিস্থাপন করা।পণ্যের প্রধান সরবরাহ চাপ সম্পূর্ণরূপে বন্ধ করা আবশ্যক অথবা 1kgf/cm2 বা তার কম চাপ স্তর সামঞ্জস্য করতে হবে. ️ নিয়ন্ত্রক বোল্টের উপর লক বাদামটি ছেড়ে দিন, এবং সেটিং চাপ কমাতে ঘড়ির কাঁটার বিপরীত দিকে বোল্টটি ঘুরিয়ে দিন। ফিল্টার কেসের ড্রেন প্লাগটি খুলুন ঘনীভূত জল ড্রেন করতে এবং বন্ধ করুন।ফিল্টার কেসের বোল্টগুলি শৃঙ্খলাবদ্ধভাবে আনস্ক্রু করুন.. ফিল্টার, ও-রিং, এবং স্টেম প্রতিস্থাপন করুন... ফিল্টার কেসের বোল্টগুলি তির্যক ক্রমে স্ক্রু করুন.প্রস্রাবের ক্ষেত্রে বোল্টগুলিকে তির্যক ক্রমে স্ক্রু করুন. দয়া করে নিশ্চিত করুন যে স্ক্রু করার সময় ডায়াফ্রাগম ক্ষতিগ্রস্ত হয় না। অংশ প্রতিস্থাপন পরে, অনুগ্রহ করে পছন্দসই স্তরে বায়ু চাপ পুনরায় সেট করুন। 8 YT-200 / 205 / 220 / 225 সিরিজ
