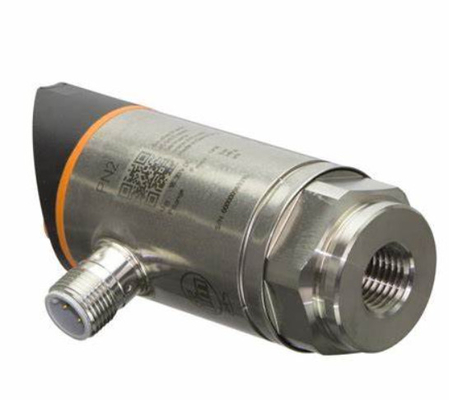

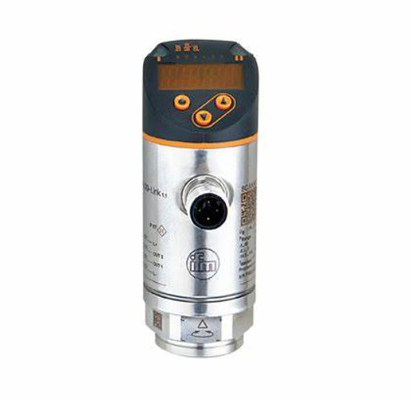

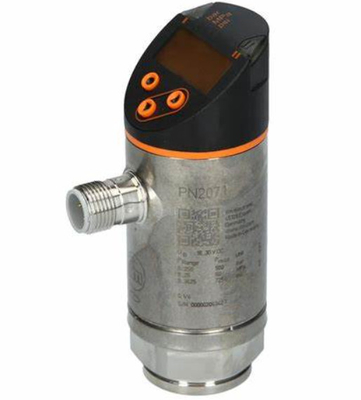

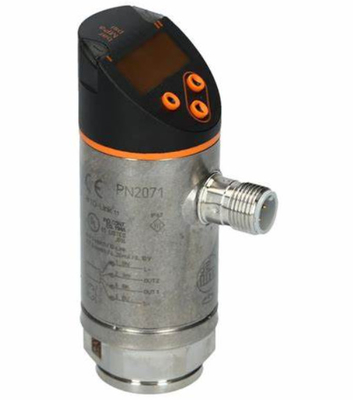

পণ্য বৈশিষ্ট্য |
ইনপুট এবং আউটপুট সংখ্যা |
ডিজিটাল আউটপুট সংখ্যা: 2; অ্যানালগ আউটপুট সংখ্যা: 1 |
পরিমাপ পরিসীমা |
| 0...250 বার |
0...3625 psi |
0...25 MPa |
|
প্রক্রিয়া সংযোগ |
থ্রেডেড সংযোগ G 1/4 অভ্যন্তরীণ থ্রেড (DIN EN ISO 1179-2) |
আবেদন |
সিস্টেম |
সোনার ধাতুপট্টাবৃত পরিচিতি |
পরিমাপের উপাদান |
ধাতব পাতলা ফিল্ম সেল |
আবেদন |
শিল্প অ্যাপ্লিকেশনের জন্য |
মিডিয়া |
তরল এবং গ্যাস |
মাঝারি তাপমাত্রা [°সে] |
-25...80 |
মিন. ফেটে যাওয়া চাপ |
| 1200 বার |
17400 psi |
120 এমপিএ |
|
চাপ রেটিং |
| 500 বার |
7250 psi |
50 এমপিএ |
|
ভ্যাকুয়াম প্রতিরোধের [mbar] |
-1000 |
চাপের ধরন |
আপেক্ষিক চাপ |
বৈদ্যুতিক তথ্য |
অপারেটিং ভোল্টেজ [V] |
18...30 ডিসি; (SELV/PELV থেকে) |
বর্তমান খরচ [mA] |
< 35 |
মিন. অন্তরণ প্রতিরোধের [MΩ] |
100; (500 V DC) |
সুরক্ষা শ্রেণী |
III |
বিপরীত পোলারিটি সুরক্ষা |
হ্যাঁ |
পাওয়ার-অন বিলম্ব সময় [গুলি] |
0.3 |
ইন্টিগ্রেটেড ওয়াচডগ |
হ্যাঁ |
ইনপুট/আউটপুট |
ইনপুট এবং আউটপুট সংখ্যা |
ডিজিটাল আউটপুট সংখ্যা: 2; অ্যানালগ আউটপুট সংখ্যা: 1 |
আউটপুট |
আউটপুট মোট সংখ্যা |
2 |
আউটপুট সংকেত |
স্যুইচিং সংকেত; এনালগ সংকেত; আইও-লিঙ্ক; (কনফিগারযোগ্য) |
বৈদ্যুতিক নকশা |
পিএনপি/এনপিএন |
ডিজিটাল আউটপুট সংখ্যা |
2 |
আউটপুট ফাংশন |
সাধারণত খোলা / বন্ধ; (কনফিগারযোগ্য) |
সর্বোচ্চ ভোল্টেজ ড্রপ সুইচিং আউটপুট ডিসি [ভি] |
2 |
সুইচিং আউটপুট ডিসি [mA] এর স্থায়ী বর্তমান রেটিং |
250 |
সুইচিং ফ্রিকোয়েন্সি DC [Hz] |
< 500 |
এনালগ আউটপুট সংখ্যা |
1 |
এনালগ বর্তমান আউটপুট [mA] |
4...20; (স্কেলযোগ্য 1:5) |
সর্বোচ্চ লোড [Ω] |
500 |
এনালগ ভোল্টেজ আউটপুট [V] |
0...10; (স্কেলযোগ্য 1:5) |
মিন. লোড প্রতিরোধের [Ω] |
2000 |
শর্ট সার্কিট সুরক্ষা |
হ্যাঁ |
শর্ট-সার্কিট সুরক্ষার ধরন |
হ্যাঁ (নন-ল্যাচিং) |
ওভারলোড সুরক্ষা |
হ্যাঁ |
পরিমাপ/সেটিং পরিসীমা |
পরিমাপ পরিসীমা |
| 0...250 বার |
0...3625 psi |
0...25 MPa |
|
এনালগ স্টার্ট পয়েন্ট |
| 0...200 বার |
0...2900 psi |
0...20 MPa |
|
এনালগ শেষ বিন্দু |
| 50...250 বার |
725...3625 psi |
5...25 MPa |
|
ফ্যাক্টরি সেটিং / CMPT = 2 |
সেট পয়েন্ট এসপি |
| 1.5...250 বার |
25...3625 psi |
0.15...25 MPa |
|
বিন্দু আরপি রিসেট করুন |
| 0.5...249 বার |
10...3610 psi |
0.05...24.9 MPa |
|
মিন. এসপি এবং আরপি এর মধ্যে পার্থক্য |
| 1.5 বার |
15 পিএসআই |
0.15 MPa |
|
এর ধাপে |
| 0.5 বার |
5 পিএসআই |
0.05 MPa |
|
স্ট্যাটাস_বি হাই রেজোলিউশন / CMPT = 3 |
সেট পয়েন্ট এসপি |
| 1.6...250 বার |
23...3626 psi |
0.16...25 MPa |
|
বিন্দু আরপি রিসেট করুন |
| 0.5...249 বার |
8...3611 psi |
0.05...24.9 MPa |
|
মিন. এসপি এবং আরপি এর মধ্যে পার্থক্য |
| 1.1 বার |
15 পিএসআই |
0.11 MPa |
|
এর ধাপে |
| 0.1 বার |
1 পিএসআই |
0.01 MPa |
|
নির্ভুলতা / বিচ্যুতি |
সুইচ পয়েন্ট নির্ভুলতা [স্প্যানের%] |
< ± 0,4; (1:1 নামিয়ে দিন) |
পুনরাবৃত্তিযোগ্যতা [স্প্যানের%] |
< ± 0,1; (তাপমাত্রার ওঠানামা < 10 K সহ; 1:1 নামিয়ে দিন) |
বৈশিষ্ট্য বিচ্যুতি [স্প্যানের%] |
< ± 0,25 (BFSL) / < ± 0,5 (LS); (1:1 নামিয়ে দিন; BFSL = সেরা ফিট সোজা লাইন; LS = সীমা মান নির্ধারণ) |
হিস্টেরেসিস বিচ্যুতি [স্প্যানের%] |
< ± 0,1; (1:1 নামিয়ে দিন) |
দীর্ঘমেয়াদী স্থিতিশীলতা [স্প্যানের%] |
< ± 0,05; (1:1 নামিয়ে দিন; প্রতি 6 মাসে) |
তাপমাত্রা সহগ শূন্য বিন্দু [স্প্যানের % / 10 কে] |
0,2; (-25...80 °সে) |
তাপমাত্রা সহগ স্প্যান [স্প্যানের% / 10 কে] |
0,2; (-25...80 °সে) |
নির্ভুলতা / বিচ্যুতি উপর নোট |
সুইচ পয়েন্টের যথার্থতা, DNV GL-এর অধীনে রৈখিকতার ত্রুটি: < ± 1%: < ± 1% |
প্রতিক্রিয়া বার |
প্রতিক্রিয়া সময় [ms] |
< 1.5 |
বিলম্ব সময় প্রোগ্রামেবল dS, dr [s] |
0...50 |
স্যাঁতসেঁতে প্রক্রিয়া মান dAP [গুলি] |
০...৪ |
এনালগ আউটপুট dAA [গুলি] জন্য স্যাঁতসেঁতে |
০...৪ |
সর্বোচ্চ প্রতিক্রিয়া সময় এনালগ আউটপুট [ms] |
3 |
সফটওয়্যার/প্রোগ্রামিং |
পরামিতি সেটিং বিকল্প |
হিস্টেরেসিস / উইন্ডো; সাধারণত খোলা / বন্ধ; সুইচ-অন/সুইচ-অফ বিলম্ব; স্যাঁতসেঁতে; প্রদর্শন ইউনিট; বর্তমান/ভোল্টেজ আউটপুট |
ইন্টারফেস |
যোগাযোগ ইন্টারফেস |
আইও-লিঙ্ক |
ট্রান্সমিশন প্রকার |
COM2 (38,4 kBaud) |
IO-লিংক সংশোধন |
1.1 |
SDCI মান |
আইইসি 61131-9 |
SIO মোড |
হ্যাঁ |
মাস্টার পোর্ট ক্লাস আবশ্যক |
ক; (যখন পিন 2 সংযুক্ত থাকে না: B) |
সমর্থিত ডিভাইস আইডি |
| অপারেশনের ধরন |
ডিভাইস আইডি |
| ফ্যাক্টরি সেটিং / CMPT = 2 |
460 |
| স্ট্যাটাস_বি হাই রেজোলিউশন / CMPT = 3 |
639 |
|
দ্রষ্টব্য |
| আরও তথ্যের জন্য অনুগ্রহ করে "ডাউনলোড" এ আইওডিডি পিডিএফ ফাইলটি দেখুন |
|
ফ্যাক্টরি সেটিং / CMPT = 2 |
প্রোফাইল |
স্মার্ট সেন্সর: প্রসেস ডেটা ভেরিয়েবল; ডিভাইস সনাক্তকরণ, ডিভাইস নির্ণয় |
মিন. প্রক্রিয়া চক্র সময় [ms] |
2.3 |
আইও-লিঙ্ক রেজোলিউশন চাপ [বার] |
0.1 |
আইও-লিঙ্ক প্রক্রিয়া ডেটা (চক্রীয়) |
| ফাংশন |
বিট দৈর্ঘ্য |
| চাপ |
14 |
| বাইনারি সুইচিং তথ্য |
2 |
|
আইও-লিঙ্ক ফাংশন (অ্যাসাইক্লিক্যাল) |
অ্যাপ্লিকেশন নির্দিষ্ট ট্যাগ |
স্ট্যাটাস_বি হাই রেজোলিউশন / CMPT = 3 |
প্রোফাইল |
স্মার্ট সেন্সর ED2: ডিজিটাল মেজারিং সেন্সর (0x000A), সনাক্তকরণ এবং নির্ণয় (0x4000) |
মিন. প্রক্রিয়া চক্র সময় [ms] |
3 |
আইও-লিঙ্ক রেজোলিউশন চাপ [বার] |
0.1 |
আইও-লিঙ্ক প্রক্রিয়া ডেটা (চক্রীয়) |
| ফাংশন |
বিট দৈর্ঘ্য |
| চাপ |
16 |
| ডিভাইসের অবস্থা |
4 |
| বাইনারি সুইচিং তথ্য |
2 |
|
আইও-লিঙ্ক ফাংশন (অ্যাসাইক্লিক্যাল) |
অ্যাপ্লিকেশন নির্দিষ্ট ট্যাগ |
অপারেটিং শর্তাবলী |
পরিবেষ্টিত তাপমাত্রা [°C] |
-25...80 |
স্টোরেজ তাপমাত্রা [°C] |
-40...100 |
সুরক্ষা |
আইপি 65; আইপি 67 |
পরীক্ষা/অনুমোদন |
ইএমসি |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
শক প্রতিরোধের |
| DIN EN 60068-2-27 |
50 গ্রাম (11 এমএস) |
|
কম্পন প্রতিরোধের |
| DIN EN 60068-2-6 |
20 গ্রাম (10...2000 Hz) |
|
MTTF [বছর] |
129 |
ইউএল অনুমোদন |
|
চাপ সরঞ্জাম নির্দেশিকা |
শব্দ প্রকৌশল অনুশীলন; গ্রুপ 2 তরল জন্য ব্যবহার করা যেতে পারে; অনুরোধে গ্রুপ 1 তরল |
যান্ত্রিক তথ্য |
ওজন [গ্রাম] |
234.5 |
হাউজিং |
নলাকার |
মাত্রা [মিমি] |
Ø 34 / L = 90.7 |
উপাদান |
স্টেইনলেস স্টীল (630/1.4542/17-4 PH); স্টেইনলেস স্টীল (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; পিসি |
উপকরণ (ভেজা অংশ) |
স্টেইনলেস স্টীল (630/1.4542/17-4 PH) |
মিন. চাপ চক্র |
100 মিলিয়ন |
টর্ক শক্ত করা [Nm] |
25...35; (প্রস্তাবিত শক্ত টর্ক; তৈলাক্তকরণ, সীল এবং চাপ রেটিং উপর নির্ভর করে) |
প্রক্রিয়া সংযোগ |
থ্রেডেড সংযোগ G 1/4 অভ্যন্তরীণ থ্রেড (DIN EN ISO 1179-2) |
সীমাবদ্ধ উপাদান সমন্বিত |
না (পুনরুদ্ধার করা যাবে) |

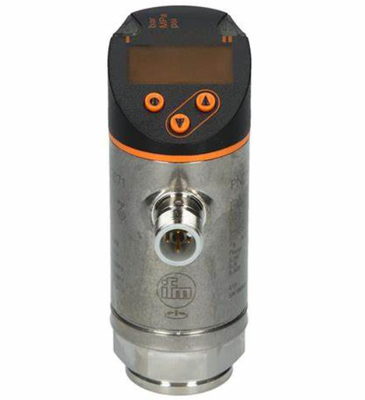

প্রদর্শন / অপারেটিং উপাদান |
প্রদর্শন |
| ডিসপ্লে ইউনিট |
3 x LED, সবুজ (বার, psi, MPa) |
| স্যুইচিং অবস্থা |
2 x LED, হলুদ |
| পরিমাপ করা মান |
আলফানিউমেরিক ডিসপ্লে, লাল/সবুজ 4-সংখ্যা |
|
মন্তব্য |
প্যাক পরিমাণ |
1 পিসি। |
