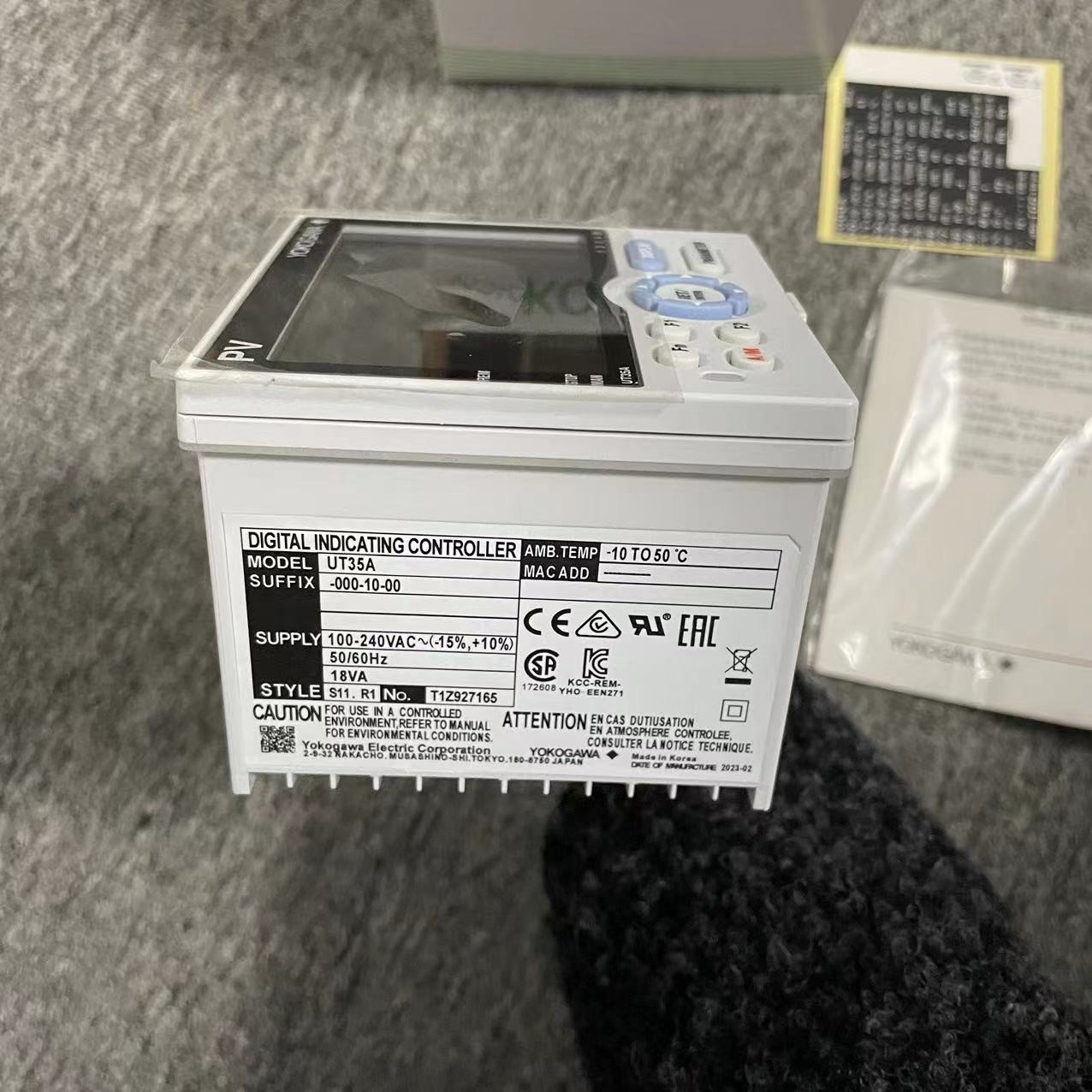

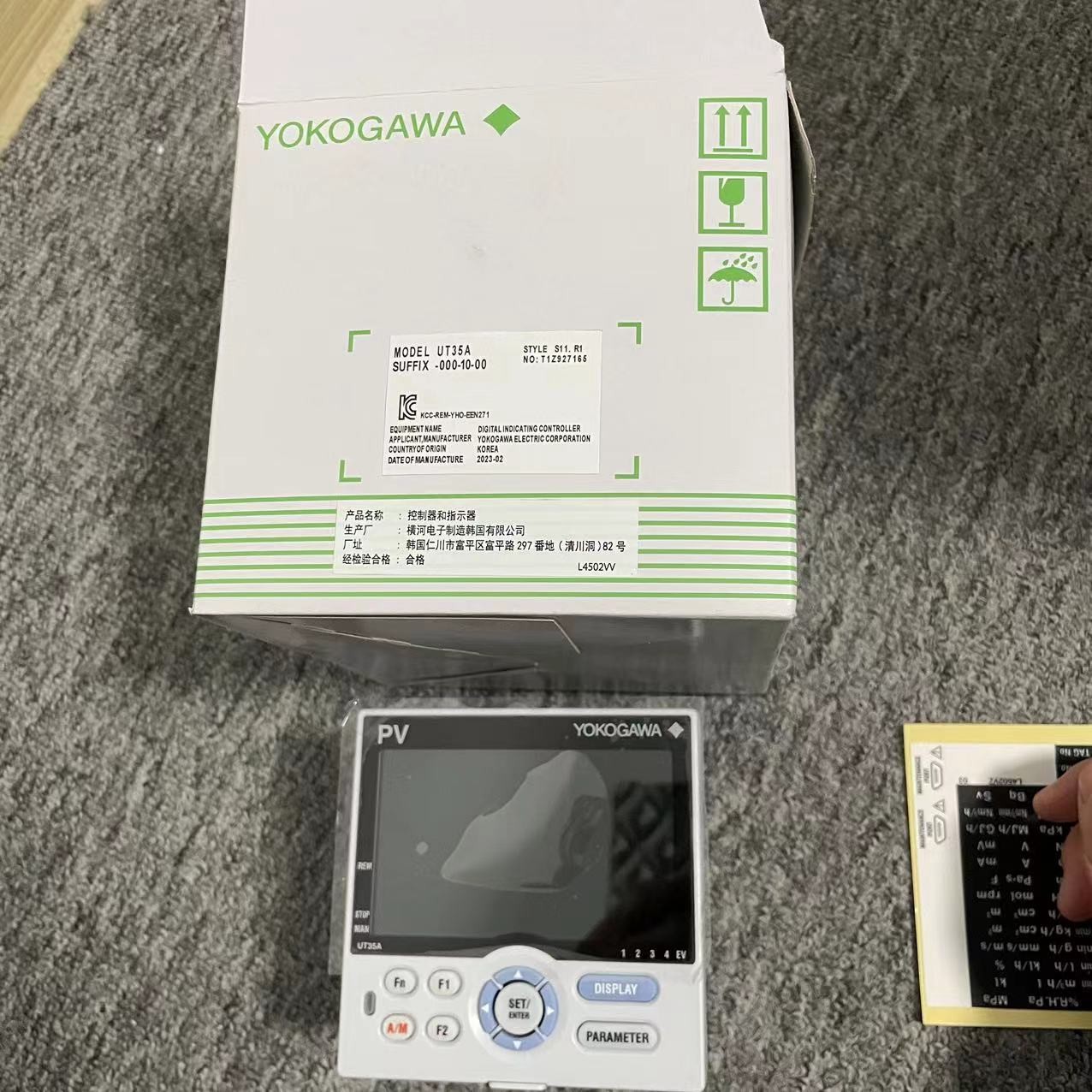

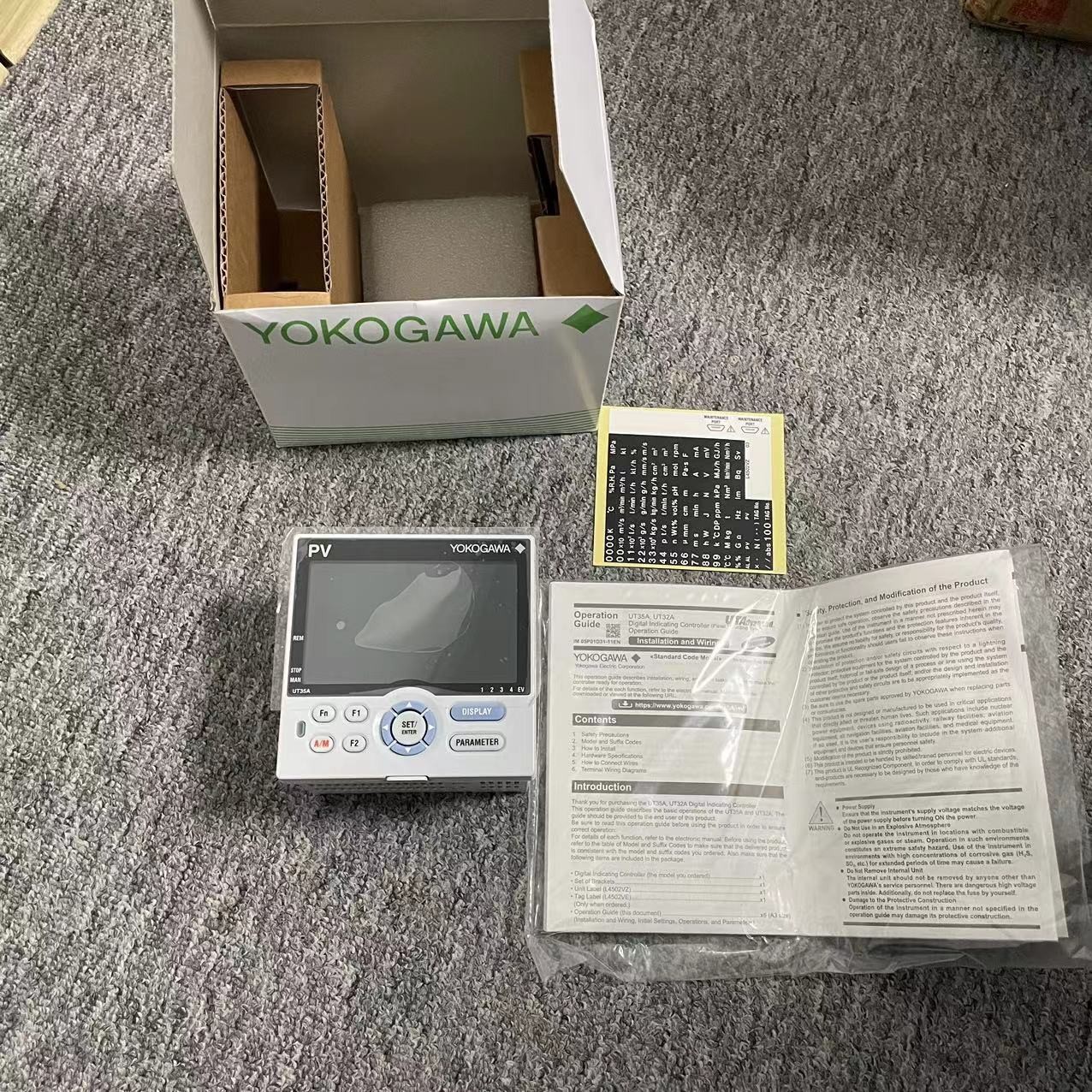

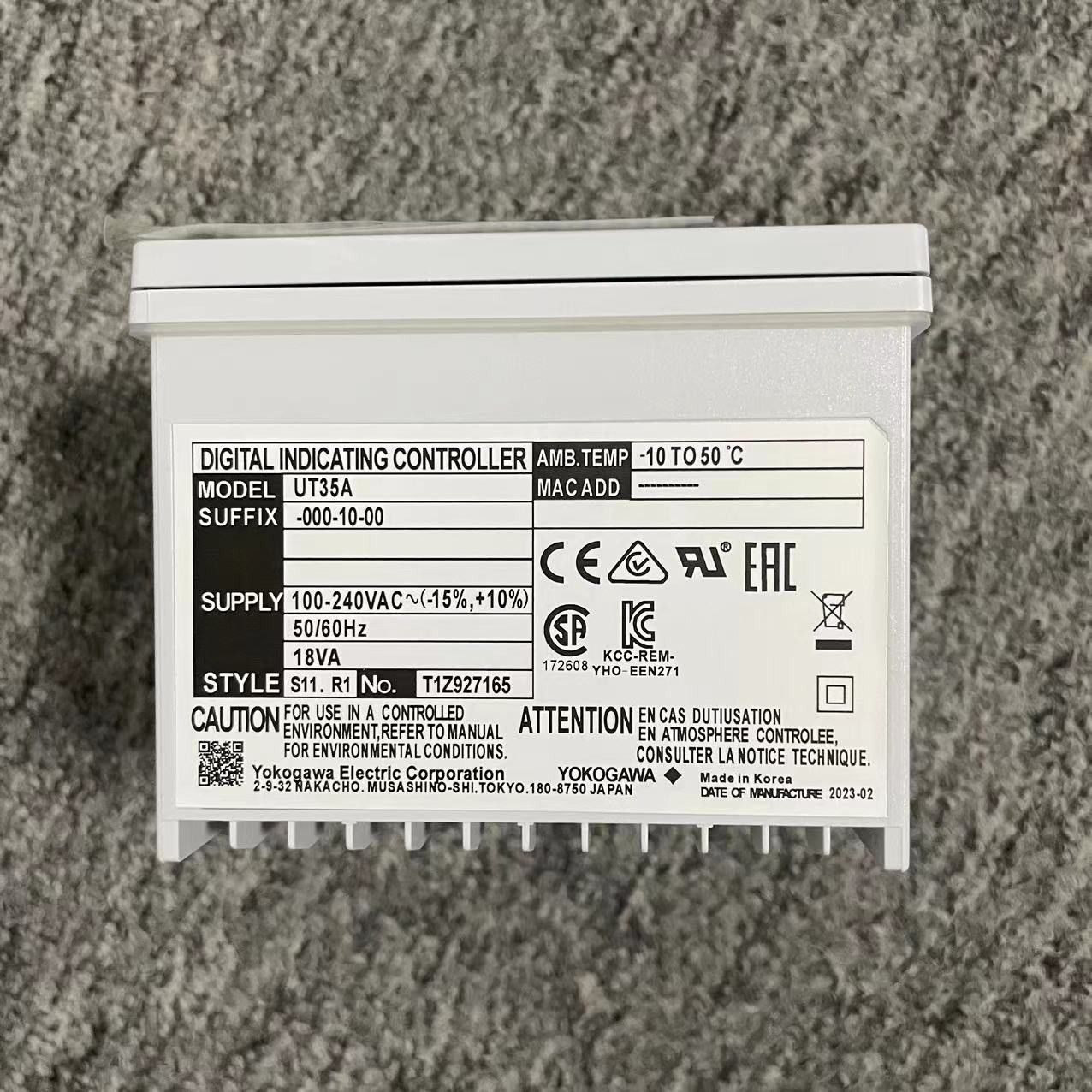

UT35A-001-10-00 শিল্প প্রয়োগের জন্য মূল তাপমাত্রা ডিজিটাল নিয়ামক

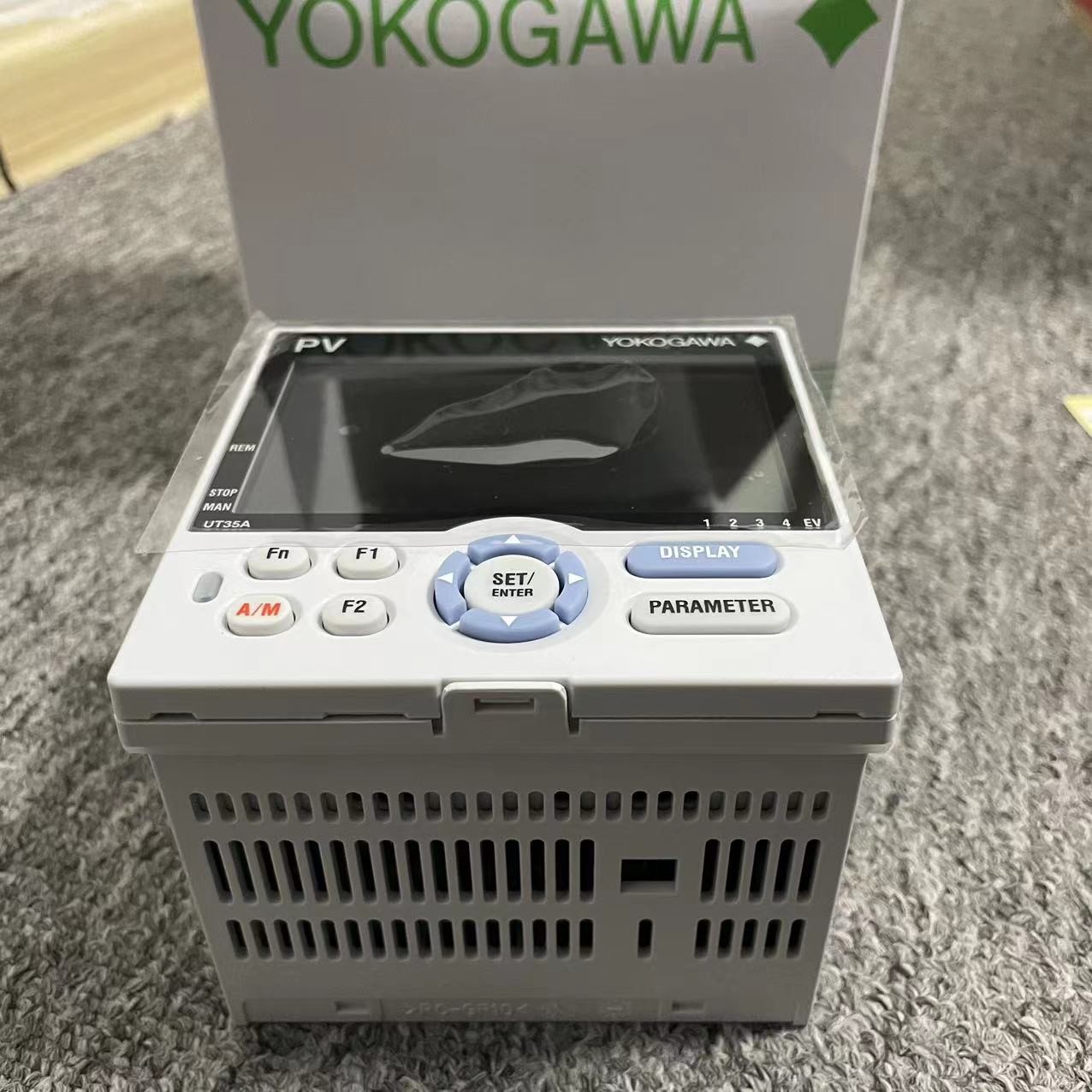

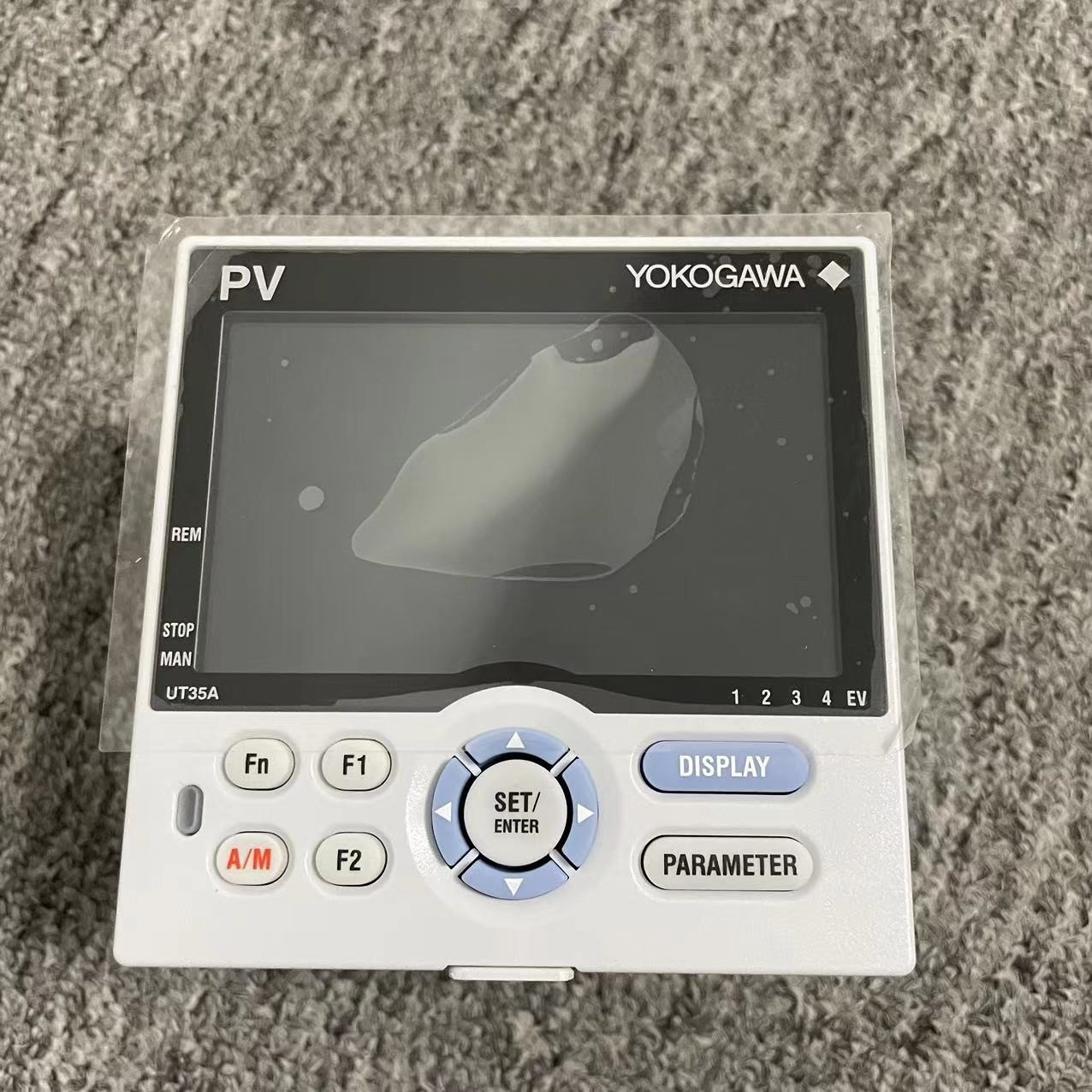

UT35A এবং UT32A তাপমাত্রা নিয়ামকগুলি নেভিগেশন কীগুলির সাথে একটি সহজেই পঠনযোগ্য, 14-বিভাগের বড় রঙের এলসিডি ডিসপ্লে ব্যবহার করে, যার ফলে পর্যবেক্ষণ এবং অপারেটিং ক্ষমতা ব্যাপকভাবে বৃদ্ধি পায়।একটি সিঁড়ি ক্রম ফাংশন স্ট্যান্ডার্ড হিসাবে অন্তর্ভুক্ত করা হয়. নিয়ামকের স্বল্প গভীরতা ইনস্ট্রুমেন্ট প্যানেলের স্থান সাশ্রয় করতে সহায়তা করে। UT35A / UT32A ইথারনেট যোগাযোগের মতো উন্মুক্ত নেটওয়ার্কগুলিও সমর্থন করে।

UT35A এবং UT32A তাপমাত্রা নিয়ামক বৈশিষ্ট্য

• স্ট্যান্ডার্ড হিসাবে 4 টি লক্ষ্য সেটপয়েন্ট (পিআইডি নম্বর) উপলব্ধ
• 3 টি অ্যালার্ম স্বাধীন সাধারণ টার্মিনাল স্ট্যান্ডার্ড হিসাবে উপলব্ধ
• সিঁড়ি ক্রম প্রোগ্রাম তৈরি করা যেতে পারে
• সহজ অপারেশন
• ৮ ডিও পর্যন্ত (সমন্বয় উপলব্ধ)

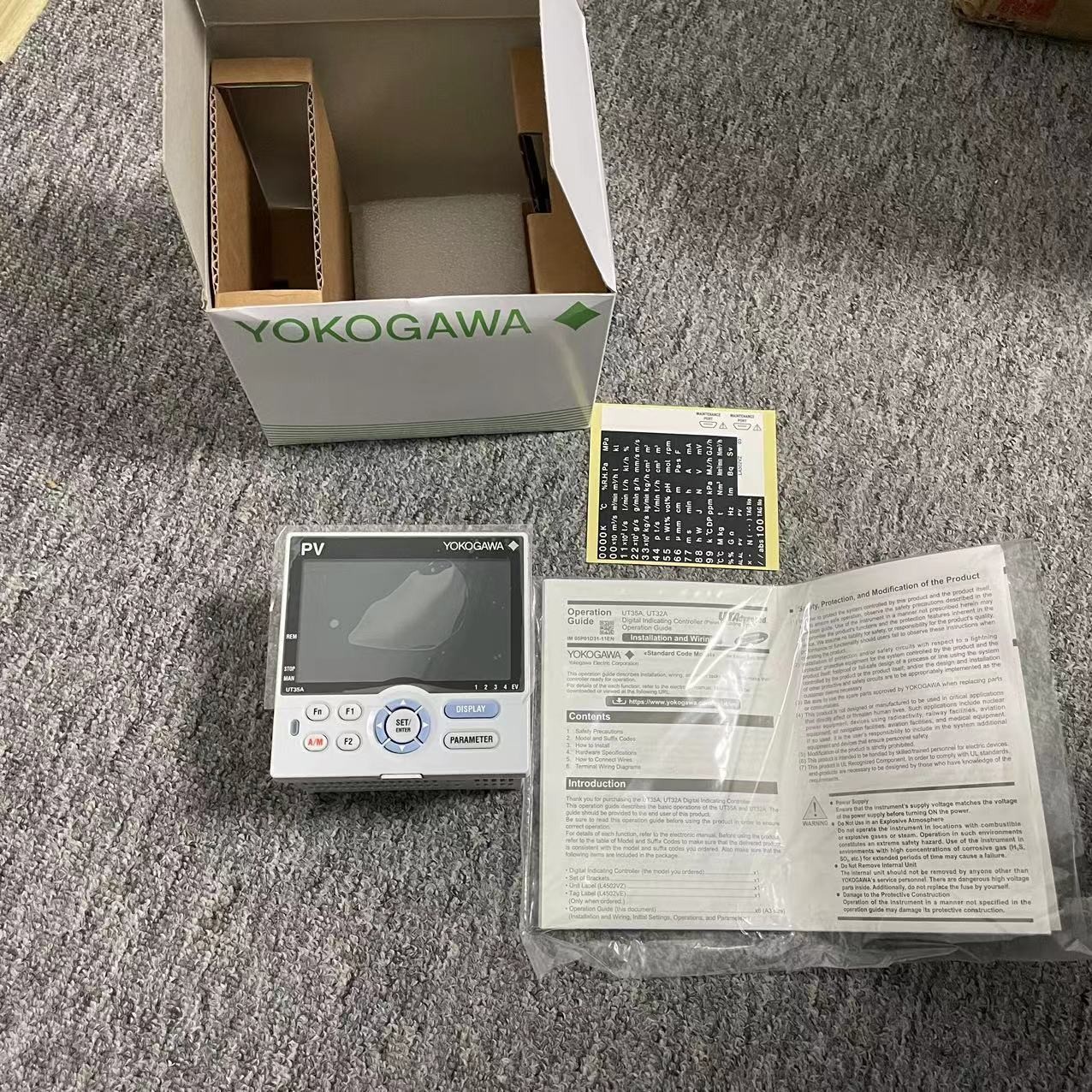

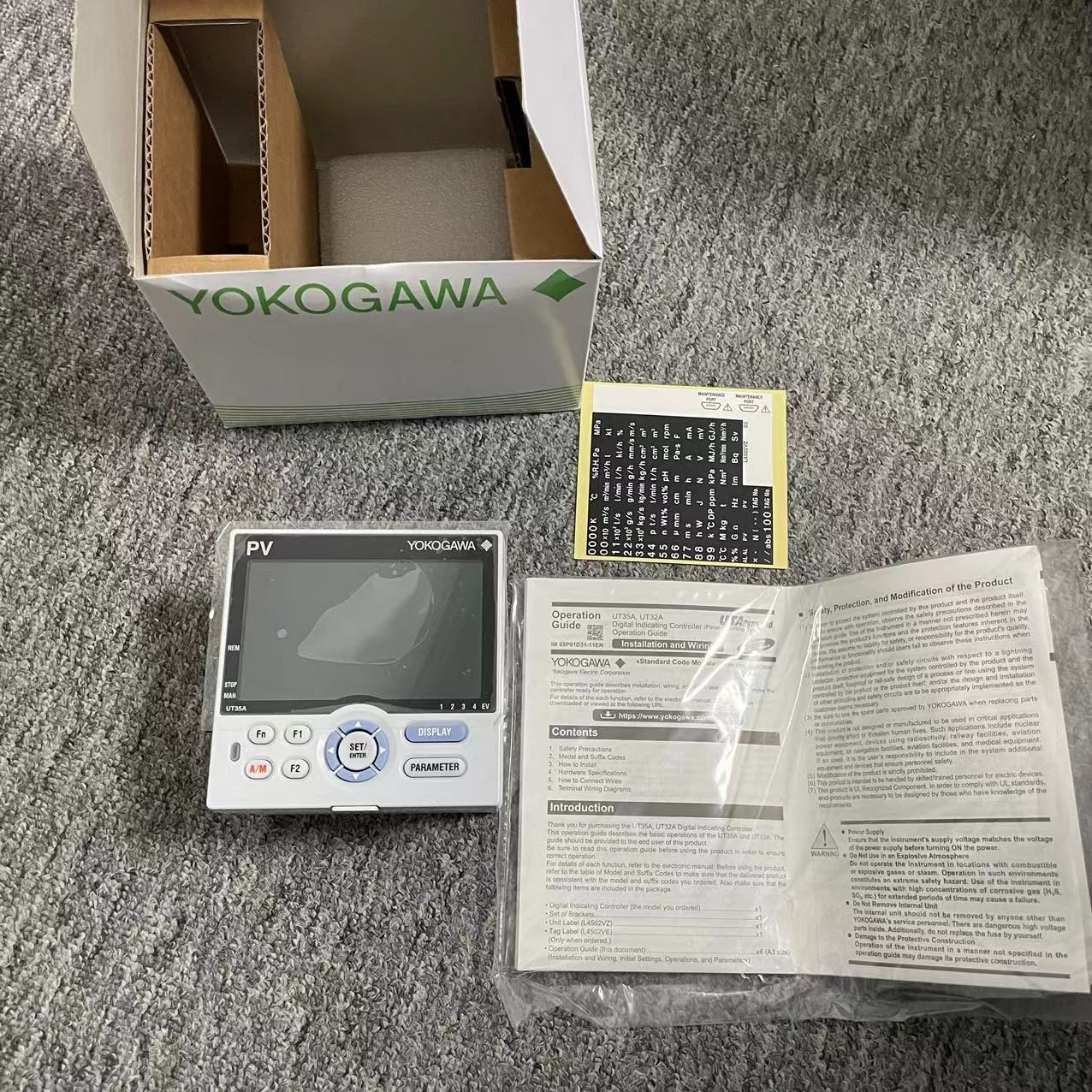

• একাধিক ভাষার অপারেশন ম্যানুয়াল (জাপানি, ইংরেজি, জার্মান, ফরাসি, স্প্যানিশ, চীনা এবং কোরিয়ান) উপলব্ধ। দয়া করে অর্ডার করার সময় পছন্দসই ভাষাটি নির্দিষ্ট করুন।
• আপনার জন্য সবচেয়ে উপযুক্ত স্পেসিফিকেশন কাস্টমাইজ করার জন্য বিস্তারিত কোড মডেল উপলব্ধ।

• উন্নত নিয়ন্ত্রণ

  নিয়ন্ত্রণ মোড

  কন্ট্রোল মোড সহজেই সেটিংস কনফিগার করতে এবং পরামিতিগুলির সাথে পরিবর্তন করতে দেয়।

• একক লুপ নিয়ন্ত্রণ

• ৫ অন্তর্নির্মিত নিয়ন্ত্রণের ধরন

  • পিআইডি নিয়ন্ত্রণ
  • অন/অফ নিয়ন্ত্রণ (হাইস্টেরেসিস পয়েন্ট)
  • অন/অফ নিয়ন্ত্রণ (হিস্টেরেসিস পয়েন্ট)
  • দুই পজিশন, দুই স্তরের নিয়ন্ত্রণ
  • গরম/শীতল নিয়ন্ত্রণ



  উপরের নিয়ন্ত্রক মোড এবং প্রতিটি মডেলের জন্য নিয়ন্ত্রক প্রকারের মধ্যে সংশ্লিষ্টতার জন্য, দয়া করে স্পেসিফিকেশনগুলি দেখুন।

  সিঁড়ি ক্রম নিয়ন্ত্রণ

  অন্তর্নির্মিত সিঁড়ি ক্রম নিয়ন্ত্রণের সাথে, অ্যাপ্লিকেশনগুলির পরিসীমা নাটকীয়ভাবে বৃদ্ধি পায়। এই বৈশিষ্ট্যটি সমস্ত ইউটিএ অ্যাডভান্সড কন্ট্রোলারগুলিতে স্ট্যান্ডার্ড (ইউএম 33 এ ব্যতীত) ।সিঁড়ি ক্রম নিয়ন্ত্রণ ফাংশন অ্যাপ্লিকেশন দ্বারা প্রয়োজনীয় একটি ছোট পিএলসি প্রতিস্থাপন করতে পারেনসিকোয়েন্স কন্ট্রোল এবং পিআইডি কন্ট্রোল একযোগে করা যেতে পারে।

• বাহ্যিক যন্ত্রপাতি পর্যবেক্ষণ ও নিয়ন্ত্রণ
  উদাহরণস্বরূপঃ ল্যাম্প, সুইচ, টাইমার
• সহজেই ডিজিটাল ইনপুট/আউটপুট লজিক ফাংশন সমাধান করুন।
  মৌলিক কমান্ডের সংখ্যাঃ ১৩
  অ্যাপ্লিকেশন কমান্ডের সংখ্যাঃ ৭৩

• [স্কেল নির্দেশাবলীর উদাহরণ]	[স্কেল প্রোগ্রামিং এর উদাহরণ]

  সিঁড়ি ক্রম প্রোগ্রামের অ্যাপ্লিকেশন উদাহরণ

  অ্যালার্ম সিকোয়েন্স কন্ট্রোল সার্কিট হ্রাস করা যেতে পারে
  সিঁড়ি ক্রম প্রোগ্রামটি UTAadvanced এ স্ট্যান্ডার্ড হিসাবে নির্মিত। সিঁড়ি ক্রম ফাংশন রিলে,এতে খরচ কমানোর সম্ভব হয়.

  [কনভেনশনাল] অ্যালার্ম অ্যাকশনটি নিয়ামকের বাইরে একটি ক্রম নিয়ন্ত্রণ সার্কিট (রিলে, টাইমার ইত্যাদি) দ্বারা নির্মিত হয়েছিল।

  [UTAadvanced] ইউটিএডভান্সডের অভ্যন্তরে সিঁড়ি সিকোয়েন্স প্রোগ্রামের মাধ্যমে অ্যালার্ম অ্যাকশন তৈরি করা হয়, যার ফলে খরচ কমাতে পারে।





  হোস্ট সিস্টেমের লোড হ্রাস করা হয়েছে

  [কনভেনশনাল] বিভিন্ন ধরণের এনালগ ডেটা হোস্ট সিস্টেমে (পিএলসি ইত্যাদি) ক্যাপচার করা হয়েছিল এবং গণনা করা হয়েছিল এবং ফলাফলগুলি একটি কমান্ডের মাধ্যমে নিয়ন্ত্রণের জন্য ফিল্ড কন্ট্রোলার দ্বারা প্রক্রিয়াজাত করা হয়েছিল।

  [UTAadvanced] ইউটিএ অ্যাডভান্সড ৪ টি পর্যন্ত এনালগ ইনপুট দিয়ে বিভিন্ন ধরণের এনালগ ডেটা সরাসরি নিয়ামকটিতে ক্যাপচার করা এবং সিঁড়ি প্রোগ্রাম দ্বারা গণনা করা সম্ভব করে তোলে,এইভাবে হোস্টের সিস্টেম বিল্ডিং লোড হ্রাস. কর্মঃ বিভিন্ন ধরনের এনালগ ডেটা হোস্ট সিস্টেমে (পিএলসি, ইত্যাদি) ক্যাপচার করা হয়েছিল এবং গণনা করা হয়েছিল, এবং ফলাফলগুলি একটি কমান্ডের মাধ্যমে নিয়ন্ত্রণের জন্য ফিল্ড কন্ট্রোলার দ্বারা প্রক্রিয়া করা হয়েছিল। * UT55A এর ক্ষেত্রে



  ইউনিভার্সাল ইনপুট/আউটপুট
  কনফিগারেশন এর মাধ্যমে ইনপুট এবং আউটপুট টাইপ নির্বাচন করুন

  ইউনিভার্সাল ইনপুট

  TC, RTD, mV/DC ভোল্টেজ এবং DC বর্তমান থেকে নির্বাচন করুন। (DC বর্তমান ইনপুটঃ কোন শন্ট প্রতিরোধের প্রয়োজন নেই)

  ইনপুট টাইপ এবং পরিসীমা ব্যবহারকারী সামনে প্যানেলের মাধ্যমে বা LL50A পরামিতি সেটিং সফটওয়্যার ব্যবহার করে নির্বাচনযোগ্য।

• ±0.1% নির্দেশের নির্ভুলতা।
• একসাথে দুইটি 2-ডায়ার ট্রান্সমিটার সংযুক্ত করুন।

• সমস্ত যন্ত্রপাতিতে একটি ট্রান্সমিটারের জন্য একটি 15 ভি লুপ পাওয়ার সাপ্লাই (15 ভি এলপিএস) রয়েছে।
  উপরন্তু, একটি 24 ভোল্ট এলপিএসও কিছু যন্ত্রের জন্য ঐচ্ছিক ফাংশন হিসাবে একযোগে উপলব্ধ।



  ইউনিভার্সাল আউটপুট

  রিলে, ভোল্টেজ ইমপ্লান্স এবং বর্তমান আউটপুটগুলির জন্য ব্যবহারকারী নির্বাচনযোগ্য।

• রিলে আউটপুটঃ ON/OFF কন্ট্রোল, সময় অনুপাতে PID নিয়ন্ত্রণ
• ভোল্টেজ ইমপ্লান্ট আউটপুটঃ সময়-প্রোপ্রেশনাল পিআইডি নিয়ন্ত্রণ
• বর্তমান আউটপুটঃ অবিচ্ছিন্ন পিআইডি নিয়ন্ত্রণ

• গরম/শীতল নিয়ন্ত্রণ দুটি ইউনিভার্সাল আউটপুট সেট আছে।

• রিলে, ইমপ্লান্স এবং বর্তমান আউটপুটগুলির যে কোনও সংমিশ্রণ উপলব্ধ।

• পজিশন-প্রোপোরেশনাল পিআইডি ব্যবহার করে একটি মোটরযুক্ত নিয়ন্ত্রণ ভালভ চালান।

• পজিশন-প্রোপোরেশনাল পিআইডি কন্ট্রোল ফাংশনে মোটরাইজড কন্ট্রোল ভালভের সরাসরি / বিপরীত ঘূর্ণনের জন্য রিলে আউটপুটগুলির দুটি সেট রয়েছে।
• ভালভ অবস্থান ফিড ফিরে স্লাইড তারের ইনপুট এছাড়াও উপলব্ধ।

• অটো-টিউনিং (এটি) ফাংশন

  এটি ব্যবহার করে পিআইডি ধ্রুবক গণনার নির্ভুলতা বাড়ানোর জন্য নিম্নলিখিত শর্তাবলী নির্ধারণ করা যেতে পারে ।

• পিআইডি ধ্রুবক গণনা করার জন্য দুটি ধরণের অ্যালগরিদম নির্বাচন করার জন্য উপলব্ধ।
