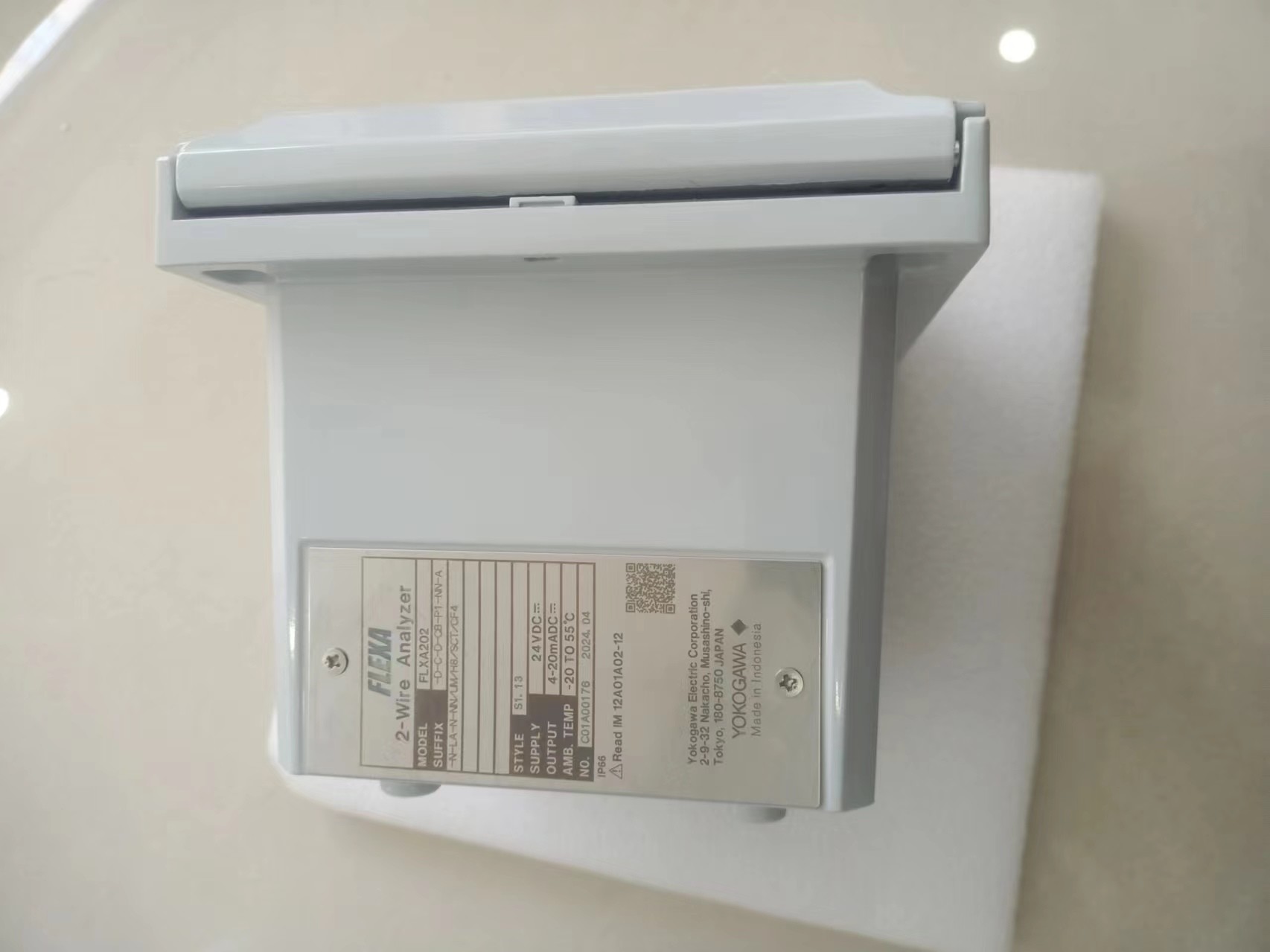

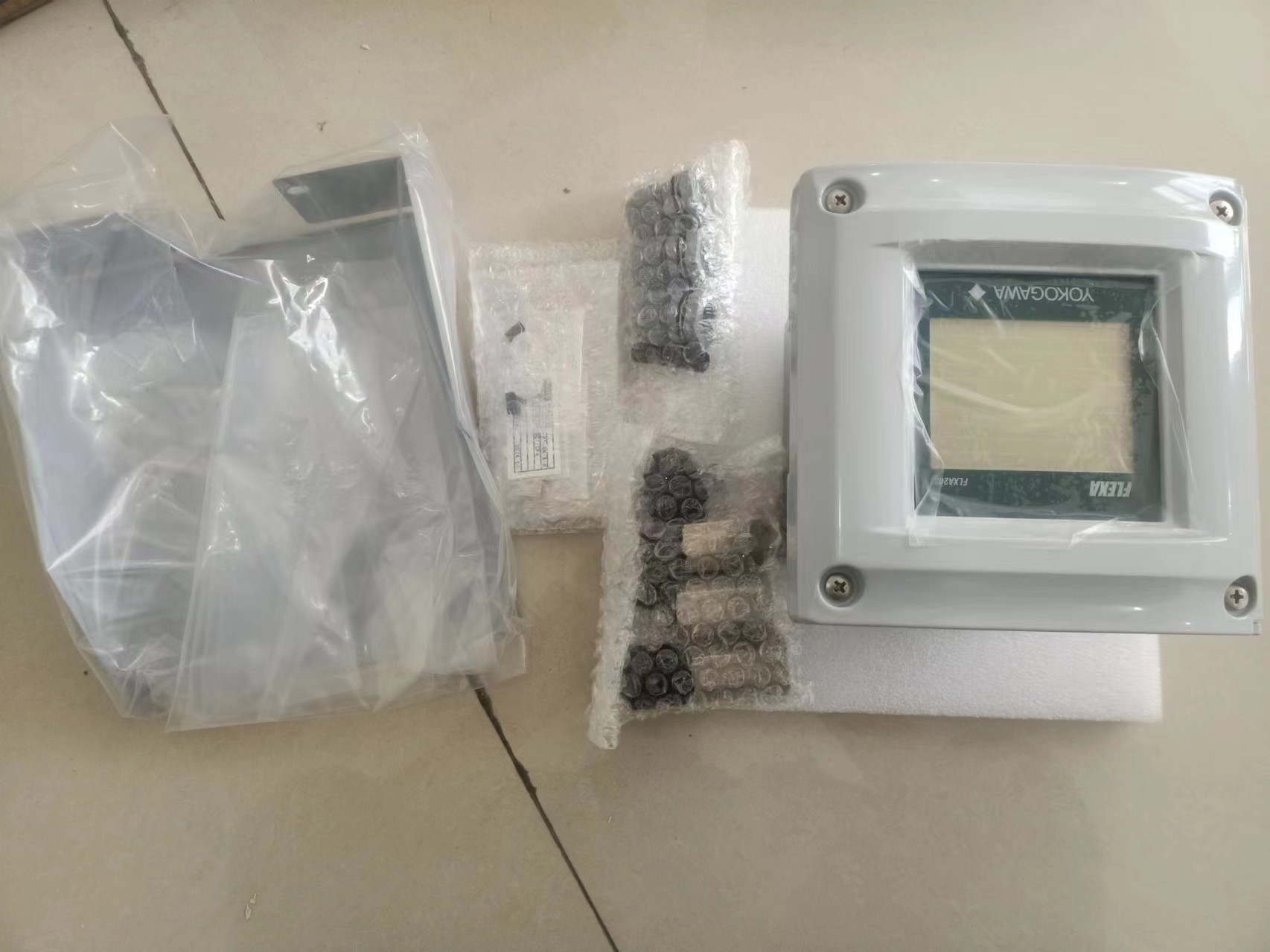

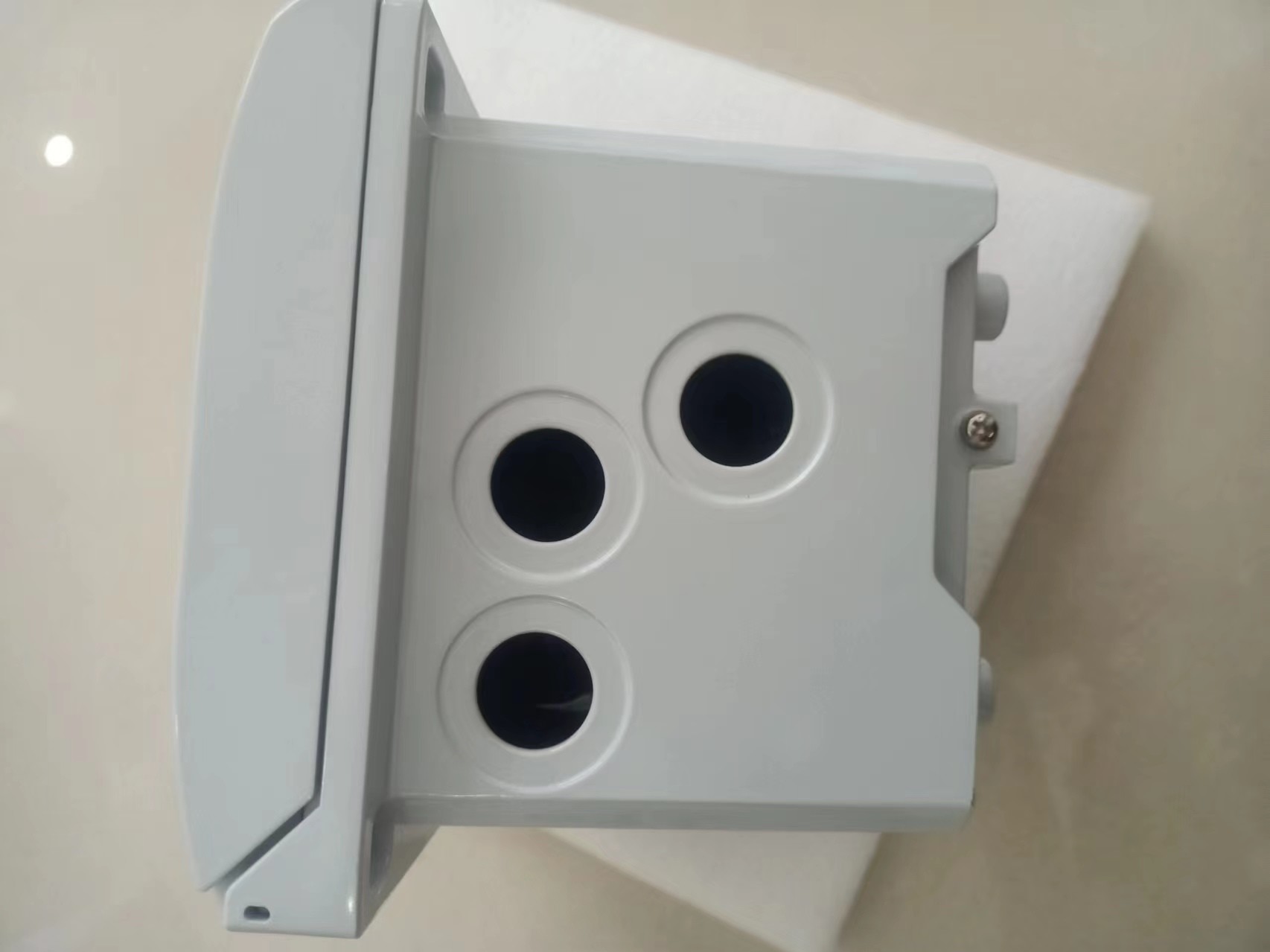

জাপান থেকে ইয়োকোগাওয়া FLXA202 2-ওয়্যার ডুয়াল চ্যানেল ট্রান্সমিটার / বিশ্লেষক কাস্টমাইজড OEM

ইন্ডাক্টিভ কন্ডাকটিভিটি (আইএসসি) ■ ইনপুট স্পেসিফিকেশন ইন্টিগ্রেটেড তাপমাত্রা সেন্সর সহ ইয়োকোগাওয়া ইন্ডাক্টিভ কন্ডাকটিভিটি আইএসসি 40 সিরিজের সাথে সামঞ্জস্যপূর্ণঃ এনটিসি 30 কে বা পিটি 1000। ■ ইনপুট রেঞ্জ কন্ডাকটিভিটিঃ0 থেকে 2000 mS/cm 25 oC রেফারেন্স তাপমাত্রায়তাপমাত্রাঃ -২০ থেকে ১৪০ ডিগ্রি সেলসিয়াস তারের দৈর্ঘ্যঃ সর্বোচ্চ ৬০ মিটার স্থির সেন্সর তারের মোট দৈর্ঘ্য + WF10 ((J) এক্সটেনশন তারের।ক্যাবলের প্রভাব একটি শুকনো কোষে সংযুক্ত ক্যাবল সঙ্গে একটি এয়ার CAL করে নিয়ন্ত্রিত করা যেতে পারে. ■ আউটপুট রেঞ্জ পরিবাহিতাঃ মিনিট স্প্যানঃ 100 μS/cm সর্বোচ্চ স্প্যানঃ 2000 mS/cm (সর্বোচ্চ 90% শূন্য দমন) তাপমাত্রাঃ মিনিট স্প্যান 25 oC সর্বোচ্চস্প্যান 160 oC ■ পারফরম্যান্স (নির্ভুলতা) (স্পেসিফিকেশনগুলি সিমুলেটেড ইনপুট দিয়ে প্রকাশ করা হয়)) (আউটপুট স্প্যান 0-100 μS/cm বা তার বেশি) পরিবাহিতাঃ রৈখিকতাঃ ±(0.4 % F.S. + 0.3 μS/cm) পুনরাবৃত্তিযোগ্যতাঃ ±(0.4 % F.S. + 0.3 μS/cm) তাপমাত্রাঃ ±0.3 oC ধাপ প্রতিক্রিয়াঃ৮ সেকেন্ডে ৯০% (<২ দশক): "এফএস" মানে বিশ্লেষকের আউটপুটের সর্বাধিক সেটিং মান। 2-4. দ্রবীভূত অক্সিজেন (ডিও) ■ ইনপুট স্পেসিফিকেশন FLXA202 ঝিল্লি আচ্ছাদিত দ্রবীভূত অক্সিজেন সেন্সর থেকে আউটপুট গ্রহণ করে।এই সেন্সরগুলো গ্যালভানিক টাইপের হতে পারে।, যেখানে সেন্সর তার নিজস্ব ড্রাইভিং ভোল্টেজ উৎপন্ন করে বা পোলারোগ্রাফিক টাইপ, যেখানে সেন্সর কনভার্টার থেকে বাহ্যিক ড্রাইভিং ভোল্টেজ ব্যবহার করে।ইনপুট পরিসীমা হল গ্যালভানিক সেন্সরগুলির জন্য 0 থেকে 50 μA এবং পোলারোগ্রাফিক সেন্সরগুলির জন্য 0 থেকে 1 মাইক্রো এ. তাপমাত্রা ক্ষতিপূরণের জন্য FLXA202 Pt1000 (DO30 সেন্সর) এবং NTC22k উপাদান (OXYFERM এবং OXYGOLD সেন্সর) গ্রহণ করে। ■ ইনপুট রেঞ্জ DO30 সেন্সরঃ দ্রবীভূত অক্সিজেনঃ 0 থেকে 50 মিগ্রা / লিটার (পিপিএম) তাপমাত্রা:-২০ থেকে ১৫০ ডিগ্রি সেলসিয়াস দ্রষ্টব্যঃ ডিও৩০ এর জন্য প্রক্রিয়া তাপমাত্রা ০ থেকে ৪০ ডিগ্রি সেলসিয়াস হ্যামিল্টন সেন্সরঃ অক্সাইফর্মঃ পরিমাপ পরিসীমাঃ ১০ পিপিবি থেকে ৪০ পিপিএম তাপমাত্রা পরিসীমাঃ ০ থেকে ১৩০ ডিগ্রি সেলসিয়াস অক্সাইগোল্ড জিঃ পরিমাপ পরিসীমাঃ২ পিপিবি থেকে ৪০ পিপিএম তাপমাত্রা পরিসীমা: 0 থেকে 130 oC অক্সিগোল্ড বিঃ পরিমাপ পরিসীমাঃ 8ppb থেকে 40ppm তাপমাত্রা পরিসীমাঃ 0 থেকে 100 oC ■ আউটপুট পরিসীমা ডিও ঘনত্বঃ mg/l (ppm): min.: 1 mg/l (ppm) max.: 50 mg/l (ppm) ppb: min.: 1ppb max.:9999 পিপিবি % স্যাচুরেশন: ন্যূনতমঃ 10 % সর্বোচ্চঃ 600 % তাপমাত্রাঃ ন্যূনতম স্প্যান 25 oC সর্বোচ্চ স্প্যান 170 oC ■ পারফরম্যান্স (নির্ভুলতা) (স্পেসিফিকেশনগুলি সিমুলেটেড ইনপুট দিয়ে প্রকাশ করা হয়) পিপিএম মোডে পারফরম্যান্সঃ রৈখিকতাঃ ± 005 পিপিএম বা ±0.৮% F.S., যেটা বেশি তা বিবেচনা করুন পুনরাবৃত্তিযোগ্যতাঃ ±০.০৫ পিপিএম বা ±০.৮% F.S, যেটা বেশি তা বিবেচনা করুন নির্ভুলতাঃ ±০.০৫ পিপিএম বা ±০.৮% F.S, যেটা বেশি তা বিবেচনা করুন ppb মোডে পারফরম্যান্সঃ রৈখিকতাঃ ±১ ppb বা ±০।৮% F.এস, যেটি বেশি তা পুনরাবৃত্তিযোগ্যতাঃ ± 1 পিপিবি বা ± 0.8% এফএস, যেটি বেশি তা সঠিকতাঃ ± 1 পিপিবি বা ± 0.8% এফএস, যেটি বেশি তা তাপমাত্রা রৈখিকতাঃ ± 0.3 oC পুনরাবৃত্তিযোগ্যতাঃ ± 0.1 oC সঠিকতা:±0.3 oC দ্রষ্টব্যঃ "এফ.এস". মানে অ্যানালাইজার আউটপুটের সর্বাধিক সেটিং মান। ২-৫। ডিজিটাল সেন্সরের সাথে পিএইচ/অক্সাইডেশন-রেডাকশন সম্ভাব্যতা (পিএইচ/ওআরপি),FU20F pH/ORP SENCOM সেন্সর ■ ইনপুট স্পেসিফিকেশন FU20F এবং FLXA202 এর মধ্যে দ্বি-নির্দেশমূলক ডিজিটাল যোগাযোগ (RS-485) ■ ইনপুট রেঞ্জ (FU20F এর উপর নির্ভর করে) pH: 0 থেকে 14 পিএইচ ওআরপিঃ -1500 থেকে 1500 এমভি আরএইচঃ 0 থেকে 100 আরএইচ তাপমাত্রাঃ -10 থেকে 105 oC ■ আউটপুট রেঞ্জ পিএইচঃ মিনি স্প্যান 1 পিএইচ সর্বোচ্চ স্প্যান 20 পিএইচ ওআরপিঃ মিনি স্প্যান 100 এমভি সর্বোচ্চ স্প্যান 3000 এমভি আরএইচঃ মিনি স্প্যান 2 আরএইচ সর্বোচ্চ।স্প্যান 100 rH তাপমাত্রা: ন্যূনতম স্প্যান 25 oC সর্বোচ্চ স্প্যান 170 oC ফেব্রুয়ারী 02, 2016-00 4 সমস্ত অধিকার সংরক্ষিত। কপিরাইট © 2015, ইয়োকোগাওয়া ইলেকট্রিক কর্পোরেশন জিএস 12A01A03-01EN 3. বৈদ্যুতিক ■ আউটপুট সংকেত সাধারণঃ৪-২০ এমএ ডিসি নোটের একটি আউটপুট: সহনশীলতাঃ ±0.02 mA দ্বি-দিকের HART ডিজিটাল যোগাযোগ, mA (4-20mA) সিগন্যালের উপর superimposed আউটপুট ফাংশনঃ রৈখিক বা অ-রৈখিক (21-পদক্ষেপ টেবিল) বার্ন আউট ফাংশনঃ(আইএসসি ব্যতীত নাম্বার ৪৩) HART/PH201G ছাড়া: নিচেঃ ৩.৬ এমএ (সিগন্যালঃ পিএইচ/ওআরপি, এসসি এবং ডিও-র জন্য ৩.৮ থেকে ২০.৫ এমএ) (সিগন্যালঃ আইএসসির জন্য ৩.৯ থেকে ২০.৫ এমএ) উপরেঃ ২২ এমএ হার্ট/পিএইচ২০জিঃ নিচেঃ পিএইচ/ওআরপি, এসসি এবং ডিও-র জন্য ৩.৬ এমএ নিচেঃ আইএসসির জন্য ৩.৯ এমএ (সিগন্যালঃ ৩.৮ থেকে ২০ এমএ)pH/ORP এর জন্য 5 mA, SC এবং DO) (সিগন্যালঃ ISC এর জন্য 3.9 থেকে 20.5 mA) আপঃ 22mA ■ পাওয়ার সাপ্লাই নামমাত্র 24 V DC লুপ চালিত সিস্টেম এক (1) সেন্সর মডিউল (1 ইনপুট): 16 থেকে 40V DC (পিএইচ / ORP (অ্যানালগ সেন্সর) এর জন্য),SC এবং DO) 17 থেকে 40V DC (ISC এর জন্য) 21 থেকে 40V DC (পিএইচ / ORP SENCOM সেন্সরের জন্য) দুটি (2) সেন্সর মডিউল (2 ইনপুট): ২২.৮ থেকে ৪০ ভোল্ট ডিসি (পিএইচ/ওআরপি (অ্যানালগ সেন্সর), এসসি এবং ডিও) দ্রষ্টব্যঃ যখন FLXA202 হার্ট যোগাযোগের মাল্টি ড্রপ মোডে ব্যবহৃত হয়, তখন আউটপুট সংকেত ১২ থেকে পরিবর্তিত হয়।5 mA DC থেকে 4 mA DC পাওয়ার চালু হওয়ার পরেচিত্র 1 pH/ORP (অ্যানালগ সেন্সর) এর জন্য সরবরাহ ভোল্টেজ এবং লোড প্রতিরোধের,SC এবং DO চিত্র 2 ISC এবং pH/ORP SENCOM সেন্সরের জন্য সরবরাহ ভোল্টেজ এবং লোড প্রতিরোধ Feb. 02, 2016-00 ● সর্বোচ্চ লোড প্রতিরোধের pH/ORP (অ্যানালগ সেন্সর), SC এবং DO: চিত্র 1 দেখুন। ISC এবং pH/ORP SENCOM সেন্সরঃ চিত্র 2 দেখুন। ■ টাচ স্ক্রিন সহ LCD ডিসপ্লেঃ কালো/সাদাঃ213 x 160 পিক্সেল স্পর্শ পর্দায় কন্ট্রাস্ট সামঞ্জস্য উপলব্ধ বার্তা ভাষা: 12 (ইংরেজি, চীনা, চেক, ফরাসি, জার্মান, ইতালীয়, জাপানি, কোরিয়ান, পোলিশ, পর্তুগিজ, রাশিয়ান এবং স্প্যানিশ) এক বিশ্লেষক সব 12 ভাষায় আছে.ভাষা এবং ভাষা নামগুলির একটি নির্বাচন জন্য বর্ণনা ইংরেজিতে লেখা হয়. দ্রষ্টব্যঃ শুধুমাত্র ইংরেজি বর্ণমালা এবং সংখ্যাসূচক একটি ট্যাগ নম্বর, প্রদর্শন পর্দায় প্রতিটি মানের জন্য একটি অতিরিক্ত বিবরণ এবং পাসওয়ার্ড জন্য উপলব্ধ. দ্রষ্টব্যঃ শুধুমাত্র পর্দায় বার্তা ভাষা জন্য,12 টি ভাষা উপলব্ধ. ৪. যান্ত্রিক ও অন্যান্য ■ হাউজিং কেস, কভারঃ • অ্যালুমিনিয়াম খাদ ঢালাই + ইপোক্সি লেপ • অ্যালুমিনিয়াম খাদ ঢালাই + ইউরেথান লেপ • অ্যালুমিনিয়াম খাদ ঢালাই + উচ্চ ক্ষয় প্রতিরোধক লেপ রঙঃসিলভার গ্রে সুরক্ষা: আইপি 66 (কানাডা ব্যতীত), টাইপ 4 এক্স (কানাডা ব্যতীত), টাইপ 3 এস / 4 এক্স (কানাডা) ■ ক্যাবল এবং টার্মিনাল ক্যাবলের আকারঃ বাইরের ব্যাসার্ধঃ 6 থেকে 12 মিমি (এম 20 ক্যাবল গ্রন্থির জন্য উপযুক্ত) টার্মিনাল স্ক্রু আকারঃM4 স্ক্রু আপ টর্ক: ১.২ এন•এম ওয়্যার টার্মিনালঃ পিন টার্মিনাল, রিং টার্মিনাল এবং স্প্যাড টার্মিনাল বিশ্লেষকের পাওয়ার সাপ্লাই টার্মিনাল এবং সেন্সর টার্মিনালের জন্য ব্যবহার করা যেতে পারে। গ্রাউন্ডিং টার্মিনালঃ রিং টার্মিনাল ব্যবহার করা উচিত।পিন টার্মিনাল: পিন ব্যাসার্ধঃ সর্বোচ্চ ১.৯ মিমি রিং এবং স্প্যাড টার্মিনালঃ প্রস্থঃ সর্বোচ্চ ৭.৮ মিমি ■ ক্যাবল এন্ট্রি ৩ টি গর্ত, এম২০ ক্যাবল গ্রন্থি এক্স ৩ পিসি বন্ধ করুন প্লাগ এক্স ১ পিসি দ্রষ্টব্যঃ ক্যাবল গ্রন্থি এবং প্লাগ একটি বিশ্লেষক সহ সরবরাহ করা হয়,কিন্তু বিশ্লেষকের সাথে একত্রিত নয়■ মাউন্টিং মাউন্টিং হার্ডওয়্যার (বিকল্প): • ইউনিভার্সাল মাউন্টিং কিট (দ্রষ্টব্য) • পাইপ এবং প্রাচীর মাউন্টিং হার্ডওয়্যার • প্যানেল মাউন্টিং হার্ডওয়্যার দ্রষ্টব্যঃএই কিট পাইপ এবং প্রাচীর মাউন্ট হার্ডওয়্যার এবং প্যানেল মাউন্ট হার্ডওয়্যার রয়েছে. হুড (বিকল্প):• স্টেইনলেস স্টীল • ইউরেথান লেপযুক্ত স্টেইনলেস স্টীল • ইপোক্সি লেপযুক্ত স্টেইনলেস স্টীল ■ স্টেইনলেস স্টীল ট্যাগ প্লেট, ট্যাগ প্লেট যা ট্যাগ নম্বর লিখিত হয় বিশ্লেষক সঙ্গে বিতরণ করা হয়। ট্যাগ প্লেট ঝুলন্ত টাইপ হয়। 250 600 1000 0 18 24.7 ভোল্ট - 11.5 0.022 R = 1295 1617 22.8 40 ভোল্টেজ (ভি) 2-সেন্সর পরিমাপ লোড প্রতিরোধের (ওএম) ডিজিটাল যোগাযোগ পরিসীমা (হার্ট) 250 304 600 516 1000 0 18 24.7 V - 11.5 0.022 R = 1295 17 22.86 40 Except SENCOM ভোল্টেজ (V) লোড প্রতিরোধের (Ω) ডিজিটাল যোগাযোগ পরিসীমা (HART) 18.2 21 5 সমস্ত অধিকার সংরক্ষিত. কপিরাইট © 2015,ইয়োকোগাওয়া ইলেকট্রিক কর্পোরেশন জিএস 12A01A03-01EN ■ কন্ডাক্ট অ্যাডাপ্টার অপশনাল অ্যাডাপ্টার ব্যবহার করে: 3) • 1/2NPT (পরিমানঃ 3) • M20 x 1.5 (পরিমানঃ 3) এই কন্ডাক্ট অ্যাডাপ্টারগুলি একটি বিশ্লেষকের সাথে সরবরাহ করা হয়, তবে বিশ্লেষকের সাথে একত্রিত হয় না।■ হাউজিং কেসের আকার 165 x 165 x 155 মিমি (W x H x D) (ক্যাবল গ্রন্থি ছাড়াই) ■ ওজন আনুমানিক২.5 কেজি ■ পরিবেষ্টিত অপারেটিং তাপমাত্রা -20 থেকে +55 oC ■ স্টোরেজ তাপমাত্রা -30 থেকে +70 oC ■ আর্দ্রতা 10 থেকে 90% RH 40oC এ (অ-কন্ডেনসিং) ■ নথি নিম্নলিখিত নথিগুলি একটি বিশ্লেষকের সাথে সরবরাহ করা হয়কাগজের অনুলিপিঃ ইংরেজিতে লেখা স্টার্ট-আপ ম্যানুয়াল ইংরেজিতে লেখা সিডি-রোমের নিরাপত্তা সতর্কতাঃ Start-up Manual written in English User's Manual written in English Safety Regulations Manual for European region written in 25 languages General Specifications written in English Technical Information for HART Communication written in English User Setting Table of 5 kinds of measurement/sensor type written in English ■ Regulatory Compliance Safety: UL 61010-1 UL 61010-2-030 CAN/CSA-C22.2 No.61010-1 CAN/CSA-C22.2 No.61010-2-030 EN 61010-1 EN 61010-2-030 EMC: EN 61326-1 ক্লাস এ,টেবিল ২ (শিল্পক্ষেত্রে ব্যবহারের জন্য) EN 61326-2-3 AS/NZS CISPR11 RCM: EN 55011 ক্লাস A, গ্রুপ 1 কোরিয়া ইলেক্ট্রোম্যাগনেটিক কনফরম্যান্স স্ট্যান্ডার্ড ক্লাস A 한국 전자파적합성 기준 ইনস্টলেশন উচ্চতাঃ 2000 মি বা তার কম IEC 61010 ভিত্তিক বিভাগঃআইইসি ৬১০১০ এর উপর ভিত্তি করে দূষণের মাত্রা: ২ (দ্রষ্টব্য ২) দ্রষ্টব্য ১ঃ ইনস্টলেশন বিভাগ, যাকে ওভার ভোল্টেজ বিভাগ বলা হয়, ইম্পলস প্রতিরোধ ভোল্টেজ নির্দিষ্ট করে।দুটি তারের ট্রান্সমিটার) এমন সার্কিটগুলির সাথে সংযোগের জন্য ব্যবহৃত হয় যেখানে অস্থায়ী ওভারভোল্টেজগুলিকে যথাযথভাবে কম স্তরে সীমাবদ্ধ করার জন্য ব্যবস্থা নেওয়া হয়দ্রষ্টব্য 2: দূষণের মাত্রা কঠিন, তরল, গ্যাস বা অন্যান্য অন্তর্ভুক্তির উপস্থিতির মাত্রা নির্দেশ করে যা ডাইলেক্ট্রিক শক্তি হ্রাস করতে পারে। ডিগ্রি 2 হল স্বাভাবিক অভ্যন্তরীণ পরিবেশ।অভ্যন্তরীণ নিরাপত্তা এবং অগ্নিসংযোগ (সফিক্স কোড টাইপ : -CB, -CD, -DD): ATEX অন্তর্নিহিত নিরাপত্তা অনুমোদন প্রযোজ্য মান বিস্ফোরক বায়ুমণ্ডল EN 60079-0:2012/A11: 2013 সরঞ্জাম - সাধারণ প্রয়োজনীয়তা EN 60079-11:২০১২ অভ্যন্তরীণ সুরক্ষা দ্বারা সরঞ্জাম সুরক্ষা সুরক্ষা প্রকার II 1 G Ex ia IIC T4 Ga গ্রুপ: II বিভাগঃ 1G T4: পরিবেষ্টিত তাপমাত্রার জন্যঃ20 থেকে 55oC বায়ুমণ্ডলীয় চাপঃ 80kPa (0.8bar) থেকে 110kPa (1.1bar) আইইসিএক্স অন্তর্নিহিত নিরাপত্তা অনুমোদন প্রযোজ্য মান IEC 60079-0: 2011 পার্ট 0:সরঞ্জাম - সাধারণ প্রয়োজনীয়তা IEC 60079-11: ২০১১ পার্ট ১১: অভ্যন্তরীণ সুরক্ষা দ্বারা সরঞ্জাম সুরক্ষা ০আই ০ সুরক্ষার প্রকার Ex ia IIC T4 Ga T4: পরিবেষ্টিত তাপমাত্রার জন্যঃ ০২০ থেকে ৫৫oC বায়ুমণ্ডলীয় চাপঃ ৮০kPa (০.৮বার) থেকে ১১০kPa (১)1bar) FM অভ্যন্তরীণ নিরাপত্তা এবং অ-প্ররোচিত অনুমোদন প্রযোজ্য মানক ক্লাস-3600: বিপজ্জনক (শ্রেণীবদ্ধ) স্থানে ব্যবহারের জন্য বৈদ্যুতিক সরঞ্জামগুলির জন্য ২০১১ অনুমোদনের মান সাধারণ প্রয়োজনীয়তা ক্লাস-৩৬১০ঃক্লাস I-এ ব্যবহারের জন্য অন্তর্নিহিতভাবে নিরাপদ যন্ত্রপাতি এবং সংশ্লিষ্ট যন্ত্রপাতিগুলির জন্য 2010 অনুমোদনের মান, II, এবং III, বিভাগ 1, বিপজ্জনক (শ্রেণীবদ্ধ) স্থান ক্লাস-3611: 2004 ক্লাস I এবং II, বিভাগ 2 এবং ক্লাস III, বিভাগ 1 এবং 2 এ ব্যবহারের জন্য অ-জ্বলন্ত বৈদ্যুতিক সরঞ্জাম,বিপজ্জনক (শ্রেণীবদ্ধ) স্থান ক্লাস-3810: ২০০৫ পরিমাপ, নিয়ন্ত্রণ এবং পরীক্ষাগার ব্যবহারের জন্য বৈদ্যুতিক সরঞ্জাম ANSI/NEMA 250:2014 বৈদ্যুতিক সরঞ্জামের জন্য আবরণ (সর্বোচ্চ ১০০০ ভোল্ট) ANSI/ISA 60079-0 2013 পার্ট ০:সাধারণ প্রয়োজনীয়তা ANSI/ISA 60079-11 2014 পার্ট 11: অন্তর্নিহিত সুরক্ষা দ্বারা সরঞ্জাম সুরক্ষা ¢i ¢ সুরক্ষার ধরণ ক্লাস I, বিভাগ 1, গ্রুপ A, B, C এবং D (অন্তর্নিহিতভাবে নিরাপদ) ক্লাস I, বিভাগ 2, গ্রুপ A, B, C এবং D (অগ্নিসংক্রান্ত) ক্লাস I,জোন ০, হজায় গ্রুপ IIC
