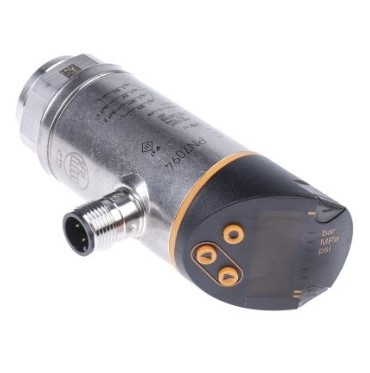

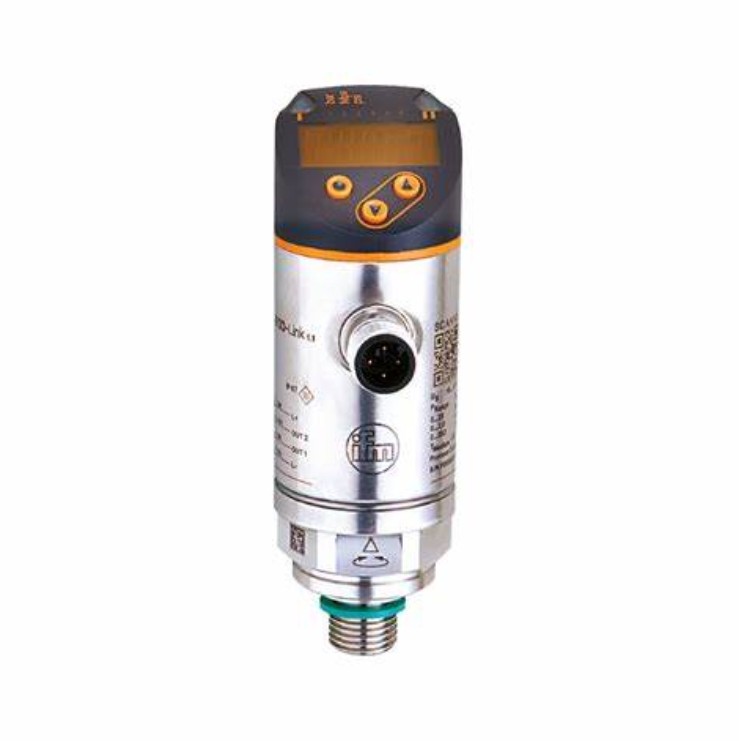

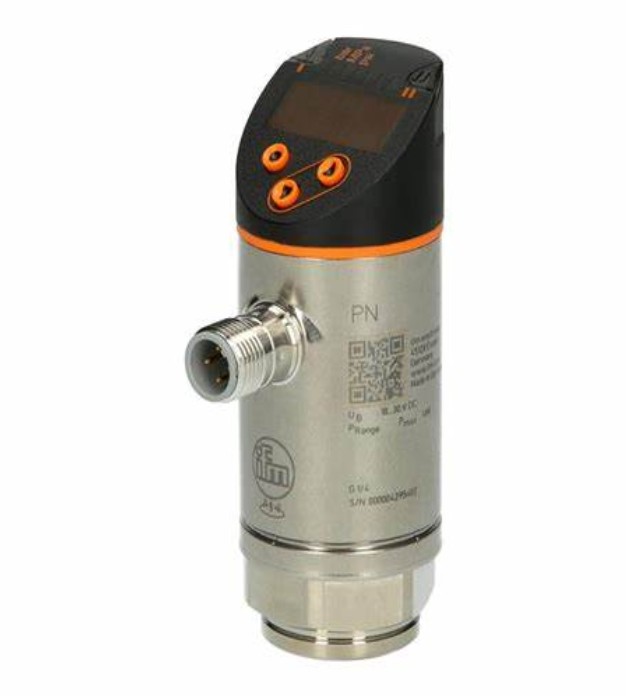

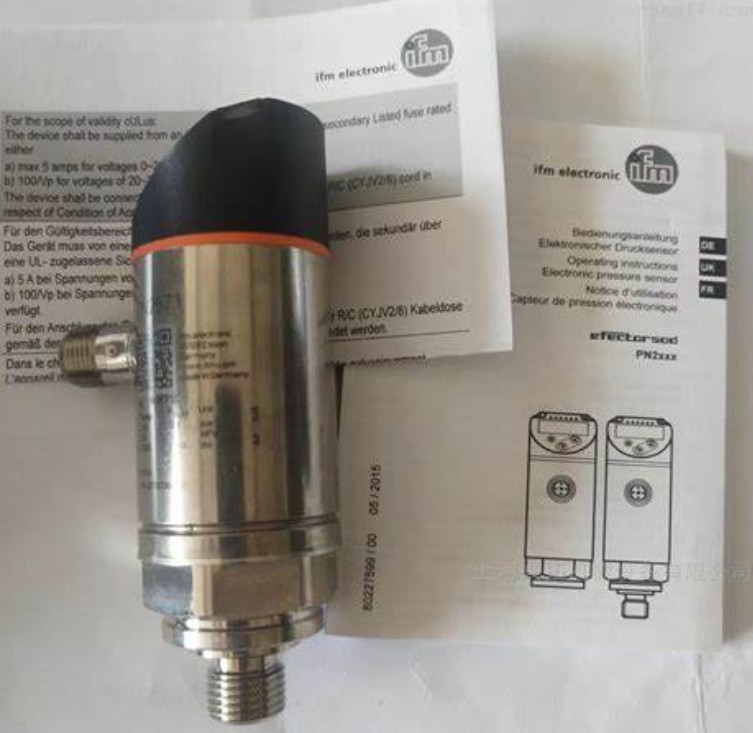

ডিসপ্লে সহ আইএফএম চাপ সেন্সর PN2571 PN-250-SEG14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম IFM
সাক্ষ্যদান CE
মডেল নম্বার PN2571
ন্যূনতম চাহিদার পরিমাণ 1
মূল্য USD$370
প্যাকেজিং বিবরণ কার্টুন
ডেলিভারি সময় 4-6 সপ্তাহ
পরিশোধের শর্ত L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
মাঝারি তাপমাত্রা [°সে] -25...80 ভ্যাকুয়াম প্রতিরোধের [mbar] -1000
পাওয়ার-অন বিলম্ব সময় [গুলি] হ্যাঁ। মোট আউটপুট সংখ্যা 2
বিশেষভাবে তুলে ধরা

PN2571 ডিসপ্লে সহ চাপ সেন্সর

,

ডিসপ্লে সহ আইএফএম চাপ সেন্সর

,

ডিসপ্লে সহ মার্কিন চাপ সেন্সর
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
পণ্যের বৈশিষ্ট্য
ইনপুট এবং আউটপুট সংখ্যা ডিজিটাল আউটপুট সংখ্যাঃ ২; অ্যানালগ আউটপুট সংখ্যাঃ ১
পরিমাপ পরিসীমা
0...২৫০ বার 0...৩৬২৫ পিএসআই 0...২৫ এমপিএ
প্রসেস সংযোগ গ্রিডযুক্ত সংযোগ G 1/4 বাহ্যিক গ্রিড (DIN EN ISO 1179-2); অভ্যন্তরীণ গ্রিডঃM5
প্রয়োগ
সিস্টেম স্বর্ণায়িত পরিচিতি
পরিমাপ উপাদান ধাতব পাতলা ফিল্ম সেল
প্রয়োগ শিল্পের জন্য
গণমাধ্যম তরল ও গ্যাস
মাঝারি তাপমাত্রা [°C] - ২৫...80
মিনি. ফাটানোর চাপ
১২০০ বার ১৭৪০০ পিএসআই ১২০ এমপিএ
চাপ রেটিং
৫০০ বার ৭২৫০ পিএসআই ৫০ এমপিএ
ভ্যাকুয়াম প্রতিরোধ ক্ষমতা [এমবিআর] -১০০০
চাপের ধরন আপেক্ষিক চাপ
বৈদ্যুতিক তথ্য
অপারেটিং ভোল্টেজ [V] 18...৩০ ডিসি; (SELV/PELV)
বর্তমান খরচ [mA] < ৩৫
ন্যূনতম বিচ্ছিন্নতা প্রতিরোধ [MΩ] 100(৫০০ ভোল্ট ডিসি)
সুরক্ষা শ্রেণি তৃতীয়
বিপরীত মেরুতা সুরক্ষা হ্যাঁ
পাওয়ার-অন বিলম্ব সময় [s] 0.3
ইন্টিগ্রেটেড ওয়াচ হগ হ্যাঁ
ইনপুট / আউটপুট
ইনপুট এবং আউটপুট সংখ্যা ডিজিটাল আউটপুট সংখ্যাঃ ২; অ্যানালগ আউটপুট সংখ্যাঃ ১
আউটপুট
মোট আউটপুট সংখ্যা 2
আউটপুট সংকেত স্যুইচিং সিগন্যাল; এনালগ সিগন্যাল; আইও-লিঙ্ক; (কনফিগারযোগ্য)
বৈদ্যুতিক নকশা PNP/NPN
ডিজিটাল আউটপুট সংখ্যা 2
আউটপুট ফাংশন স্বাভাবিকভাবে খোলা / বন্ধ; (কনফিগারযোগ্য)
সর্বাধিক ভোল্টেজ ড্রপ স্যুইচিং আউটপুট ডিসি [V] 2
স্যুইচিং আউটপুট ডিসির স্থায়ী বর্তমান [এমএ] 250
স্যুইচিং ফ্রিকোয়েন্সি ডিসি [হার্জ] < ৫০০
অ্যানালগ আউটপুট সংখ্যা 1
অ্যানালগ বর্তমান আউটপুট [mA] 4...20; (স্কেলযোগ্য 1: 5)
সর্বাধিক লোড [Ω] 500
অ্যানালগ ভোল্টেজ আউটপুট [V] 0...10; (স্কেলযোগ্য 1: 5)
ন্যূনতম লোড প্রতিরোধ ক্ষমতা [Ω] 2000
শর্ট সার্কিট সুরক্ষা হ্যাঁ
শর্ট সার্কিট সুরক্ষার ধরন হ্যাঁ (অ-ল্যাচিং)
ওভারলোড সুরক্ষা হ্যাঁ
পরিমাপ/সেটিং রেঞ্জ
পরিমাপ পরিসীমা
0...২৫০ বার 0...৩৬২৫ পিএসআই 0...২৫ এমপিএ
অ্যানালগ শুরু পয়েন্ট
0...২০০ বার 0...২৯০০ পিএসআই 0...২০ এমপিএ
অ্যানালগ শেষ পয়েন্ট
50...২৫০ বার 725...৩৬২৫ পিএসআই 5...২৫ এমপিএ
কারখানার সেটিং / সিএমপিটি = ২
সেট পয়েন্ট SP
1.5...২৫০ বার 25...৩৬২৫ পিএসআই 0.15...২৫ এমপিএ
রিসেট পয়েন্ট rP
0.5...২৪৯ বার 10...3610 psi 0.05...24.9 এমপিএ
SP এবং rP এর মধ্যে সর্বনিম্ন পার্থক্য
1.5 বার ১৫ পিএসআই 0.15 এমপিএ
পর্যায়ক্রমে
0.5 বার ৫ পিএসআই 0.০৫ এমপিএ
Status_B উচ্চ রেজোলিউশন / CMPT = 3
সেট পয়েন্ট SP
1.6...২৫০ বার 23...৩৬২৬ পিসি 0.16...২৫ এমপিএ
রিসেট পয়েন্ট rP
0.5...২৪৯ বার 8...৩৬১১ পিসি 0.05...24.9 এমপিএ
SP এবং rP এর মধ্যে সর্বনিম্ন পার্থক্য
1১ বার ১৫ পিএসআই 0.11 এমপিএ
পর্যায়ক্রমে
0১ বার ১ পিএসআই 0.01 এমপিএ
সঠিকতা / বিচ্যুতি
সুইচ পয়েন্ট সঠিকতা [% স্প্যান] < ± 0,4; (নিচে ঘুরিয়ে দিন 1:1)
পুনরাবৃত্তিযোগ্যতা [% স্প্যান] < ± 0,1; (তাপমাত্রার ওঠানামা < ১০ কে; কমে যাওয়া ১ঃ১)
বৈশিষ্ট্যগুলির বিচ্যুতি [স্প্যানের %] < ± 0,25 (বিএফএসএল) / < ± 0,5 (এলএস);1; BFSL = সেরা ফিট সোজা লাইন; LS = সীমা মান সেটিং)
হাইস্টেরেসিস বিচ্যুতি [স্প্যানের %] < ± 0,1; (নিচে ঘুরিয়ে দিন 1:1)
দীর্ঘমেয়াদী স্থিতিশীলতা [% স্প্যান] < ± 0,05; (নিম্ন 1:1(প্রতি ৬ মাস)
তাপমাত্রা সহগ শূন্য পয়েন্ট [% স্প্যান / 10 K] 0,2; (-২৫...৮০ ডিগ্রি সেলসিয়াস)
তাপমাত্রা সহগ ব্যাসার্ধ [% ব্যাসার্ধ / 10 K] 0,2; (-২৫...৮০ ডিগ্রি সেলসিয়াস)
সঠিকতা / বিচ্যুতি সম্পর্কে নোট ডিএনভি জিএল-এর অধীনে সুইচ পয়েন্ট নির্ভুলতা, রৈখিকতার ত্রুটিঃ < ± 1%: < ± 1%
প্রতিক্রিয়া সময়
প্রতিক্রিয়া সময় [ms] < ১।5
বিলম্ব সময় প্রোগ্রামযোগ্য dS, dr [s] 0...50
ডাম্পিং প্রসেস মান dAP [s] 0...4
অ্যানালগ আউটপুট dAA [s] এর জন্য ডাম্পিং 0...4
সর্বাধিক প্রতিক্রিয়া সময় অ্যানালগ আউটপুট [ms] 3
সফটওয়্যার / প্রোগ্রামিং
প্যারামিটার সেটিং বিকল্প হাইস্টেরসিস / উইন্ডো; স্বাভাবিকভাবে খোলা / বন্ধ; চালু / বন্ধ করার বিলম্ব; ডিম্পিং; প্রদর্শন ইউনিট; বর্তমান / ভোল্টেজ আউটপুট
ইন্টারফেস
যোগাযোগ ইন্টারফেস আইও-লিঙ্ক
ট্রান্সমিশন প্রকার COM2 (38,4 kBaud)
আইও-লিঙ্ক সংশোধন 1.1
এসডিসিআই স্ট্যান্ডার্ড আইইসি ৬১১৩১-৯
এসআইও মোড হ্যাঁ
প্রয়োজনীয় মাস্টার পোর্ট ক্লাস A; (পিন ২ সংযুক্ত না হলেঃ B)
সমর্থিত ডিভাইস আইডি
অপারেশনের ধরন ডিভাইস আইডি
কারখানার সেটিং / সিএমপিটি = ২ 460
Status_B উচ্চ রেজোলিউশন / CMPT = 3 639
নোট
আরও তথ্যের জন্য দয়া করে IODD PDF ফাইলটি দেখুন "Downloads"
কারখানার সেটিং / সিএমপিটি = ২
প্রোফাইল স্মার্ট সেন্সর: প্রসেস ডেটা ভেরিয়েবল; ডিভাইস সনাক্তকরণ, ডিভাইস ডায়গনিস্টিক
প্রক্রিয়া চক্রের সময় [ms] 2.3
আইও-লিঙ্ক রেজল্যুশন চাপ [বার] 0.1
আইও-লিঙ্ক প্রসেস ডেটা (চক্রীয়)
ফাংশন বিট দৈর্ঘ্য
চাপ 14
বাইনারি স্যুইচিং তথ্য 2
আইও-লিঙ্ক ফাংশন (অ্যাসিক্লিক) অ্যাপ্লিকেশন নির্দিষ্ট ট্যাগ
Status_B উচ্চ রেজোলিউশন / CMPT = 3
প্রোফাইল স্মার্ট সেন্সর ইডি২ঃ ডিজিটাল মিটারিং সেন্সর (০x০০০এ), সনাক্তকরণ ও নির্ণয় (০x৪০০০)
প্রক্রিয়া চক্রের সময় [ms] 3
আইও-লিঙ্ক রেজল্যুশন চাপ [বার] 0.1
আইও-লিঙ্ক প্রসেস ডেটা (চক্রীয়)
ফাংশন বিট দৈর্ঘ্য
চাপ 16
ডিভাইসের অবস্থা 4
বাইনারি স্যুইচিং তথ্য 2
আইও-লিঙ্ক ফাংশন (অ্যাসিক্লিক) অ্যাপ্লিকেশন নির্দিষ্ট ট্যাগ
অপারেটিং শর্তাবলী
পরিবেশে তাপমাত্রা [°C] - ২৫...80
স্টোরেজ তাপমাত্রা [°C] - ৪০...100
সুরক্ষা আইপি ৬৫; আইপি ৬৭
পরীক্ষা / অনুমোদন
ই এম সি
DIN EN 61000-6-2
DIN EN 61000-6-3
শক প্রতিরোধের
DIN EN 60068-2-27 ৫০ গ্রাম (১১ এমএস)
কম্পন প্রতিরোধের
DIN EN 60068-2-6 ২০ জি (১০-২০০০ হার্জ)
এমটিটিএফ [বছর] 129
ইউএল অনুমোদন
ইউএল অনুমোদনের নম্বর J014
চাপ সরঞ্জাম নির্দেশিকা সুষ্ঠু প্রকৌশল অনুশীলন; গ্রুপ ২ এর তরলগুলির জন্য ব্যবহার করা যেতে পারে; অনুরোধের ভিত্তিতে গ্রুপ ১ এর তরল
যান্ত্রিক তথ্য
ওজন [জি] 261.5
উপাদান স্টেইনলেস স্টীল (630/1.4542/17-4 PH); স্টেইনলেস স্টীল (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
উপকরণ (নরম অংশ) স্টেইনলেস স্টীল (630/1.4542/17-4 PH)
মিনি চাপ চক্র ১০০ মিলিয়ন
টার্নিং টর্ক [এনএম] 25...35; (প্রস্তাবিত টার্নিং টর্ক; তৈলাক্তকরণ, সিলিং এবং চাপের রেটিং উপর নির্ভর করে)
প্রসেস সংযোগ গ্রিডযুক্ত সংযোগ G 1/4 বাহ্যিক গ্রিড (DIN EN ISO 1179-2); অভ্যন্তরীণ গ্রিডঃM5
প্রক্রিয়া সংযোগ সিলিং FKM (DIN EN ISO 1179-2)
ইন্টিগ্রেটেড রিস্ট্রিক্টর এলিমেন্ট না (পুনরায় ইনস্টল করা যাবে)
ডিসপ্লে / অপারেটিং উপাদান
প্রদর্শন
ডিসপ্লে ইউনিট 3 x LED, সবুজ (বার, পিএসআই, এমপিএ)
স্যুইচিং অবস্থা 2 x LED, হলুদ
পরিমাপকৃত মান আলফানিউমেরিক ডিসপ্লে, লাল/সবুজ চার অঙ্কের
