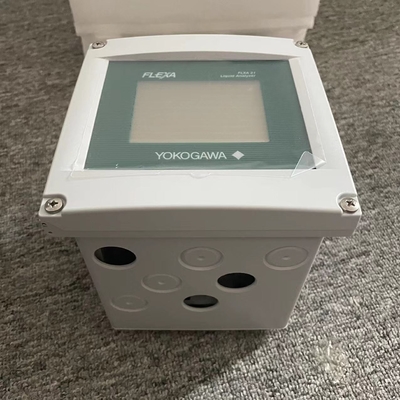

ইয়োকাগাওয়া FLEXA সিরিজ বিশ্লেষক FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-N-NN দুই তারের সিস্টেম বিশ্লেষক

FLXA202/FLXA21 আবহাওয়া প্রতিরোধী এবং ভিতরে এবং বাইরে উভয় ইনস্টল করা যেতে পারে।যন্ত্র এবং সেন্সরের মধ্যে দীর্ঘ ক্যাবল রান এড়ানোর জন্য সেন্সরের যতটা সম্ভব কাছাকাছি ইনস্টল করা উচিতযখন pH সেন্সর ব্যবহার করা হয়, সেন্সর ক্যাবল সহ তারের দৈর্ঘ্য 20 মিটার (65.6 ফুট) অতিক্রম করা উচিত নয়; 60 মিটার (197 ফুট) যখন BA10 এক্সটেনশন বক্স এবং WF10 ক্যাবল ব্যবহার করা হয়।একটি পরিবাহিতা সেন্সর জন্য তারের রান 60 মিটার (197 ফুট) অতিক্রম করা উচিত নয়. দ্রবীভূত অক্সিজেনের জন্য সেন্সর ক্যাবলের দৈর্ঘ্য 30 মিটার (100 ফুট) অতিক্রম করা উচিত নয়। SENCOM pH/ORP এর জন্য সেন্সর ক্যাবলের দৈর্ঘ্য 20 মিটার (65.6 ফুট) অতিক্রম করা উচিত নয়।এমন একটি ইনস্টলেশন সাইট নির্বাচন করুন যেখানে পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতা যন্ত্রের স্পেসিফিকেশনের সীমার মধ্যে থাকে (বিভাগ ২ দেখুন). যদি যন্ত্রটি বাইরে ইনস্টল করা হয় এবং সরাসরি সূর্যালোকের সংস্পর্শে থাকে, তবে একটি সানশ্যাড হাউজ ব্যবহার করা উচিত। পরিবেষ্টিত অপারেটিং তাপমাত্রাঃ -20 থেকে +55 oC স্টোরেজ তাপমাত্রাঃ -30 থেকে +70 oC আর্দ্রতাঃ10 থেকে 90% RH 40oC এ (কন্ডেনসিং নয়) নিম্নলিখিত শর্ত পূরণ করে এমন একটি ইনস্টলেশন সাইট নির্বাচন করুন. • Mechanical vibrations and shocks are negligible • No relay switch and power switch are installed close to the converter • There is space for cable connection beneath the cable glands • Not exposed to direct sunlight or severe weather conditions • Maintenance is possible • No corrosive atmosphere • Water Protection: IP66, NEMAType 4X (মার্কিন যুক্তরাষ্ট্র), টাইপ 4X ((কানাডা

গ্রাউন্ডিং টার্মিনাল সংযুক্ত করার পদ্ধতি FLXA202 এবং FLXA21 এর জন্য ভিন্ন। ব্যবহারকারীর নিরাপত্তা এবং হস্তক্ষেপের বিরুদ্ধে যন্ত্র রক্ষা করার জন্য,কনভার্টার হাউজ সবসময় একটি শ্রেণী D গ্রাউন্ড সংযুক্ত করা আবশ্যক (গ্রাউন্ড প্রতিরোধের 100 ওহম বা তার কম). l FLXA202 হাউজিং গ্রাউন্ডিং গ্রাউন্ডিংয়ের জন্য কনভার্টার হাউজিংয়ের বাইরে টার্মিনাল ব্যবহার করুন (চিত্র 2.9A) । একটি রিং টার্মিনাল ব্যবহার করুন।কনভার্টার এর টার্মিনাল ব্লকের টার্মিনালের সাথে একটি ডাবল-কর্জ বিক্ষিপ্ত তারের ঢাল সংযুক্ত করুন. ডিস্ট্রিবিউটরের গ্রাউন্ড টার্মিনালে ঢালটি সংযুক্ত করবেন না. l FLXA21 হাউজিং গ্রাউন্ডিং করুন হাউজিংয়ের টার্মিনাল ব্লকে গ্রাউন্ডিংয়ের জন্য একটি পৃথক ক্যাবল সংযুক্ত করুন (চিত্র 2.9B) ।3 এর বাইরের ব্যাসার্ধের একটি তারের ব্যবহার করুন.4 থেকে 7 মিমি। যেহেতু ক্যাবলটি খুব পাতলা, তাই ক্যাবল গ্রন্থির স্ট্যান্ডার্ড ক্যাপের ভিতরে হাতাটি স্থাপন করুন এবং তার মাধ্যমে ক্যাবলটি পাস করুন। হাতাগুলি ক্যাবল গ্রন্থির সাথে সরবরাহ করা হয় (চিত্র ২.৬) ।একটি বিতরণকারী একটি কনভার্টার সংযোগ করার সময়, কনভার্টার এর টার্মিনাল ব্লকের টার্মিনালের সাথে একটি ডাবল-কোর শেল্ডড ক্যাবলের ঢাল সংযুক্ত করুন।
