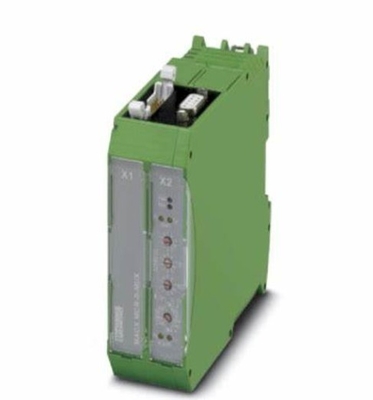

NS 35/7.5 অথবা NS 32 ফিনিক্স যোগাযোগ 2865599 সেন্সর HART মাল্টিপ্লেক্সার প্রোটোকল টাইপ HART

ফিনিক্স যোগাযোগ - MACX এনালগ সিরিজ সিগন্যাল কন্ডিশনার এবং সিগন্যাল কনভার্টার ম্যাক্স এনালগসিগন্যাল কন্ডিশনারগুলি ব্যাপক বিস্ফোরণ সুরক্ষা এবং কার্যকরী সুরক্ষা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য অসামান্য সুরক্ষা সরবরাহ করে। তারা নিরাপদ,ইন্টারফারেন্স মুক্ত অ্যানালগ এবং ডিজিটাল সিগন্যাল প্রসেসিংসকল অঞ্চল এবং উপাদান গোষ্ঠীর জন্য বিস্ফোরণ সুরক্ষার পাশাপাশি, MACX Analog SIL IEC/EN 61508 এবং PL EN ISO 13849 অনুযায়ী কার্যকরী নিরাপত্তা প্রদান করে।উপকারিতা:

• নিরাপদ বৈদ্যুতিক বিচ্ছিন্নতা এবং দীর্ঘ সেবা জীবন সঙ্গে উচ্চ সংকেত মানের কম স্ব-গরম করার জন্য ধন্যবাদ
• একক এবং দ্বি-চ্যানেল স্ট্যান্ডার্ড ফাংশনগুলির জন্য মাত্র 12.5 মিমি সামগ্রিক প্রস্থের সাথে উল্লেখযোগ্য স্থান সাশ্রয়
• নমনীয় সরবরাহঃ গ্রুপ ত্রুটি বার্তা বা 230 ভি এসি / ডিসি পর্যন্ত বিস্তৃত পরিসরের ইনপুট সহ মডুলার 24 ভি পাওয়ার ব্রিজিং
• কোডযুক্ত, প্লাগযোগ্য টার্মিনাল ব্লক সহ অপশনাল স্ক্রু বা পুশ-ইন সংযোগ সহ পরিষেবা-বান্ধব সংযোগ প্রযুক্তি
• সিস্টেম ক্যাবলিংয়ের জন্য কম্প্যাক্ট, শক্তিশালী টার্মিনেশন ক্যারিয়ারের সাথে দ্রুত সংকেত সংযোগ

• আইটেম নম্বর	2865599
  প্যাকিং ইউনিট	১ পিসি
  ন্যূনতম অর্ডার পরিমাণ	১ পিসি
  বিক্রয় কী	C402
  প্রোডাক্ট কী	CK11ZZ
  ক্যাটালগ পৃষ্ঠা	পৃষ্ঠা ১৭২ (সি-৫-২০১৯)
  জিটিআইএন	4046356153898
  এক টুকরো ওজন (প্যাকেজিং সহ)	206.4 গ্রাম
  এক টুকরো ওজন (প্যাকেজিং ছাড়া)	206.4 গ্রাম
  কাস্টমস ট্যারিফ নম্বর	85176200
  উৎপত্তি দেশ	DE

• মূল বাণিজ্যিক তথ্য

  অর্ডার কী	2865599
  প্যাকিং ইউনিট	১ পিসি
  ক্যাটালগ পৃষ্ঠা	পৃষ্ঠা 166 (C-5-2017)
  জিটিআইএন	4046356153898
  এক টুকরো ওজন (প্যাকেজিং ছাড়া)	211.৪০০ গ্রাম
  কাস্টমস ট্যারিফ নম্বর	85176200
  উৎপত্তি দেশ	ডি (জার্মানি)

  মাত্রা

  প্রস্থ	35.২ মিমি
  উচ্চতা	৯৯ মিমি
  গভীরতা	114.5 মিমি

  পরিবেশগত অবস্থা

  পরিবেশে তাপমাত্রা (অপারেশন)	-২০ ডিগ্রি সেলসিয়াস... ৬০ ডিগ্রি সেলসিয়াস
  পরিবেষ্টিত তাপমাত্রা (সংরক্ষণ/পরিবহন)	-৪০ ডিগ্রি সেলসিয়াস... ৮০ ডিগ্রি সেলসিয়াস
  সর্বাধিক অনুমোদিত আপেক্ষিক আর্দ্রতা (অপারেশন)	≤ ৯৫% (অ-কন্ডেনসিং)

  ফিল্ড ডিভাইস ইন্টারফেস (HART)

  চ্যানেল	16 বা 32; একটি সুইচ ব্যবহার করে নিয়ন্ত্রিত
  সংযোগ পদ্ধতি	ফ্ল্যাট রিবন ক্যাবল, ১৪ পজিশন (সহ)
  সিগন্যাল	হার্ট এফএসকে
  হার্ট স্পেসিফিকেশন	হার্ট ফিল্ড কমিউনিকেশন প্রোটোকল রেভ. ৬.০ (রেভ. ৪.০ পর্যন্ত নিচের দিকে সামঞ্জস্যপূর্ণ); FSK ফিজিক্যাল লেয়ার স্পেসিফিকেশন (রেভ. ৮.১)
  ডেটা ট্রান্সমিশন প্রদর্শন	দুই হলুদ "Tx" এবং "Rx" "হার্ট" LEDs
  প্রদর্শন ত্রুটি	লাল "ইআরআর" এলইডি (হার্ট বাসে ত্রুটির ক্ষেত্রে ফ্ল্যাশ করে)

  আরএস-৪৮৫ ইন্টারফেস

  সংযোগ পদ্ধতি	D-SUB-9 মহিলা সংযোগকারী
  সিগন্যাল	আরএস-৪৮৫
  তথ্য প্রবাহ নিয়ন্ত্রণ/প্রোটোকল	ওপিসি হার্ট সার্ভার, পিডিএম, পিআরএম এবং এফডিটি/ডিটিএম এর সাথে সামঞ্জস্যপূর্ণ
  বাসের সেগমেন্ট প্রতি হার্ট মাল্টিপ্লেক্সার সংখ্যা	সর্বোচ্চ ৩১
  ঠিকানা সেটিং	0...127; সামনে একটি ঘূর্ণন সুইচ ব্যবহার করে
  ডেটা রেট	9600 / 19200 / 38400 / 57600 [বিপিএস]; সামনে ঘোরানো সুইচ মাধ্যমে
  ট্রান্সমিশনের দৈর্ঘ্য	≤ ১২০০ মিটার
  প্রদর্শন	দুই হলুদ "Tx" এবং "Rx" "RS-485" LEDs

  সাধারণ তথ্য

  সরবরাহ ভোল্টেজ	২৪ ভি ডিসি
  সরবরাহের ভোল্টেজ পরিসীমা	১৮ ভোল্ট... ৩১.২ ভোল্ট
  সাধারণ বর্তমান খরচ	৫৫ এমএ
  নামমাত্র শক্তি খরচ	1.35 ওয়াট
  অপারেটিং ভোল্টেজ প্রদর্শন	সবুজ "পিডব্লিউআর" এলইডি
  নিম্ন ভোল্টেজ পর্যবেক্ষণ	হ্যাঁ (ভুল ডিভাইস / আউটপুট অবস্থা নেই)
  হার্ট সিগন্যাল/আরএস-৪৮৫ এর গ্যালভানিক বিচ্ছিন্নতা	৩৫০ ভি এসি
  একে অপরের মধ্যে হার্ট সংকেতগুলির গ্যালভানিক বিচ্ছিন্নতা	১০০ ভোল্ট ডিসি (ক্যাপাসিটিভ)
  হার্ট সিগন্যাল/সরবরাহের গ্যালভানিক বিচ্ছিন্নতা	৩৫০ ভি এসি
  RS-485/সাপ্লাই এর গ্যালভানিক বিচ্ছিন্নতা	৩৫০ ভি এসি
  ত্রুটি পর্যবেক্ষণ	প্রসেসর ত্রুটিঃ "পিডব্লিউআর" এলইডি ফ্ল্যাশ; হার্ট যোগাযোগের ত্রুটিঃ "ইআরআর" এলইডি ফ্ল্যাশ
  সম্মতি	সিই-সম্মত
