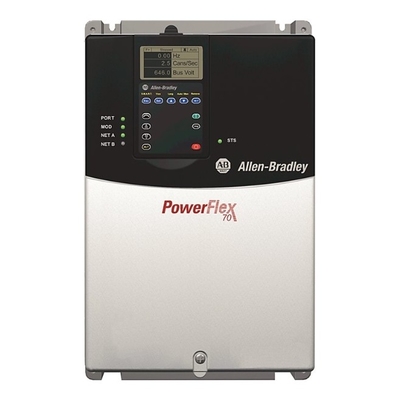

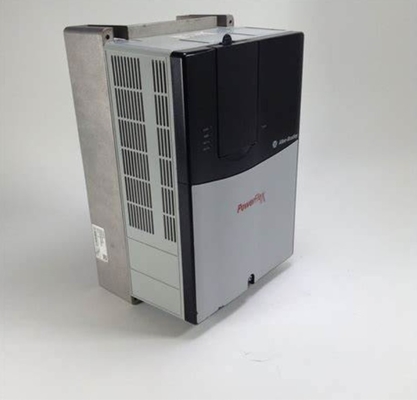

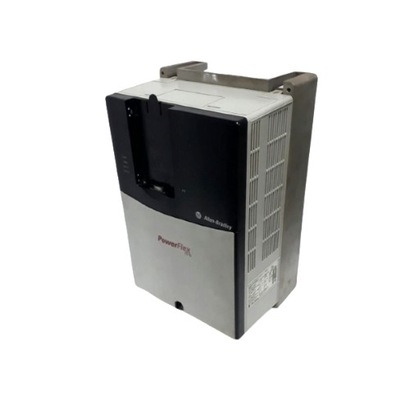

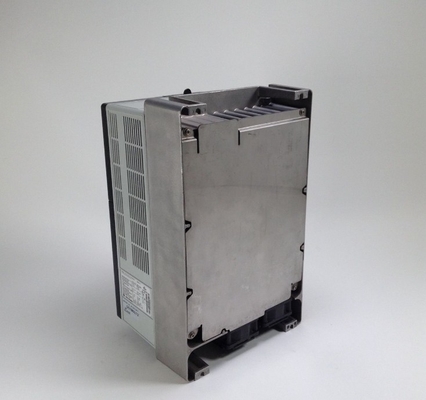

অ্যালেন-ব্র্যাডলি 20AC030A0AYNANC0 পাওয়ারফ্লেক্স 70 এসি ড্রাইভ 400 ভোল্ট এসি 3 ফেজ 30 এ 15 কেডব্লিউ স্বাভাবিক 11 কেডব্লিউ
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | Allen-Bradley |
| সাক্ষ্যদান | CE |
| মডেল নম্বার | 20AC030A0AYNANC0 |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| মূল্য | USD$1863 |
| প্যাকেজিং বিবরণ | কার্টুন |
| ডেলিভারি সময় | স্টক |
| পরিশোধের শর্ত | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা | 500PC |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| সুরক্ষা ডিগ্রী (আইপি) | আইপি ২০ | অ্যানালগ আউটপুট সংখ্যা | 1 |
|---|---|---|---|
| মেইনস ভোল্টেজ | 400 ভি | ইন্টিগ্রেটেড ব্রেকিং প্রতিরোধের | না. |
| বিশেষভাবে তুলে ধরা | 3 ফেজ পাওয়ারফ্লেক্স 70 এসি ড্রাইভ,১১ কিলোওয়াট পাওয়ারফ্লেক্স৭০ এসি ড্রাইভ,400 ভোল্ট এসি পাওয়ারফ্লেক্স 70 এসি ড্রাইভ |
||
পণ্যের বর্ণনা
টেকনিক্যাল স্পেসিফিকেশন
যান্ত্রিক
| সুরক্ষার মাত্রা (আইপি) | আইপি ২০ |
|---|---|
| শক | ১৫ জি পিক ১১ এমএস (± ১.০ এমএস) |
| কম্পন | 0.152 মিমি (0.006 ইঞ্চি) স্থানচ্যুতি, 1 জি শিখর |
বৈদ্যুতিক
| অ্যানালগ আউটপুট সংখ্যা | 1 |
|---|---|
| প্রধান ভোল্টেজ | ৪০০ ভোল্ট |
| ইন্টিগ্রেটেড ব্রেকিং রেজিস্ট্যান্স | না. |
| অভ্যন্তরীণ গতিশীল ব্রেক প্রতিরোধক | ৬২ ওম |
| ব্রেক আইজিবিটি | ব্রেক আইজিবিটি ইনস্টল করা |
| বাসের নিম্ন ভোল্টেজ আউটপুট বন্ধ | 305V DC @ 380/400V |
| বাসের নিম্ন ভোল্টেজের ত্রুটির মাত্রা | ৩০০ ভোল্ট ডিসি @ ৩৮০/৪০০ ভোল্ট |
| অভ্যন্তরীণ যোগাযোগ মডিউল | কোন যোগাযোগ মডিউল নেই |
| এসি ইনপুট নিম্ন ভোল্টেজ ট্রিপ | 233V এসি @ 380/400V |
| বাস ভোল্টেজ, নাম | ৫৪০ ভোল্ট ডিসি @ ৩৮০/৪০০ ভোল্ট |
| বাস ওভারভোল্টেজ ট্রিপ | 810V DC @ 380/400V |
| সার্কিট ব্রেকারের রেটিং বর্তমান, সর্বোচ্চ | ১২০ এ @ ৪০০ ভোল্ট এসি, ৩ ফেজ |
| মোটর সার্কিট প্রটেক্টর রেটাল বর্তমান, সর্বোচ্চ | 50A @ 400V এসি, 3-ফেজ |
| নামমাত্র আউটপুট বর্তমান, অবিচ্ছিন্ন | 30A @ 400V এসি, 3-ফেজ |
| আউটপুট বর্তমানের নাম, ১ মিনিট | ৩৩ এ @ ৪০০ ভোল্ট এসি, ৩ ফেজ |
| আউটপুট বর্তমানের নাম, ৩ সেকেন্ড | ৪৫ এ @ ৪০০ ভোল্ট এসি, ৩ ফেজ |
| লজিক কন্ট্রোল রাইড-থ্রু | 0.5 সেকেন্ড ন্যূনতম, 2 সেকেন্ড সাধারণ |
| ব্রেক রেজিস্টার | ড্রাইভ মাউন্ট করা ব্রেক রেজিস্টার ছাড়া |
| ইনপুট বর্তমানের নাম | 30.৩ এ @ ৪০০ ভোল্ট এসি, ৩ ফেজ |
| নথিপত্র | ম্যানুয়াল |
| ক্যারিয়ার ফ্রিকোয়েন্সি | স্ট্যান্ডার্ড কন্ট্রোলঃ ২, ৩, ৪, ৫, ৬, ৭, ৮, ৯ এবং ১০ কিলোহার্টজ, ভেক্টর কন্ট্রোলঃ ২, ৪, ৮ এবং ১২ কিলোহার্টজ, ড্রাইভের রেটিং ৪ কিলোহার্টজের উপর ভিত্তি করে |
| এনকোডার বর্গক্ষেত্র | 90° ±27° |
| এসি ইনপুট ওভারভোল্টেজ ট্রিপ | ৪৭৫ ভোল্ট এসি @ ৩৮০/৪০০ ভোল্ট |
| ইনপুট পাওয়ার রেটিং | 21 কেভিএ @ 400 ভোল্ট এসি, 3-ফেজ |
| ডুয়াল এলিমেন্ট টাইম বিলম্ব ফিউজ বর্তমান রেটিং | 40...৬০ এ @ ৪০০ ভোল্ট এসি, ৩ ফেজ |
| নন-টাইম রিলেজ ফিউজ বর্তমান রেটিং | 40...১২০ এ @ ৪০০ ভোল্ট এসি, ৩ ফেজ |
| হিট সিঙ্ক থার্মিস্টর | মাইক্রোপ্রসেসর ওভারটেম্প ট্রিপ দ্বারা পর্যবেক্ষণ করা |
| ড্রাইভ থেকে মোটর পাওয়ার অনুপাত, সর্বোচ্চ | প্রস্তাবিত অনুপাত ২ঃ১ এর চেয়ে বেশি নয় |
| স্টপ মোড | র্যাম্প, কোস্ট, ডিসি-ব্রেক, ফাস্ট ব্রেক, র্যাম্প-টু-হোল্ড এবং এস কার্ভ সহ একাধিক প্রোগ্রামযোগ্য স্টপ মোড |
| ফ্রিকোয়েন্সি নির্ভুলতা | ডিজিটাল ইনপুটঃ সেট আউটপুট ফ্রিকোয়েন্সির ±0.01% এর মধ্যে |
| ত্বরণ/বিঘ্ন | দুইটি স্বাধীনভাবে প্রোগ্রামযোগ্য অ্যাক্সেল এবং ডিসেল সময়। প্রতিটি সময় 0.1 সেকেন্ডের বৃদ্ধিতে 0 থেকে 3600 সেকেন্ড থেকে প্রোগ্রাম করা যেতে পারে |
| ডিজিটাল ইনপুট সংখ্যা | 6 |
| ডিজিটাল আউটপুট সংখ্যা | 2 |
| এনালগ ইনপুট সংখ্যা | 2 |
| অভ্যন্তরীণ ওয়াট ক্ষতি | 42.9 W @ 400V, 15 Hp স্বাভাবিক কাজ |
| মোটর ভোল্টেজ, নাম | ৪৬০ ভোল্ট @ ৩৮০...৪৮০ ভোল্ট ড্রাইভ, ৪৮০ ভোল্ট নামমাত্র লাইন ভোল্টেজ |
| ডিভাইস নেট এর জন্য সমর্থনকারী প্রোটোকল | হ্যাঁ। |
| মানব ইন্টারফেস মডেল | কোন হিম-খালি প্লেট নেই |
| শিল্প এলাকায় প্রয়োগ অনুমোদিত | হ্যাঁ। |
| বাহ্যিক ওয়াট ক্ষতি | 432.9 W @ 400V, 15 Hp স্বাভাবিক কাজ |
| মোট ওয়াট ক্ষতি | 475.8 W @ 400V, 15 Hp স্বাভাবিক কাজ |
| ইথারনেট/আইপি এর জন্য সমর্থনকারী প্রোটোকল | হ্যাঁ। |
| লাইন ভোল্টেজ, নাম | ৪৮০ ভোল্ট @ ৩৮০...৪৮০ ভোল্ট ড্রাইভ, ৪৬০ ভোল্ট নামমাত্র মোটর ভোল্টেজ |
| প্রধান ফ্রিকোয়েন্সি | ৫০ হার্জ |
| আউটপুট ফ্রিকোয়েন্সি পরিসীমা | স্ট্যান্ডার্ড কন্ট্রোলঃ ০-৪০০ হার্জ, উন্নত কন্ট্রোলঃ ০-৫০০ হার্জ |
| অভ্যন্তরীণ EMC ফিল্টারিং | সিই ইএমসি নির্দেশিকা অনুসারে দ্বিতীয় পরিবেশ ফিল্টার (89/336/EEC) |
| ফিডব্যাক বিকল্প | কোন প্রতিক্রিয়া নেই |
| ড্রাইভ পূর্ণ ক্ষমতা পরিসীমা | 460...528V @ 380...480V ড্রাইভ নামমাত্র ভোল্টেজ, মোটর 460V নামমাত্র ভোল্টেজ |
| ড্রাইভ অপারেটিং পরিসীমা | 342...528V @ 380...480V ড্রাইভ নামমাত্র ভোল্টেজ, মোটর 460V নামমাত্র ভোল্টেজ |
| টর্ক নিয়ন্ত্রন | ফিডব্যাক ছাড়াই +/-10%, ফিডব্যাক সহ +/- 5% |
| ঘরের ধরন | প্যানেল মাউন্ট-আইপি২০/এনইএমএ টাইপ ১ |
| আউটপুট বর্তমানের নাম | 30 এমপিআর, 15 কিলোওয়াট স্বাভাবিক কাজ, 11 কিলোওয়াট ভারী কাজ, ফ্রেম ডি |
| শীতলতা ভ্যান অপারেশন | ফ্রেম B, D, এবং E: ফ্যান যখন শক্তি প্রয়োগ করা হয় এবং চলমান অবস্থায় কাজ করে |
| নিয়ন্ত্রণের বিকল্প | 24 ভোল্ট আই/ও দিয়ে উন্নত নিয়ন্ত্রণ |
| ড্রাইভ ওভারকরেন্ট ট্রিপ | সফটওয়্যার বর্তমান সীমাঃ নামমাত্র বর্তমানের 20...160% |
| কার্যকারিতা | 97.৫% নামমাত্র অ্যাম্পিয়ার, নামমাত্র লাইন ভোল্ট |
| এনকোডার সরবরাহ | 5V/12V কনফিগারযোগ্য ± 5% |
| গতি নিয়ন্ত্রক-দ্রুততা নিয়ন্ত্রক | ফিডব্যাক ছাড়াই (ভেক্টর কন্ট্রোল মোড): 120:1 গতি পরিসীমা, 120:1 অপারেটিং পরিসীমা, 30 rad/sec ব্যান্ডউইথ জুড়ে বেস স্পিডের 0.1% |
| বর্তমান সীমা ক্ষমতা | প্রাক্টিভ বর্তমান সীমা 20 থেকে প্রোগ্রামযোগ্য... 160% নামমাত্র আউটপুট বর্তমান, স্বাধীনভাবে প্রোগ্রামযোগ্য আনুপাতিক এবং ইন্টিগ্রেটেড লাভ |
| নির্বাচনযোগ্য মোটর কন্ট্রোল | সম্পূর্ণ টিউনিং সহ সেন্সরবিহীন ভেক্টর। সম্পূর্ণ কাস্টম ক্ষমতা এবং ভেক্টর নিয়ন্ত্রণের সাথে স্ট্যান্ডার্ড ভি / এইচজি |
| ফ্রিকোয়েন্সি নিয়ন্ত্রণ-গতির নিয়ন্ত্রণ | স্লিপ কমপেনশন সহ (ভোল্ট প্রতি হার্টজ মোড): 40:1 গতি পরিসীমা, 40:1 অপারেটিং পরিসীমা, 10 rad/sec ব্যান্ডউইথ জুড়ে বেস স্পিডের 0.5% |
| ইনপুট ফেজ | তিন-ফেজ ইনপুট সমস্ত ড্রাইভের জন্য পূর্ণ রেটিং প্রদান করে। একক-ফেজ অপারেশন নামমাত্র বর্তমানের 50% প্রদান করে |
| নিয়ন্ত্রণ পদ্ধতি | প্রোগ্রামযোগ্য ক্যারিয়ার ফ্রিকোয়েন্সি সহ সাইন কোডযুক্ত পিডব্লিউএম। রেটগুলি সমস্ত ড্রাইভের জন্য প্রযোজ্য |
| এইচডব্লিউ-ইন্টারফেসের সংখ্যা RS-232 | 2 |
| এইচডব্লিউ-ইন্টারফেসের সংখ্যা RS-485 | 2 |
| এইচডব্লিউ-ইন্টারফেস ইউএসবির সংখ্যা | 2 |
| ধাপের আউটপুট সংখ্যা | 3 |
| ধাপের ইনপুট সংখ্যা | 3 |
| আপেক্ষিক সমতুল্য নেট ভোল্টেজ সহনশীলতা | ১০% |
| নিয়ন্ত্রণ উপাদান সহ | হ্যাঁ। |
| টিসিপি/আইপি এর জন্য সমর্থনকারী প্রোটোকল | হ্যাঁ। |
| PROFIBUS এর জন্য সমর্থনকারী প্রোটোকল | হ্যাঁ। |
| CAN এর জন্য সমর্থনকারী প্রোটোকল | হ্যাঁ। |
| Modbus এর জন্য সমর্থনকারী প্রোটোকল | হ্যাঁ। |
| ঘরোয়া ও বাণিজ্যিক এলাকায় ব্যবহারের অনুমতি | হ্যাঁ। |
| মোটর ওভারলোড সুরক্ষা | ক্লাস 10 এনইসি নিবন্ধ 430 অনুযায়ী মোটর ওভারলোড সুরক্ষা এবং এনইসি নিবন্ধ 430.126 (এ) (2) অনুযায়ী মোটর অতিরিক্ত তাপমাত্রা সুরক্ষা। UL 508C ফাইল E59272 |
| ইনপুট ফ্রিকোয়েন্সি সহনশীলতা | ৪৭ হার্জ |
| এনকোডার ডিউটি চক্র | ৫০% ± ১০% |
| ভোল্টেজ সহনশীলতা | -১০% |
| ডিসপ্লেসমেন্ট পাওয়ার ফ্যাক্টর (সমস্ত ড্রাইভ) | 0.98 গতি পরিসীমা জুড়ে |
| শর্ট সার্কিট রেটিং, সর্বোচ্চ | ২০০০০০ এম্পিয়ার সিমট্রিক |
| আউটপুট ভোল্টেজ পরিসীমা | 0 থেকে নামমাত্র মোটর ভোল্টেজ পর্যন্ত |
| এনকোডার প্রকার | ক্রমবর্ধমান, দ্বৈত চ্যানেল |
| পাওয়ার রাইড-থ্রু | পূর্ণ লোডে ১৫ মিলিসেকেন্ড |
| শর্ট সার্কিট ট্রিপ | ড্রাইভ আউটপুট উপর ফেজ-টু-ফেজ |
| গ্রাউন্ড ফ্যাক্ট ট্রিপ | ড্রাইভ আউটপুট এ ফেজ-টু-গ্রাউন্ড |
| ড্রাইভ থেকে মোটর পাওয়ার অনুপাত, মিনিট | ১ঃ২ অনুপাতের কম নয় |
| কন্ট্রোল লজিক গোলমাল প্রতিরোধের | শীর্ষ 1500V পর্যন্ত ঝরনা আর্ক ট্রানজিয়ান্ট |
| লাইন ট্রানজিয়েন্ট | IEEE C62.41-1991 অনুযায়ী 6000 ভোল্ট পর্যন্ত পিক |
| শর্ট সার্কিট বর্তমান, সর্বোচ্চ | নির্দিষ্ট ফিউজ/সার্কিট ব্রেকারের সক্ষমতার সাথে মেলে সর্বাধিক শর্ট সার্কিট বর্তমানের রেটিং |
| অন্তর্বর্তীকালীন অতিরিক্ত লোড | ১ মিনিট পর্যন্ত ১১০% ওভারলোড ক্ষমতা, ৩ সেকেন্ড পর্যন্ত ১৫০% ওভারলোড ক্ষমতা |
নির্মাণ
| উচ্চতা, প্রায় | আইপি৬৬, এনইএমএ/ইউএল টাইপ ৪এক্স/১২, ইনডোর ব্যবহারের জন্যঃ ৩৫০ মিমি |
|---|---|
| গভীরতা, প্রায় | IP66, NEMA/UL টাইপ 4X/12 ইনডোর ব্যবহারের জন্যঃ 210.7 মিমি |
| প্রস্থ, প্রায় | IP66, NEMA/UL টাইপ 4X/12 ইনডোর ব্যবহারের জন্যঃ 219.9 মিমি |
| ওজন, আনুমানিক | IP66, NEMA/UL টাইপ 4X/12 ইনডোর ব্যবহারের জন্যঃ 9.13 কেজি |
পরিবেশগত
| উচ্চতা | ডিরেটিং ছাড়াই সর্বোচ্চ ১০০০ মিটার (৩৩০০ ফুট) |
|---|---|
| সুরক্ষার মাত্রা (NEMA) | 1 |
| পরিবেষ্টিত বায়ুর তাপমাত্রা, সর্বোচ্চ | আইপি২০, এনইএমএ/ইউএল টাইপ ১ঃ ডিরেটিং ছাড়াই ০...৫০ °সি (৩২...১২২ °ফ) |
| বায়ুমণ্ডল | ড্রাইভটি এমন জায়গায় ইনস্টল করা যাবে না যেখানে পরিবেষ্টিত বায়ুমণ্ডলে অস্থির বা ক্ষয়কারী গ্যাস, বাষ্প বা ধুলো থাকে। যদি ড্রাইভটি অবিলম্বে ইনস্টল করা না হয়,ড্রাইভটি এমন জায়গায় সংরক্ষণ করুন যেখানে এটি ক্ষয়কারী বায়ুমণ্ডলের সংস্পর্শে না আসে |
| সংরক্ষণের তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস |
| আপেক্ষিক আর্দ্রতা | 5...৯৫% নন-কন্ডেনসিং |
| EN 61800-5-1 অনুযায়ী দূষণের মাত্রা 1 | কোন দূষণ ঘটে না, শুধুমাত্র শুষ্ক অ-পরিবাহী দূষণ ঘটে, এবং কোন প্রভাব নেই |
| EN 61800-5-1 অনুযায়ী দূষণের মাত্রা 4 | দূষণের ফলে ধারণক্ষম ধুলো, বৃষ্টি বা তুষারপাতের কারণে দীর্ঘস্থায়ী পরিবাহিতা সৃষ্টি হয় |
| EN 61800-5-1 অনুযায়ী দূষণের স্তর 3 | পরিবাহী দূষণ ঘটে, শুকনো অ-পরিবাহী দূষণ ঘটে এবং ঘনীভবনের কারণে পরিবাহী হয়ে যায় |
| EN 61800-5-1 অনুযায়ী দূষণের স্তর 2 | সাধারণত শুধুমাত্র অ-পরিবাহী দূষণ ঘটে, কখনও কখনও একটি অস্থায়ী পরিবাহিতা, condensation দ্বারা সৃষ্ট যখন ড্রাইভ অপারেশন বন্ধ করা হয় আশা করা হয় |
| চারপাশের পরিবেশ দূষণের মাত্রা | সমস্ত অভ্যন্তরীণ স্তর 1 এবং 2 দূষণের জন্য গ্রহণযোগ্য, একটি অভ্যন্তরীণ স্তর যা IP54 পূরণ করে বা অতিক্রম করে, NEMA/UL টাইপ 12, দূষণের স্তর 3 এবং 4 এর জন্য প্রয়োজনীয় |
