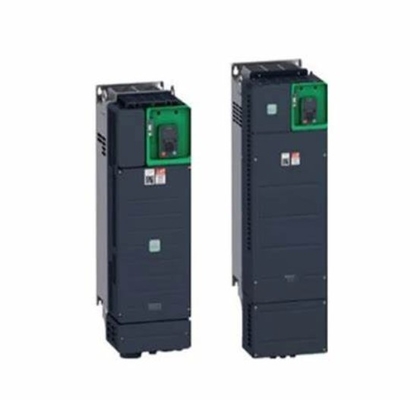

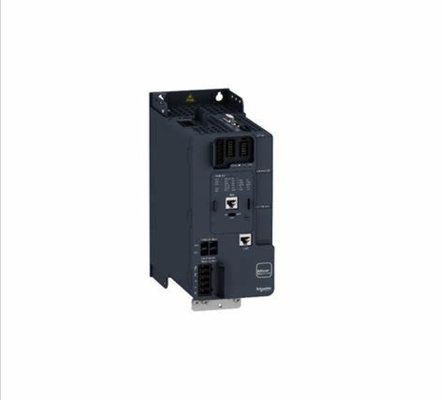

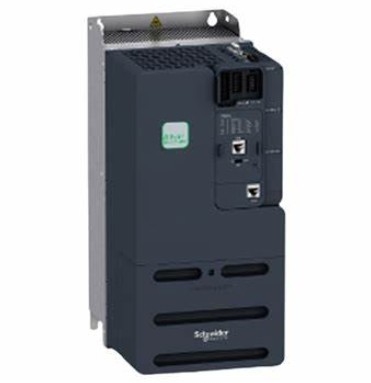

স্নাইডার ATV340U55N4 ভেরিয়েবল স্পিড ড্রাইভ আলটিভার মেশিন ATV340 5.5kW ভারী দায়িত্ব 400V 3 ফেজ

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Schneider
সাক্ষ্যদান CE
মডেল নম্বার ATV340U55N4
ন্যূনতম চাহিদার পরিমাণ 1
মূল্য USD$440
প্যাকেজিং বিবরণ কার্টুন
ডেলিভারি সময় 3-4 সপ্তাহ
পরিশোধের শর্ত L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পণ্য পরিসীমা আলটিভার মেশিন ATV340 পণ্য বা উপাদান প্রকার পরিবর্তনশীল গতি ড্রাইভ
পণ্য নির্দিষ্ট অ্যাপ্লিকেশন মেশিন বৈকল্পিক স্ট্যান্ডার্ড সংস্করণ
বিশেষভাবে তুলে ধরা

স্নাইডার ATV340U55N4 ভেরিয়েবল স্পিড ড্রাইভ

,

৪০০ ভোল্ট ভেরিয়েবল স্পিড ড্রাইভ

,

৩ ফেজ ভেরিয়েবল স্পিড ড্রাইভ
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

বিশেষ উল্লেখ

প্রধান
পণ্যের পরিসীমা আলটিভার মেশিন ATV340
পণ্য বা উপাদান প্রকার ভেরিয়েবল স্পিড ড্রাইভ
প্রোডাক্ট-নির্দিষ্ট প্রয়োগ মেশিন
বৈকল্পিক স্ট্যান্ডার্ড সংস্করণ
মাউন্ট মোড ক্যাবিনেট মাউন্ট
যোগাযোগ বন্দর প্রোটোকল মোডবাস সিরিয়াল
অপশন কার্ড যোগাযোগ মডিউল, প্রোফিবাস ডিপি ভি১
যোগাযোগ মডিউল, PROFINET
যোগাযোগ মডিউল, ডিভাইসনেট
যোগাযোগ মডিউল, CANopen
যোগাযোগ মডিউল, EtherCAT
পর্যায় ৩য় ধাপ
সরবরাহের ফ্রিকোয়েন্সি 50...৬০ হার্জ +/- ৫%
[আমাদের] নামমাত্র সরবরাহের ভোল্টেজ 380...৪৮০ ভোল্ট - ১৫...১০%
নামমাত্র আউটপুট বর্তমান 12.7 এ
মোটর পাওয়ার কিলোওয়াট 7.5 কিলোওয়াট স্বাভাবিক কাজ
5.5 কিলোওয়াট ভারী কাজ
সর্বোচ্চ ঘোড়ার শক্তি ১০ এইচপি
7 hp ভারী কাজ
ইএমসি ফিল্টার ক্লাস C3 ইএমসি ফিল্টার ইন্টিগ্রেটেড
আইপি সুরক্ষা ডিগ্রী আইপি ২০
পরিপূরক
বিচ্ছিন্ন ইনপুট নম্বর 5
বিচ্ছিন্ন ইনপুট প্রকার পিটিআই প্রোগ্রামযোগ্য ইনপুলস ইনপুট 0...30 কিলোহার্টজ, 24 ভি ডিসি 30 ভি)
DI1...DI5 নিরাপদ টর্ক বন্ধ, 24 V DC 30 V) 3.5 kOhm
প্রোগ্রামযোগ্য
পূর্বনির্ধারিত গতির সংখ্যা 16 পূর্বনির্ধারিত গতি
বিচ্ছিন্ন আউটপুট নম্বর 2.0
বিচ্ছিন্ন আউটপুট প্রকার প্রোগ্রামযোগ্য আউটপুট DQ1, DQ2 30 V DC 100 mA
এনালগ ইনপুট নম্বর 1
এনালগ ইনপুট প্রকার AI1 সফটওয়্যার কনফিগারযোগ্য বর্তমান 0...20 mA 250 ওহম 12 বিট
এআই১ সফটওয়্যার-কনফিগারযোগ্য তাপমাত্রা জোন্ড বা জল স্তর সেন্সর
AI1 সফটওয়্যার কনফিগারযোগ্য ভোল্টেজ 0...10 V DC 31.5 kOhm 12 বিট
AI2 সফটওয়্যার কনফিগারযোগ্য ভোল্টেজ - 10...10 V DC 31.5 kOhm 12 বিট
এনালগ আউটপুট নম্বর 1
অ্যানালগ আউটপুট প্রকার সফটওয়্যার কনফিগারযোগ্য ভোল্টেজ AQ1 0...10 V DC 470 ওহম 10 বিট
সফটওয়্যার কনফিগারযোগ্য বর্তমান AQ1 10...20 mA 500 ওহম 10 বিট
রিলে আউটপুট নম্বর 2
আউটপুট ভোল্টেজ <= পাওয়ার সাপ্লাই ভোল্টেজ
রিলে আউটপুট প্রকার রিলে আউটপুট R1A
রিলে আউটপুট R1C 100000 চক্র
রিলে আউটপুট R2A
রিলে আউটপুট R2C 100000 চক্র
সর্বাধিক স্যুইচিং বর্তমান রিলে আউটপুট R1C প্রতিরোধী, cos phi = 1 3 A 250 V AC
রিলে আউটপুট R1C প্রতিরোধী, cos phi = 1 3 A 30 V DC
রিলে আউটপুট R1C ইন্ডাক্টিভ, cos phi = 0.4 7 ms 2 A 250 V AC
রিলে আউটপুট R1C ইনডাকটিভ, cos phi = 0.4 7 ms 2 A 30 V DC
রিলে আউটপুট R2C প্রতিরোধী, cos phi = 1 5 A 250 V AC
রিলে আউটপুট R2C প্রতিরোধী, cos phi = 1 5 A 30 V DC
রিলে আউটপুট R2C ইন্ডাক্টিভ, cos phi = 0.4 7 ms 2 A 250 V AC
রিলে আউটপুট R2C ইন্ডাক্টিভ, cos phi = 0.4 7 ms 2 A 30 V DC
ন্যূনতম স্যুইচিং বর্তমান রিলে আউটপুট R1B 5 mA 24 V DC
রিলে আউটপুট R2C 5 mA 24 V DC
শারীরিক ইন্টারফেস ২-ক্যার RS 485
সংযোগকারী প্রকার ১ আরজে৪৫
অ্যাক্সেসের পদ্ধতি স্লেভ মোডবাস আরটিইউ
ট্রান্সমিশন হার 4.৮ কিলোবিট/সেকেন্ড
9.6 কিলোবিট/সেকেন্ড
19.২ কেবিট/সেকেন্ড
38.4 কেবিট/সেকেন্ড
ট্রান্সমিশন ফ্রেম আরটিইউ
ঠিকানার সংখ্যা ১...২৪৭
তথ্য বিন্যাস 8 বিট, কনফিগারযোগ্য অদ্ভুত, এমনকি বা কোন প্যারিটি
ধ্রুবীকরণের ধরন প্রতিবন্ধকতা নেই
4 চতুর্থাংশ অপারেশন সম্ভব সত্য
অ্যাসিনক্রোন মোটর নিয়ন্ত্রণ প্রোফাইল ভেরিয়েবল টর্ক স্ট্যান্ডার্ড
অপ্টিমাইজড টর্ক মোড
ধ্রুবক টর্ক স্ট্যান্ডার্ড
সিঙ্ক্রোনিক মোটর কন্ট্রোল প্রোফাইল স্থায়ী চুম্বক মোটর
অনিচ্ছুকতা মোটর
দূষণ মাত্রা 2 আইইসি 61800-5-1
সর্বাধিক আউটপুট ফ্রিকোয়েন্সি 0.599 কিলোহার্টজ
ত্বরণ এবং বিলম্ব র্যাম্প ০ থেকে পৃথকভাবে রেখাযুক্ত নিয়ন্ত্রিত01...9999 s
এস, ইউ অথবা কাস্টমাইজড
মোটর স্লিপ ক্ষতিপূরণ সামঞ্জস্যযোগ্য
লোড যাই হোক না কেন স্বয়ংক্রিয়
নিষ্ক্রিয় করা যায়
স্থায়ী চুম্বক মোটর আইন পাওয়া যায় না
স্যুইচিং ফ্রিকোয়েন্সি 2...১৬ কিলোহার্টজ রেজল্যুটেবল
7...১৬ কিলহার্জ, ডিরেটিং ফ্যাক্টর সহ
নামমাত্র সুইচিং ফ্রিকোয়েন্সি ৪ কিলোহার্টজ
ব্রেকিং স্টপ ডিসি ইনজেকশন দ্বারা
ব্রেক চ্যাপটার ইন্টিগ্রেটেড সত্য
লাইন বর্তমান 15.3 একটি 380 ভোল্ট স্বাভাবিক কাজ)
12.2 একটি 480 ভোল্ট স্বাভাবিক কাজ)
20.0 একটি 380 ভোল্ট ভারী কাজ)
16.0 একটি 480 ভোল্ট ভারী কাজ)
লাইন বর্তমান 20 A 380 ভোল্ট লাইনের শ্বাসরোধ ছাড়াই ভারী কাজ)
16 একটি 480 ভোল্ট লাইন শ্বাসনালী ছাড়াই ভারী দায়িত্ব)
15.3 একটি 380 ভোল্ট বহিরাগত লাইন শক স্বাভাবিক দায়িত্ব সঙ্গে)
12.2 একটি 480 ভোল্ট বাহ্যিক লাইন স্টোক স্বাভাবিক দায়িত্ব সঙ্গে)
11.6 বাহ্যিক লাইন শক ভারী দায়িত্ব সঙ্গে একটি 380 ভোল্ট)
9.4 বাহ্যিক লাইন শক ভারী দায়িত্ব সঙ্গে একটি 480 ভোল্ট)
ফ্যাজ প্রতি সর্বাধিক ইনপুট বর্তমান 20.0 এ
সর্বাধিক আউটপুট ভোল্টেজ ৪৮০ ভোল্ট
দৃশ্যমান শক্তি 12.1 কেভিএ 480 ভোল্ট স্বাভাবিক কাজ)
13.3 কেভিএ 480 ভোল্ট ভারী কাজ)
সর্বাধিক ট্রানজিন্ট বর্তমান 18.2 A 60 সেকেন্ডের স্বাভাবিক কাজ)
19. 1 একটি 60 সেকেন্ডের ভারী কাজ)
22.3 A 2 s স্বাভাবিক দায়িত্ব)
22.9 A2s ভারী দায়িত্ব)
বৈদ্যুতিক সংযোগ স্ক্রু টার্মিনাল 4...6 মিমি2 ডিসি বাস
স্ক্রু টার্মিনাল ০।2...2.5 মিমি2 নিয়ন্ত্রণ
স্ক্রু টার্মিনাল ১।5...6 মিমি2 লাইন সাইড
স্ক্রু টার্মিনাল ১।5...6 মিমি2 মোটর
ভবিষ্যৎ রেখা Isc ২২ কেএ
উচ্চ ওভারলোড এ বেস লোড বর্তমান 12.7 এ
কম ওভারলোড এ বেস লোড বর্তমান 16.5 এ
পাওয়ার ডিসিপ্যাশন ওয়াট প্রাকৃতিক কনভেকশন 134 W 380 V 4 kHz ভারী কাজ)
জোরপূর্বক কনভেকশন 134 W 380 V 4 kHz ভারী কাজ)
প্রাকৃতিক কনভেকশন 164 W 380 V 4 kHz স্বাভাবিক কাজ)
জোরপূর্বক কনভেকশন 164 W 380 V 4 kHz স্বাভাবিক কাজ)
বৈদ্যুতিক সংযোগ ডিসি বাস স্ক্রু টার্মিনাল 4...6 মিমি2 AWG 12...AWG 10
কন্ট্রোল স্ক্রু টার্মিনাল ০2...2.5 মিমি2 AWG 24...AWG 12
লাইন সাইড স্ক্রু টার্মিনাল ১।5...6 মিমি2 AWG 14...AWG 10
মোটর স্ক্রু টার্মিনাল ১।5...6 মিমি2 AWG 14...AWG 10
সুরক্ষা ফাংশন সহ নিরাপদ সীমিত গতি (এসএলএস) সত্য
সুরক্ষা ফাংশন সহ নিরাপদ ব্রেক ম্যানেজমেন্ট (SBC/SBT) সত্য
সুরক্ষা ফাংশন সহ নিরাপদ অপারেটিং স্টপ (এসওএস) মিথ্যা
সুরক্ষা ফাংশন সহ নিরাপদ অবস্থান (এসপি) মিথ্যা
সুরক্ষা ফাংশন সহ নিরাপদ প্রোগ্রামযোগ্য লজিক মিথ্যা
সুরক্ষা ফাংশন সহ নিরাপদ গতি মনিটর (এসএসএম) মিথ্যা
সুরক্ষা ফাংশন সহ সেফ স্টপ ১ (এসএস১) সত্য
এসএফটি এসএফটি সেফ স্টপ ২ (এসএস২) মিথ্যা
নিরাপত্তা ফাংশন সহ নিরাপদ টর্ক বন্ধ (STO) সত্য
সুরক্ষা ফাংশন সহ নিরাপদ সীমিত অবস্থান (এসএলপি) মিথ্যা
সুরক্ষা ফাংশন সহ নিরাপদ দিকনির্দেশ (এসডিআই) মিথ্যা
সুরক্ষা প্রকার তাপ সুরক্ষা মোটর
মোটর বন্ধ নিরাপদ টর্ক
মোটর ফেজ ক্ষতির মোটর
তাপ সুরক্ষা ড্রাইভ
নিরাপদ টর্ক অফ ড্রাইভ
ওভারহিটিং ড্রাইভ
ওভারকরেন্ট ড্রাইভ
মোটর ফেজ এবং গ্রাউন্ড ড্রাইভের মধ্যে আউটপুট ওভারকরেন্ট
মোটর ধাপ ড্রাইভ মধ্যে আউটপুট overcurrent
মোটর ফেজ এবং গ্রাউন্ড ড্রাইভের মধ্যে শর্ট সার্কিট
মোটর ফ্যাজ ড্রাইভের মধ্যে শর্ট সার্কিট
মোটর ফেজ লস ড্রাইভ
ডিসি বাস ওভারভোল্টেজ ড্রাইভ
লাইন সরবরাহের ওভারভোল্টেজ ড্রাইভ
লাইন সরবরাহ নিম্ন ভোল্টেজ ড্রাইভ
ইনপুট সরবরাহ ক্ষতি ড্রাইভ
সীমাবদ্ধ গতি অতিক্রম করা
কন্ট্রোল সার্কিট ড্রাইভের ব্রেক
প্রস্থ 4.৩৩ ইঞ্চি (১১০.০ মিমি)
উচ্চতা 10.63 ইঞ্চি (270.0 মিমি)
গভীরতা 9.21 ইঞ্চি (234.0 মিমি)
নেট ওজন 6.39 পাউন্ড (মার্কিন) (2.9 কেজি)
ধ্রুবক আউটপুট বর্তমান 16.5 4 কিলোহার্টজ স্বাভাবিক কাজ
12.7 একটি 4 কিলোহার্টজ ভারী কাজ
পরিবেশ
অপারেটিং উচ্চতা <= ৯৮৪২.৫২ ফুট (৩০০০ মিটার) এবং বর্তমানের উচ্চতা ১০০০ মিটারের বেশি
অপারেটিং পজিশন উল্লম্ব +/- 10 ডিগ্রী
পণ্য সার্টিফিকেশন ইউএল
সিএসএ
টিইউভি
ইএসি
সিটি টিক
চিহ্নিতকরণ সিই
মানদণ্ড আইইসি ৬১৮০০-৩
আইইসি ৬১৮০০-৫১
আইইসি ৬৭৭২১-৩
আইইসি ৬১৫০৮
আইইসি ১৩৮৪৯-১
UL 618000-5-1
ইউএল ৫০৮সি
সমাবেশ শৈলী তাপ সিঙ্ক সহ
বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ প্রতিরোধের পরীক্ষা স্তর 3 আইইসি 61000-4-2
রেডিও ফ্রিকোয়েন্সি ইলেক্ট্রোম্যাগনেটিক ফিল্ড প্রতিরোধ ক্ষমতা পরীক্ষা স্তর 3 আইইসি 61000-4-3
বৈদ্যুতিক দ্রুত ক্ষণস্থায়ী/বার্স্ট ইমিউনিটি পরীক্ষা স্তর 4 আইইসি 61000-4-4
1.2/50 μs - 8/20 μs স্টেজ ইমিউনিটি পরীক্ষা স্তর 3 আইইসি 61000-4-5
রেডিও ফ্রিকোয়েন্সি প্রতিরোধ ক্ষমতা পরীক্ষা IEC 61000-4-6 স্তর 3
পরিবেশগত শ্রেণী (চালনার সময়) IEC 60721-3-3 অনুযায়ী ক্লাস 3C3
আইইসি ৬৭৭২১-৩-৩ অনুযায়ী ৩এস৩ শ্রেণী
শক ইফেক্টের অধীনে সর্বাধিক ত্বরণ (চালনার সময়) ৭০ মিটার/সেকেন্ড ২২ এমএস গতিতে
কম্পনের চাপের অধীনে সর্বোচ্চ ত্বরণ (চলাচল চলাকালীন) ৫ মিটার/সেকেন্ড ২.৯...২০০ হার্জ
কম্পনশীল লোডের অধীনে সর্বাধিক বিক্ষিপ্ততা (চলাচলের সময়) 1.5 মিমি ২...৯ হার্জ
অনুমোদিত আপেক্ষিক আর্দ্রতা (অপারেশন চলাকালীন) ক্লাস 3K5 EN 60721-3 অনুযায়ী
শীতল বায়ুর আয়তন 20077.44 গ্যাল/ঘন্টা (মার্কিন যুক্তরাষ্ট্র) (76.0 m3/h)
শীতল করার ধরন জোরপূর্বক প্রবাহ
ওভারভোল্টেজ বিভাগ ক্লাস III
নিয়ন্ত্রন লুপ নিয়মিত পিআইডি নিয়ন্ত্রক
শব্দ মাত্রা 46.6 ডিবি
দূষণ মাত্রা 2
পরিবেষ্টিত বায়ু পরিবহন তাপমাত্রা -৪০...১৫৮ ডিগ্রি ফারেনহাইট (৪০...৭০ ডিগ্রি সেলসিয়াস)
অপারেশনের জন্য পরিবেষ্টিত বায়ুর তাপমাত্রা ৫...১২২ ডিগ্রি ফারেনহাইট (১৫...৫০ ডিগ্রি সেলসিয়াস)
১২২-১৪০ ডিগ্রি ফারেনহাইট (৫০-৬০ ডিগ্রি সেলসিয়াস) ডিরেটিং ফ্যাক্টর উল্লম্ব অবস্থানের সাথে)
সংরক্ষণের জন্য পরিবেষ্টিত বায়ুর তাপমাত্রা -৪০...১৫৮ ডিগ্রি ফারেনহাইট (৪০...৭০ ডিগ্রি সেলসিয়াস)
বিচ্ছিন্নতা পাওয়ার এবং কন্ট্রোল টার্মিনালের মধ্যে
অর্ডার এবং শিপিংয়ের বিবরণ
শ্রেণী US1CP4B22182
ডিসকাউন্টের সময়সূচী CP4B
জিটিআইএন 3606480966927
ফেরতযোগ্যতা না.
উৎপত্তি দেশ মার্কিন যুক্তরাষ্ট্র
প্যাকিং ইউনিট
একক প্যাকেজের ধরন ১ পিসিই
প্যাকেজ ১ এর ইউনিট সংখ্যা 1
প্যাকেজ ১ উচ্চতা 5.12 ইঞ্চি (13.000 সেমি)
প্যাকেজ 1 প্রস্থ 14.57 ইঞ্চি (37.000 সেমি)
প্যাকেজ ১ দৈর্ঘ্য 12.40 ইঞ্চি (31.500 সেমি)
প্যাকেজ ১ ওজন 8.20 পাউন্ড (মার্কিন) (3.720 কেজি)
প্যাকেজের ধরন P06
প্যাকেজ ২-এ ইউনিটের সংখ্যা 10
প্যাকেজ ২ উচ্চতা 29.53 ইঞ্চি (75.000 সেমি)
প্যাকেজ 2 প্রস্থ 23.62 ইঞ্চি (60.000 সেমি)
প্যাকেজ ২ দৈর্ঘ্য 31.৫০ ইঞ্চি (৮০,০০০ সেমি)
প্যাকেজ ২ ওজন 110.67 পাউন্ড ((মার্কিন যুক্তরাষ্ট্র) (50.200 কেজি)
