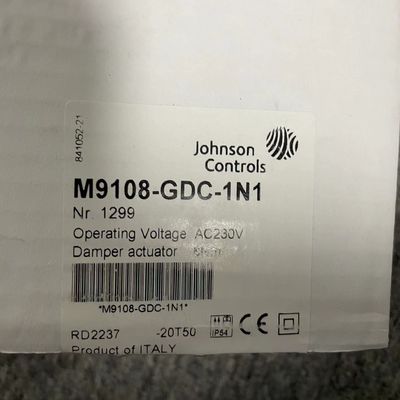

মূল জনসন কন্ট্রোলস M9108-GDC-1N1 M9108 M9116 M9124 M9132 স্যুইচ ফিল্ড কন্ট্রোল সরঞ্জাম স্টক

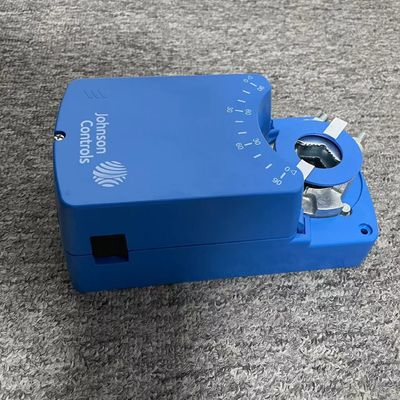

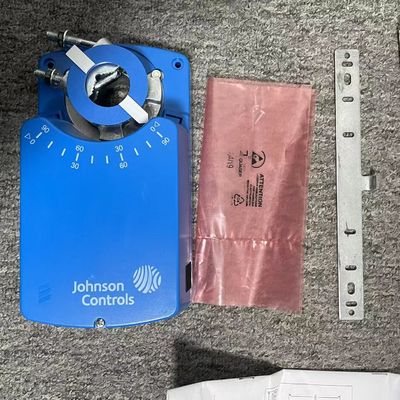

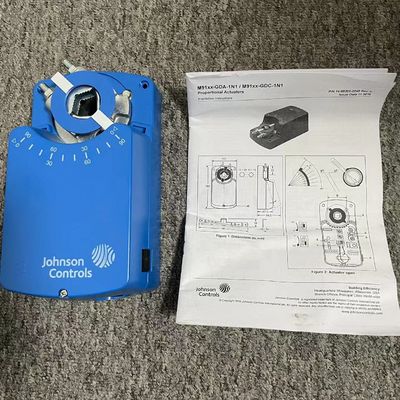

M9108 সিরিজের আনুপাতিক বৈদ্যুতিক নন-স্প্রিং রিটার্ন অ্যাকচুয়েটর M9108-GGx-2 এবং M9108-HGx-2 সিরিজের সরাসরি মাউন্ট বৈদ্যুতিক অ্যাকচুয়েটর 24 VAC বা VDC পাওয়ারে কাজ করে,এবং আনুপাতিক নিয়ামকগুলির সাথে ব্যবহারের জন্য উপলব্ধ. এই দ্বি-পন্থী actuators একটি damper লিঙ্ক প্রয়োজন হয় না, এবং সহজেই একটি ড্যাম্পার উপর ইনস্টল করা হয় একটি বৃত্তাকার শ্যাফট পর্যন্ত 3/4 ইঞ্চি (19 মিমি) ব্যাস বা একটি বর্গাকার শ্যাফট পর্যন্ত 5/8 ইঞ্চি (16 মিমি) ।এগুলি সরাসরি বা দূরবর্তীভাবে একটি ড্যাম্পারে মাউন্ট করা যেতে পারে. একটি একক এম 9108-জিজিএক্স -২ বা এম 9108-এইচজিএক্স -২ মডেলটি 70 পাউন্ড পর্যন্ত টর্ক সরবরাহ করে। ঘূর্ণনের কোণটি যান্ত্রিকভাবে 0 থেকে 90 ডিগ্রি পর্যন্ত 5 ডিগ্রি বৃদ্ধিতে সামঞ্জস্যযোগ্য।ইন্টিগ্রেটেড সহায়ক সুইচগুলি নির্বাচিত ঘূর্ণন পরিসরের মধ্যে যে কোনও কোণে শেষ-স্টপ অবস্থান নির্দেশ করতে বা সুইচিং ফাংশন সম্পাদন করতে উপলব্ধ. অ্যাক্টিভারে জাম্পার ব্যবহারকারীদের কর্মের দিক, নিয়ন্ত্রণ ইনপুট পরিসীমা এবং ক্যালিব্রেশন (স্থির বা সামঞ্জস্যযোগ্য) নির্বাচন করতে দেয়। অবস্থান প্রতিক্রিয়া সুইচগুলির মাধ্যমে উপলব্ধ,পন্টিওমিটারচিত্র 1: M9108 সিরিজ অ্যাকচুয়েটর বৈশিষ্ট্য এবং উপকারিতা দুটি কন্ট্রোল ইনপুট বেশিরভাগ অ্যাপ্লিকেশনগুলির চাহিদা পূরণ করে closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation, সেটআপ, and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: এই ডিভাইসটি এমন পরিবেশে বা তার আশেপাশে ব্যবহারের জন্য ডিজাইন করা বা নির্ধারিত নয় যেখানে বিস্ফোরক বাষ্প বা গ্যাস উপস্থিত থাকতে পারে।বা এমন পরিবেশ যেখানে ডিভাইসের অভ্যন্তরীণ উপাদানগুলির জন্য ক্ষয়কারী পদার্থ উপস্থিত থাকতে পারে. M9108 আনুপাতিক actuators যে কোন সুবিধাজনক ওরিয়েন্টেশনে মাউন্ট করা যেতে পারে। তারা হিটিং, ভেন্টিলেশন, এবং এয়ার কন্ডিশনার (HVAC) সিস্টেমের বায়ু dampers এবং ভালভ স্থাপন করার জন্য ডিজাইন করা হয়।অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে: • রিটার্ন এয়ার বা এজাহাজ ডিমপার্সের অবস্থান নির্ধারণ করা • মুখ এবং বাইপাস ডিমপার্সের নিয়ন্ত্রণ করা • পরিবর্তনশীল ভলিউম ভ্যানগুলির জন্য অবস্থান নির্ধারণের ফলকগুলি ডিমপার্সের সঠিক আকারের জন্য প্রস্তুতকারকের তথ্য দেখুন,ভ্যালভ, এবং/অথবা actuator. স্প্রিং রিটার্ন actuators, যেমন Johnson Controls® M9206 এবং M9216 সিরিজ, ঠান্ডা জলবায়ুতে বহিরঙ্গন বায়ু dampers সঙ্গে ব্যবহার করার জন্য সুপারিশ করা হয়। অপারেশন গুরুত্বপূর্ণঃM9108 সিরিজের আনুপাতিক actuators স্বাভাবিক অপারেটিং অবস্থার অধীনে সরঞ্জাম নিয়ন্ত্রণ করার জন্য ডিজাইন করা হয়. যখন একটি M9108 অনুপাতে actuator এর ব্যর্থতা বা ত্রুটি একটি অস্বাভাবিক অপারেটিং অবস্থা যা ব্যক্তিগত আঘাত বা সরঞ্জাম বা অন্যান্য সম্পত্তি ক্ষতি হতে পারে হতে পারে,অন্যান্য ডিভাইস (সীমা বা নিরাপত্তা নিয়ন্ত্রণ)M9108 অ্যাকচুয়েটরের ব্যর্থতা বা ত্রুটির বিরুদ্ধে সতর্ক বা সুরক্ষা দেওয়ার উদ্দেশ্যে বা সিস্টেম (এলার্ম বা তত্ত্বাবধান) নিয়ন্ত্রণ সিস্টেমের অংশ হিসাবে অন্তর্ভুক্ত এবং বজায় রাখা উচিত।M9108 প্রোপোশনাল অ্যাকচুয়েটর 24 VAC এ 50/60 Hz বা 24 VDC এ কাজ করেএই কমপ্যাক্ট অ্যাকচুয়েটরগুলি স্টল ডিটেকশন সার্কিট্রি সহ একটি ডিসি মোটর ব্যবহার করে যা পুরো স্ট্রোক জুড়ে কাজ করে।M9108 আনুপাতিক actuators লাইন গোলমালের কারণে পুনরায় অবস্থান নির্মূল করার জন্য নিয়ন্ত্রণ সংকেত উপর গোলমাল ফিল্টারিং কৌশল ব্যবহারঘূর্ণন যান্ত্রিকভাবে অন্তর্নিহিত শেষ স্টপ দ্বারা 93 ° সীমাবদ্ধ করা হয়। কভার উপর 0 থেকে 90 ° পর্যন্ত actuator অবস্থান চিহ্নিত করা হয়। একটি বিরোধী ঘূর্ণন সমর্থন actuator এর পার্শ্বীয় আন্দোলন প্রতিরোধ করে।স্প্রিং লোড গিয়ার মুক্তি চাপুন actuator কভার উপর গিয়ার ট্রেন ম্যানুয়াল পুনরায় অবস্থান জন্য বিচ্ছিন্ন করতে
