METSO ভ্যালভ পজিশনার মডেল EJ05 টাইপ ND9103HN ND9102HN ND9103HN-K1

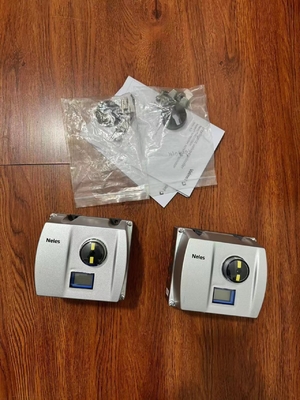

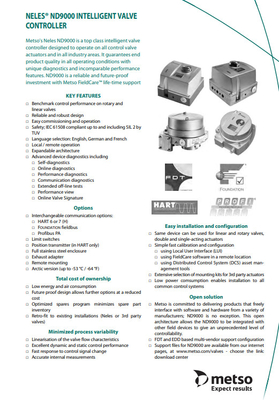

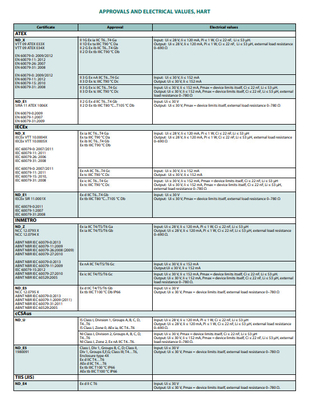

ND9000 ইন্টেলিজেন্ট ভালভ কন্ট্রোলার সাধারণ লুপ চালিত, কোন বহিরাগত শক্তি সরবরাহ প্রয়োজন। ঘূর্ণন এবং রৈখিক ভালভ জন্য উপযুক্ত।VDI/VDE 3845 এবং IEC 60534-6 মান অনুযায়ী actuator সংযোগ. নির্বাচিত actuators উপর ফ্লাশ মাউন্ট অ্যাকশনঃ ডাবল বা একক অভিনয় ভ্রমণ পরিসীমাঃ রৈখিক; 10·120 মিমি / 0.4-4.7 ঘূর্ণনশীল মধ্যে; 45·95 ডিগ্রী। পরিমাপ পরিসীমা 110 ° অবাধে ঘোরানো ফিডব্যাক শ্যাফ্ট সঙ্গে।পরিবেশগত প্রভাব স্ট্যান্ডার্ড তাপমাত্রা পরিসীমা: -৪০° ∙ +৮৫ °C / -৪০° ∙ +১৮৫ °F আর্কটিক তাপমাত্রা পরিসীমাঃ -৫৩° ∙ +৮৫ °C / -৬৪° ∙ +১৮৫ ° ভালভের অবস্থানের উপর তাপমাত্রার প্রভাবঃ ০.৫ % /১০ °কে ভালভের অবস্থানের উপর কম্পনের প্রভাবঃ< ১% ২ জি ৫১৫০ হার্জ, 1g 150 ¢ 300 Hz, 0.5g 300 ¢ 2000 Hz আবরণ উপাদানঃ ND9100: অ্যানোডাইজড অ্যালুমিনিয়াম খাদ এবং পলিমার কম্পোজিট ND9200: অ্যানোডাইজড অ্যালুমিনিয়াম খাদ এবং টেম্পারেড গ্লাস ND9400:স্টেইনলেস স্টীল এবং পলিমার কম্পোজিট ND9300: স্টেইনলেস স্টিল সুরক্ষা শ্রেণিঃ আইপি 66, নেমা 4x বায়ুসংক্রান্ত বন্দরঃ জি 1/4 (এনডি 9100) 1/4 এনপিটি (এনডি 9200, এনডি 9300 এবং এনডি 9400) ক্যাবল গ্রন্থি থ্রেডঃ এম 20x1.5 (এনডি 9000) 1/2 এনপিটি (এনডি 9000 ই 2, এনডি 9000 ইউ) ওজনঃ 1.৮ কেজি / ৪.0 পাউন্ড (ND9100) 3.4 কেজি / 7.5 পাউন্ড (ND9200) 5.6 কেজি / 12.4 পাউন্ড (ND9400) 8.6 কেজি / 19.0 পাউন্ড (ND9300) প্রধান কভার মাধ্যমে দৃশ্যমান যান্ত্রিক এবং ডিজিটাল অবস্থান সূচক,ND9200E2 এবং ND9300 এর জন্য প্রযোজ্য নয়. বিশেষ জারা প্রতিরোধী নকশা বা স্টেইনলেস স্টীল হাউজিং চাহিদা পরিবেশের জন্য একটি বিকল্প হিসাবে উপলব্ধ। বায়ুসংক্রান্ত সরবরাহ চাপঃ 1.4 ¢ 8 বার / 20 ¢ 115 পিএসআই ভ্যালভের অবস্থানের উপর সরবরাহ চাপের প্রভাব: ইনপুট চাপের ১০% পার্থক্য এ < ০.১ % বায়ুর গুণমানঃ আইএসও ৮৫৭৩-১ এর সাথে সামঞ্জস্যপূর্ণ কঠিন কণাঃ ক্লাস ৫ (৩ ০৫ μm ফিল্টারেশন সুপারিশ করা হয়) আর্দ্রতাঃক্লাস ১ (নিম্ন তাপমাত্রার নিচে 10 °C/ 18 °F শিশির পয়েন্টের পরামর্শ দেওয়া হয়) তেল ক্লাস: 3 (বা < 1 পিপিএম) 4 বার / 60 পিএসআই সরবরাহের সাথে ক্ষমতাঃ 5.5 এনএম 3 / এইচ / 3.3 এসসিএফএম (স্পুল ভালভ 2) 12 এনএম 3 / এইচ / 7.1 এসসিএফএম (স্পুল ভালভ 3) 38 এনএম 3 / এইচ / 224 এসসিএফএম (স্পুল ভালভ 6) স্থিতিশীল অবস্থানে 4 বার / 60 পিএসআই সরবরাহের সাথে খরচ: < 0.6 Nm3/h /0.35 sqfm (স্পুল ভালভ 2 & 3) < 1.0 Nm3/h / 0.6 sqfm (স্পুল ভালভ 6) ইলেকট্রনিক্স হার্ট পাওয়ার সরবরাহঃ লুপ চালিত, 4 ¢ 20 এমএ ন্যূনতম সংকেতঃ 3.6 এমএ বর্তমান সর্বোচ্চঃ 120 এমএ লোড ভোল্টেজঃ৯ পর্যন্ত.7 ভিডিসি / 20 এমএ (প্রতিশোধিত 485 Ω) ভোল্টেজঃ সর্বোচ্চ 30 ভিডিসি মেরু সুরক্ষাঃ -30 ভিডিসি বর্তমানের উপর সুরক্ষাঃ 35 এমএ এর উপরে সক্রিয় প্রোফিবাস পিএ এবং ফাউন্ডেশন ফিল্ডবাস সরবরাহ শক্তিঃ ভোল্টেজ 9 ′′32 ভিডিসি,বিপরীত মেরুতা সুরক্ষা সর্বোচ্চ বেসিক বর্তমান: ১৭.২ এমএ নীরব প্রবাহঃ ১৬ এমএ ত্রুটি প্রবাহ (এফডিই): ৩।9 এমএ ফাউন্ডেশন ফিল্ডবাস ফাংশন ব্লক এক্সিকিউশন টাইমস AO 20 এমএস এআই 20 এমএস পিআইডি 20 এমএস ডিও 20 এমএস ডিআই 15 এমএস আইএস 15 এমএস ওএস 15 এমএস মাঝারি ধ্রুবক লোড actuators সঙ্গে কর্মক্ষমতা মৃত ব্যান্ড: ≤ 0.1 % হাইস্টেরেসিসঃ < 0.5 % স্থানীয় ইউজার ইন্টারফেস (এলইউআই) ফাংশন □ ভালভের স্থানীয় নিয়ন্ত্রণ □ ভালভের অবস্থান, লক্ষ্য অবস্থান, ইনপুট সংকেত, তাপমাত্রা পর্যবেক্ষণ,সরবরাহ এবং actuator চাপ পার্থক্য □ গাইডেড-স্টার্টআপ ফাংশন □ LUI দূরবর্তী অবস্থান থেকে লক করা যেতে পারে অননুমোদিত অ্যাক্সেস প্রতিরোধ করতে □ ক্যালিব্রেশন: স্বয়ংক্রিয় / ম্যানুয়াল লিনিয়ারাইজেশন □ 1-পয়েন্ট ক্যালিব্রেশন □ নিয়ন্ত্রণ কনফিগারেশনঃ আক্রমণাত্মক, দ্রুত, সর্বোত্তম, স্থিতিশীল, সর্বাধিক স্থিতিশীলতা □ হার্ট সংস্করণ কনফিগারেশনঃহার্ট ৬ অথবা হার্ট ৭ □ নিয়ন্ত্রণ ভালভের কনফিগারেশন □ ঘূর্ণন: ঘুরতে ঘুরতে ঘড়িঘড়ি বা ঘড়ির বিপরীত দিকে ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘুরতে ঘড়িঘড়ি ঘড়িঘড়ি ঘড়িঘড়ি ঘড়িঘড়ি ঘড়িঘড়ি ঘড়িঘড়িঘড়ি ঘড়িঘড়ি ঘড়িঘড়িঘড়ি ঘড়িঘড়ি ঘড়িঘড়ি ঘড়িঘড়ি ঘড়ি ঘড়ি ঘড়িঘড়ি ঘড়ি ঘড়ি ঘড়িঘড়ি ঘড়ি ঘড়ি ঘড়িপ্রত্যক্ষ/বিপরীত কার্যকরী, ডাবল/একক-অ্যাক্টিং □ ভ্যালভের ধরন, ঘূর্ণনশীল/রৈখিক □ ভাষা নির্বাচনঃ ইংরেজি, জার্মান এবং ফরাসি অবস্থান ট্রান্সমিটার (ঐচ্ছিক) আউটপুট সংকেতঃ 4 ¢ 20 mA (গ্যালভানিক বিচ্ছিন্নতা; 600 VDC) সরবরাহ ভোল্টেজ:12 ¢ 30 ভিডিসি রেজোলিউশনঃ 16 বিট / 0.244 μA রৈখিকতাঃ < 0.05 % FS তাপমাত্রা প্রভাবঃ < 0.35 % FS বাহ্যিক লোডঃসর্বাধিক 0 ¢ 780 Ω সর্বাধিক 0 ¢ 690 Ω অন্তর্নিহিতভাবে নিরাপদ Ex ia IIC T6 Ui ≤ 28 V Ex d IIC T4/T5/T6 Ui ≤ 30 V METSO 4 TECHNICAL BULLETIN 11/16 7 ND90 21 EN অনুমোদন এবং বৈদ্যুতিক মান, হার্ট সার্টিফিকেট অনুমোদন বৈদ্যুতিক মান ATEX ND_X VTT 09 ATEX 033X VTT 09 ATEX 034X EN 60079-0: 2009/2012 EN 60079-11: 2012 EN 60079-26: 2007 EN 60079-31: 2008 EN 60079-0: 2009/2012 EN 60079-11:2012 EN 60079-15: 2010 EN 60079-31: 2008 II 1G Ex ia IIC T6...T4 Ga II 1D Ex ta IIIC T90 °C Da II 2 G Ex ib IIC T6...T4 Gb II 2 D Ex tb IIIC T90 °C Db ইনপুটঃ Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W,সিআই ≤ ২২ এনএফ, Li ≤ 53 μH. আউটপুটঃ Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, বাহ্যিক লোড প্রতিরোধ 0 ¢ 690 Ω II 3 G Ex nA IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc ইনপুটঃ Ui ≤ 30 V,Ii ≤ 152 mA আউটপুট: Ui ≤ 30 V, Ii ≤ 152 mA II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc ইনপুটঃ Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = ডিভাইস নিজেই সীমাবদ্ধ, Ci ≤ 22 nF, Li ≤ 53 μH। আউটপুটঃ Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = ডিভাইস নিজেই সীমাবদ্ধ, Ci ≤ 22 nF, Li ≤ 53 μH, বাহ্যিক লোড প্রতিরোধ 0 ¢ 780 Ω ND_E1 SIRA 11 ATEX 1006X EN 60079-0:2009 EN 60079-1:2007 EN 60079-31:2009 II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 °C...T105 °C Db ইনপুট: Ui ≤ 30 V আউটপুটঃ Ui ≤ 30 V, Pmax = ডিভাইসের সীমাবদ্ধতা নিজেই, বাহ্যিক লোড প্রতিরোধ 0780 Ω IECEx ND_X IECEx VTT 10.0004X IECEx VTT 10.0005X IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-26:২০০৬ আইইসি ৬০০৭৯-৩১: ২০০৮ আইইসি ৬০০৭৯-০: ২০০৭-২০১১ আইইসি ৬০০৭৯-১১ঃ ২০১১ আইইসি ৬০০৭৯-১৫ঃ ২০১০ আইইসি ৬০০৭৯-৩১ঃ ২০০৮ এক্স আই আই আই সি টি৬...টি৪ গ্যা এক্স টা আইআইসি টি৯০ ডিগ্রি সেলসিয়াস ডা এক্স আইবি আইআইসি টি৬...টি৪ গিগাবাইট এক্স টিবি আইআইসি টি৯০ ডিগ্রি সেলসিয়াস ডিবি ইনপুটঃ ইউআই ≤ ২৮ ভোল্ট,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH আউটপুটঃ Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, বাহ্যিক লোড প্রতিরোধ 0 ∼ 690 Ω Ex nA IIC T6...T4 Gc Ex tc IIIC T90 °C Dc ইনপুটঃ Ui ≤ 30 V,Ii ≤ 152 mA আউটপুট: Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T6...T4 Gc Ex tc IIIC T90 °C Dc ইনপুটঃ Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = ডিভাইস নিজেই সীমাবদ্ধ, Ci ≤ 22 nF, Li ≤ 53 μH আউটপুটঃ Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = ডিভাইস নিজেই সীমাবদ্ধ, Ci ≤ 22 nF, Li ≤ 53 μH, বাহ্যিক লোড প্রতিরোধের 0 ̊780 Ω ND_E1 IECEx SIR 11.0001X আইইসি 60079-0:2011 আইইসি 60079-1:2007 আইইসি 60079-31:2008 Ex d IIC T6...T4 Gb Ex tb IIIC T80 °C...T105 °C Db ইনপুটঃUi ≤ 30 ভোল্ট আউটপুট: Ui ≤ 30 V, Pmax = ডিভাইস নিজেই সীমাবদ্ধ, বাহ্যিক লোড প্রতিরোধ 0 ̊780 Ω INMETRO ND_Z NCC 12.0793 X NCC 12.0794 X ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 ABNT NBR IEC 60079-26:২০০৮ (২০০৯) এবিএনটি এনবিআর আইইসি ৬০০৭৯-২৭:2010 ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 IEC 60079-15:2012 ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60529:2005 Ex ia IIC T4/T5/T6 Ga Ex ia IIC T4/T5/T6 Gb ইনপুটঃ Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH আউটপুটঃ Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, বহিরাগত লোড প্রতিরোধ 0 ∼ 690 Ω। Ex nA IIC T4/T5/T6 Gc ইনপুটঃ Ui ≤ 30 V, Ii ≤ 152 mA আউটপুটঃUi ≤ 30 ভোল্ট, Ii ≤ 152 mA Ex ic IIC T4/T5/T6 Gc ইনপুটঃ Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = ডিভাইস নিজেই সীমাবদ্ধ, Ci
