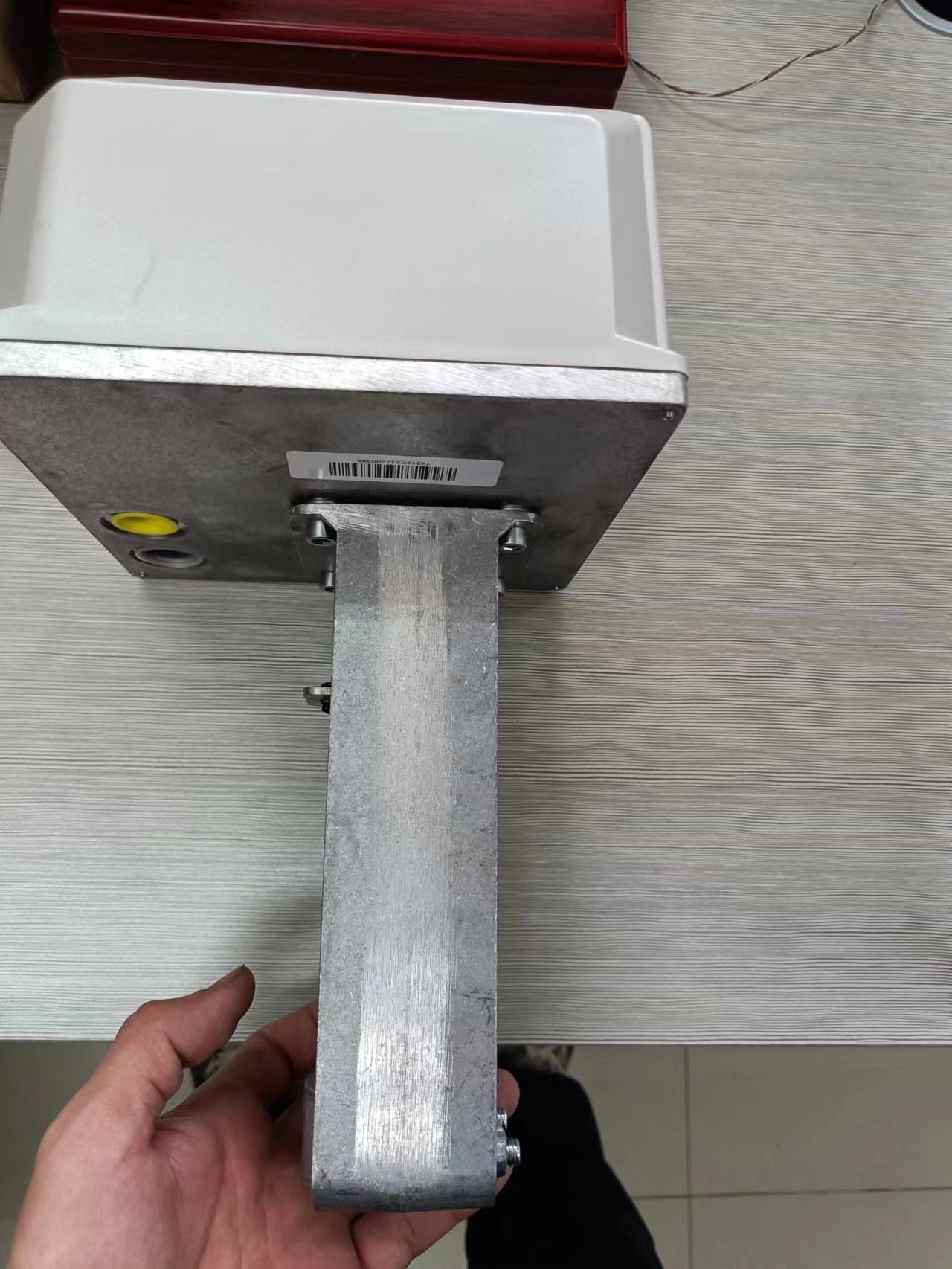

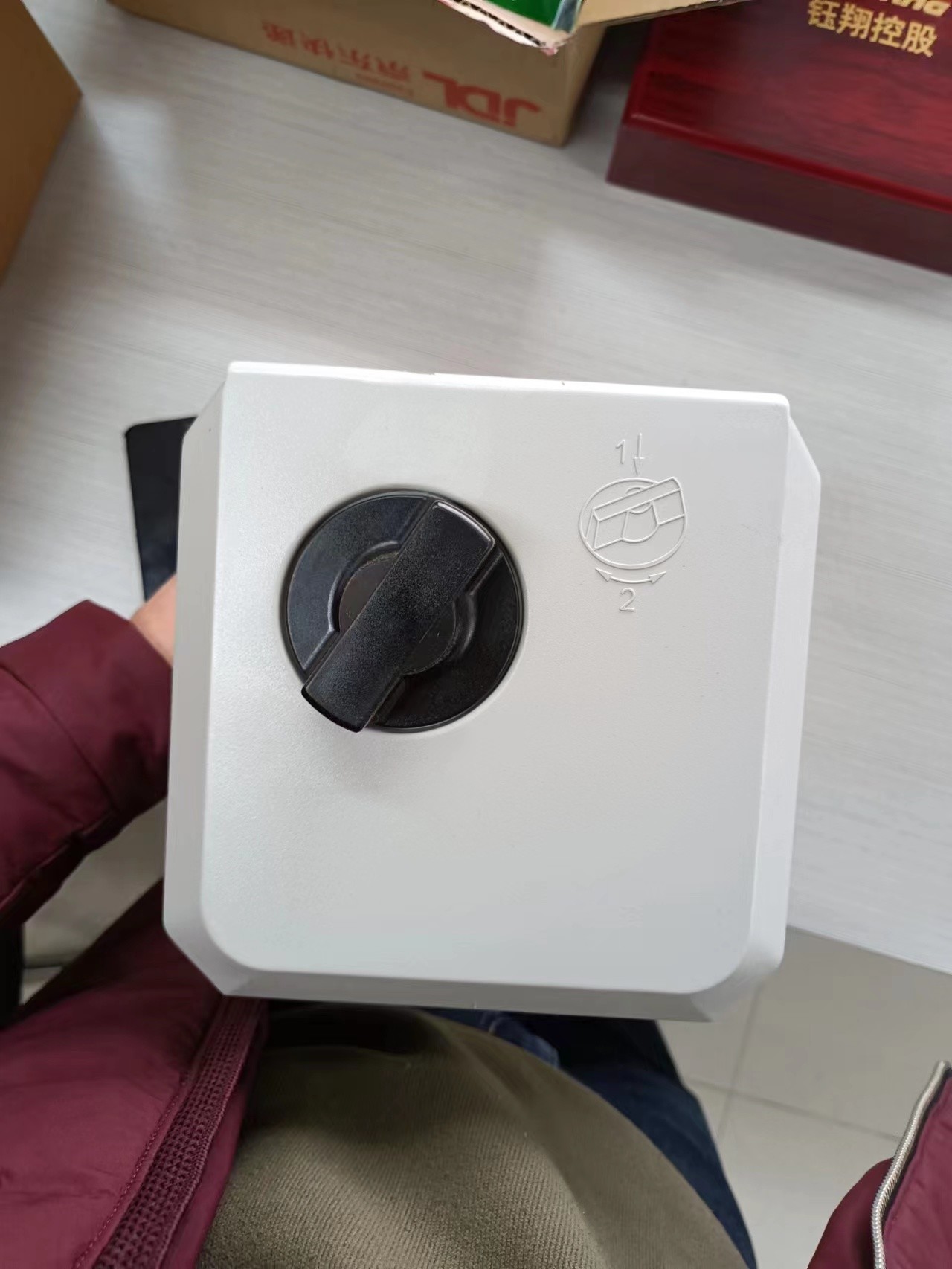

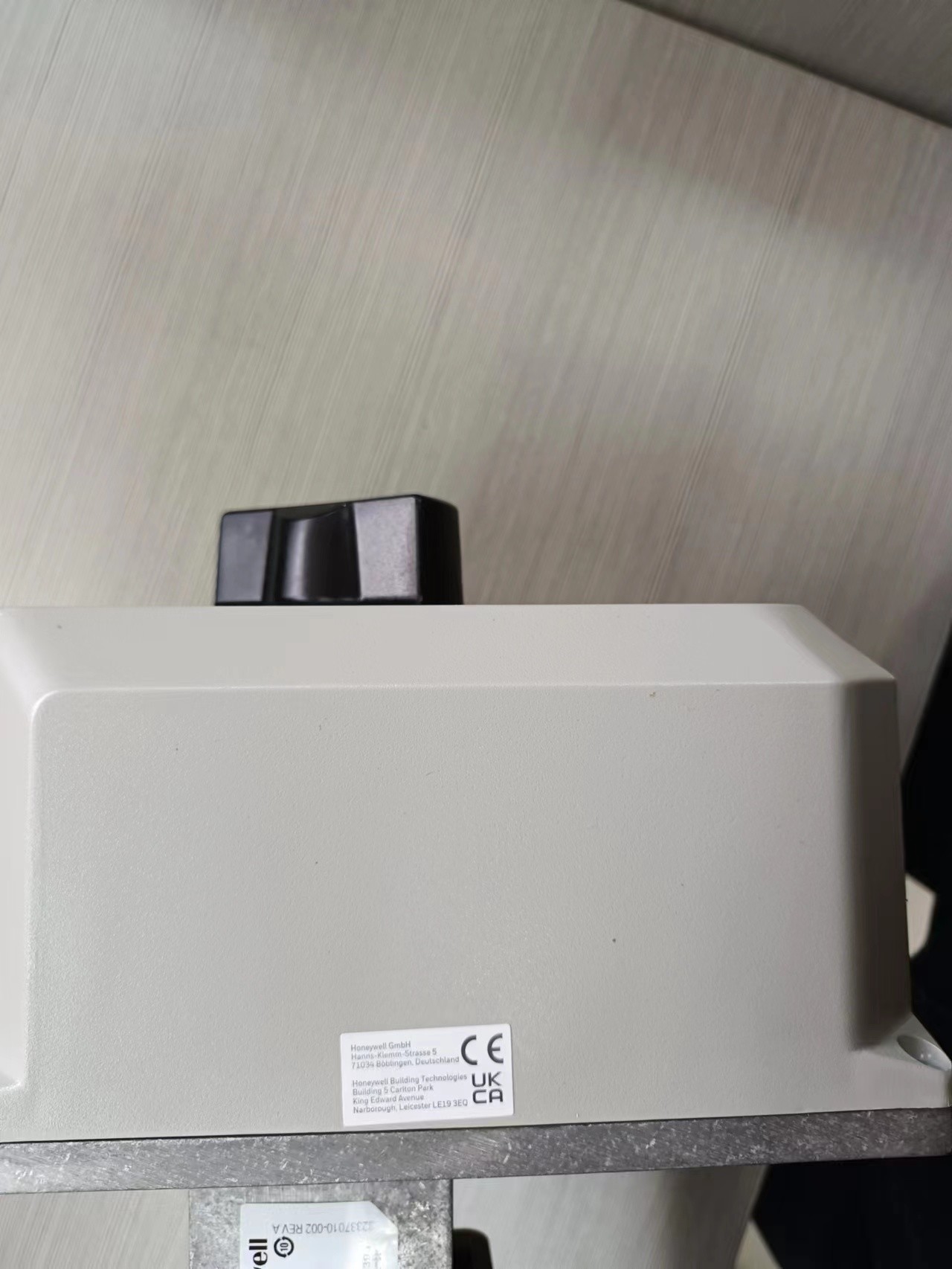

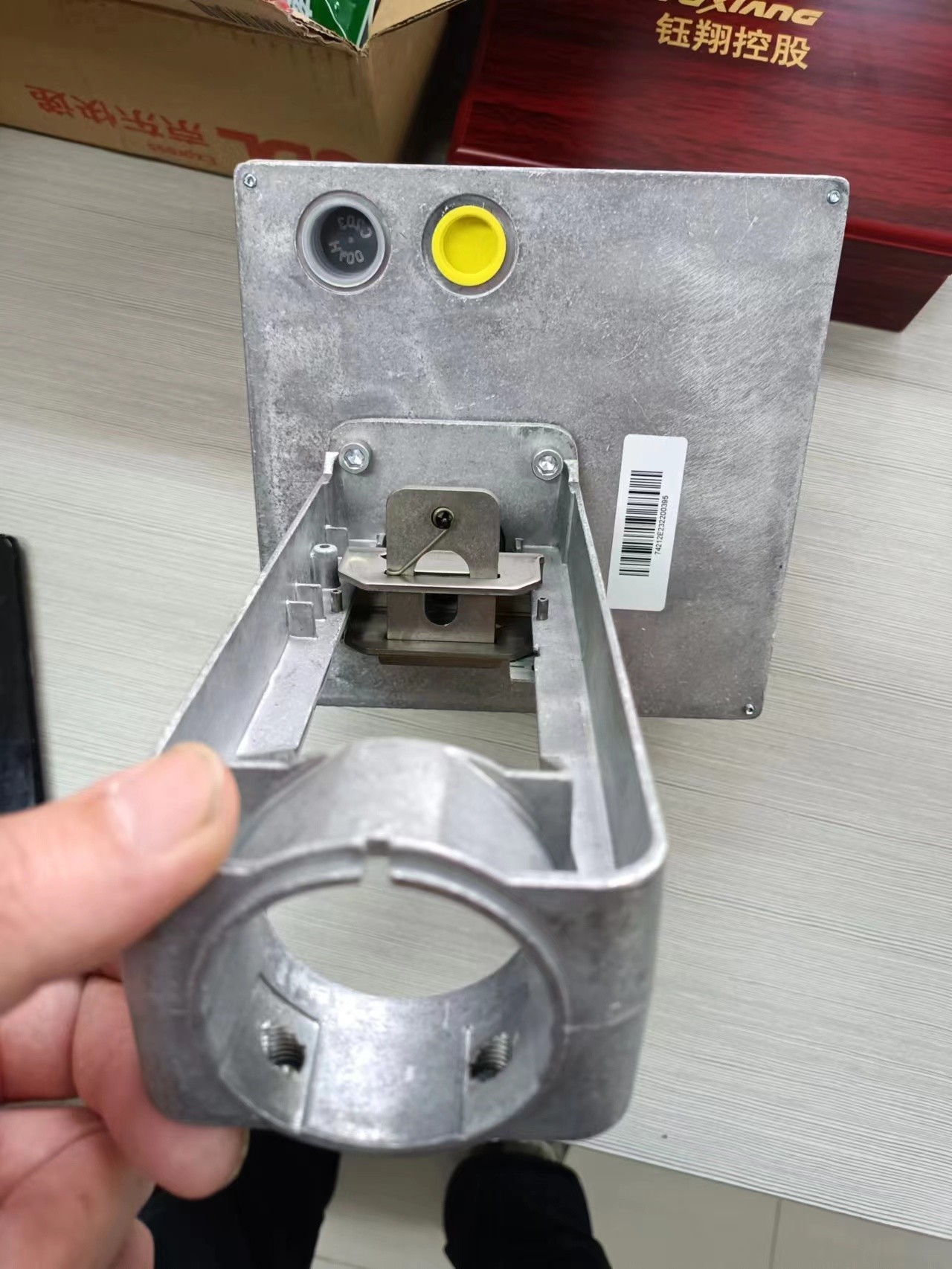

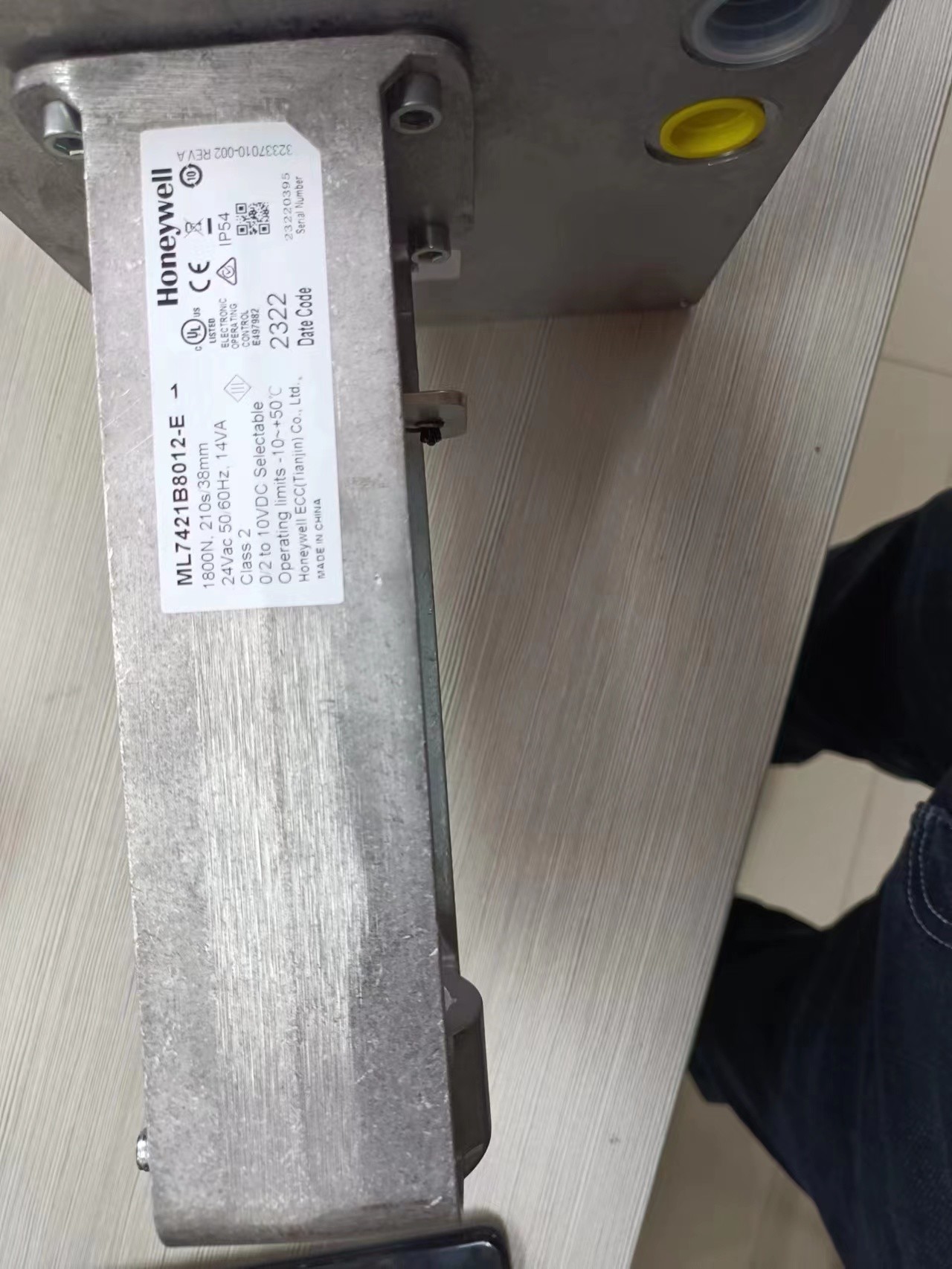

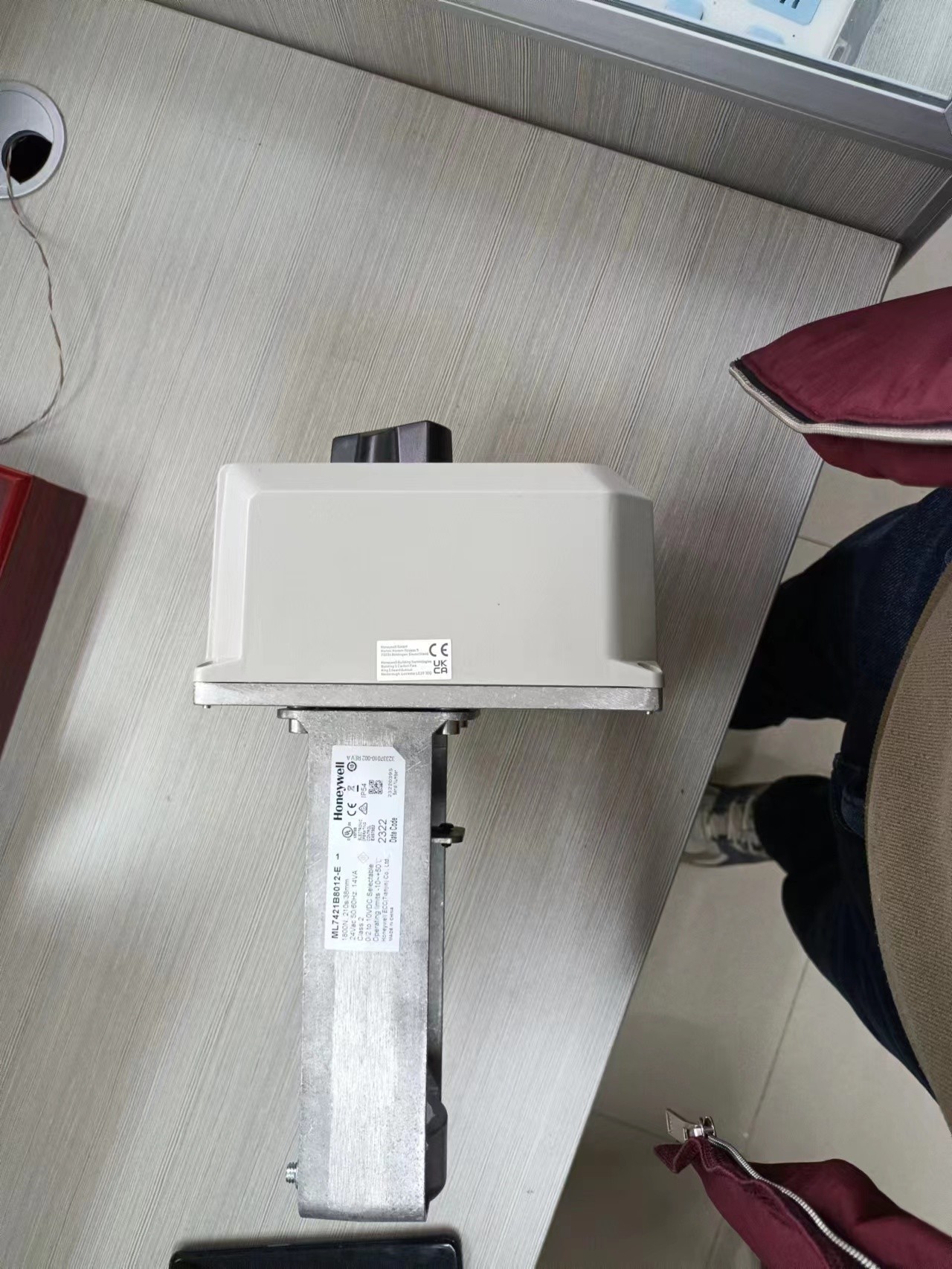

হানিওয়েল এমএল৭৪২১বি৮০১২-ই বৈদ্যুতিক রৈখিক ভালভ actuators স্টক মধ্যে

আউটপুট সিগন্যাল ফিডব্যাক (এফ) একটি এনালগ আউটপুট সিগন্যাল (2 থেকে 10 ভিডিসি) যা actuator stem প্রকৃত অবস্থান প্রতিনিধিত্ব করে টার্মিনাল এফ পাওয়া যায়।এটি স্টেম অবস্থান দূরবর্তী নির্দেশ জন্য ব্যবহার করা যেতে পারে. যখন অ্যাক্চুয়েটরের স্টেম সম্পূর্ণরূপে প্রসারিত হয়, তখন আউটপুট সিগন্যালটি 10 ভিডিসি হয়। যখন অ্যাক্চুয়েটরের কর্মটি W3 বা W4 ব্যবহার করে বিপরীত হয় তখন সিগন্যালের আউটপুট পরিবর্তন হয় না,যা mA-পজিশনে সেট করা আছে, কর্মের দিকনির্দেশ দেখুন। actuator override কনভার্টার আউটপুট সংকেত ওভাররাইড অবস্থান হিমায়ন সুরক্ষা বা অনুরূপ অ্যাপ্লিকেশন ব্যবহার করা যেতে পারে। এটি একটি শেষ অবস্থানে actuator জোর,কন্ট্রোল সিগন্যালকে ওভাররাইড করা. এই ফাংশনটি সম্পাদন করার জন্য, 24 ভ্যাক সাধারণ (বা T2) কে টার্মিনাল O1 বা O2 এর সাথে সংযুক্ত করুন। টার্মিনাল O1 এর সাথে সংযুক্ত হওয়া সম্পূর্ণরূপে actuator stem প্রসারিত করে।O2 সংযোগ সম্পূর্ণরূপে actuator স্টেম retracts. নিয়ন্ত্রণ সংকেত উপেক্ষা করা হয় যখন ওভাররাইড সংকেত টার্মিনাল O1 বা O2 এ প্রয়োগ করা হয়। এই ওভাররাইড একটি সুইচ বা রিলে দিয়ে অর্জন করা যেতে পারে, চিত্র 9 দেখুন। চিত্র 9.নির্দিষ্ট অবস্থানে actuator ড্রাইভ করার জন্য ওভাররাইডিং কন্ট্রোল সিগন্যাল সংযোগ. চেকআউট ML7421 বৈদ্যুতিক রৈখিক ভালভ actuator সরাসরি বা একটি নিয়ামক ব্যবহার করে চেক আউট করা যেতে পারে। 1. প্রয়োজনীয় অ্যাপ্লিকেশন জন্য actuator মাউন্ট।ভালভ অবস্থান পরীক্ষা করুন এবং 24 ভ্যাক সঠিকভাবে actuator প্রয়োগ করা হয় তা নিশ্চিত করুন. ৩. উপযুক্ত লিড ওয়্যারগুলিতে কন্ট্রোল সিগন্যালটি প্রয়োগ করুন যাতে ভালভটি প্রয়োজনীয় দিকে চলে যায়। ৪. যদি অ্যাকচুয়েটরটি চলতে না পারে তবে নিশ্চিত করুন যে অ্যাকচুয়েটরটি সঠিকভাবে ইনস্টল করা আছে।যদি actuator সঠিকভাবে ইনস্টল করা হয় এবং কাজ করে না, actuator প্রতিস্থাপন করুন. সরাসরি চেকআউট নিয়ামক চেকআউট 1. নিয়ামক সেটপয়েন্ট নিয়ামক খোলার বা ভালভ বন্ধ করার জন্য কল করার জন্য সামঞ্জস্য করুন. actuator পর্যবেক্ষণ করুন। 2. যদি ভালভ বন্ধ করা হয়,এটা খুলতে শুরু করা উচিত. 3. যদি ভালভ বন্ধ থাকে, সেটপয়েন্টটি খোলা সেটিংয়ের দিকে আরও সরান। 4. যদি ভালভটি সরানো না হয়, তবে অ্যাকচুয়েটরের পাওয়ার ইনপুটটিতে 24 ভ্যাক পরীক্ষা করুন। 5.যদি 24 ভ্যাক উপস্থিত থাকে এবং actuator কাজ করে না6. যদি তারের সঠিক হয়, 24 ভ্যাক পাওয়ার ইনপুট টার্মিনালে উপস্থিত হয়, এবং
