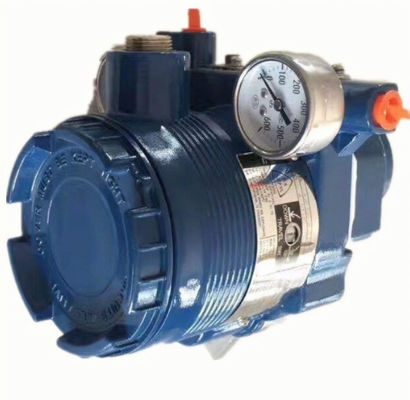

জাপান Azbil Yamatake ভালভ পজিশনার azbil avp300-rsd3a AVP100 AVP102 AVP300 AVP301 AVP302 AVP307

পণ্যের বর্ণনা

300 সিরিজ নিয়ন্ত্রণ ডিভাইস থেকে একটি DC বর্তমান সংকেত গ্রহণ করে এবং বায়ুসংক্রান্ত ভালভ নিয়ন্ত্রণ করে।এই মৌলিক ফাংশন ছাড়াও, 300 সিরিজের যোগাযোগ ক্ষমতা আছে, স্বয়ংক্রিয় কনফিগারেশন প্রোগ্রাম,এবং স্ব-নির্ণয় ফাংশন যা ব্যাপকভাবে উত্পাদনশীলতা এবং উদ্ভিদ অপারেশন দক্ষতা বৃদ্ধি করবে.মডেল AVP301 একটি ভালভ ভ্রমণ ট্রান্সমিটার ফাংশন আছে যা 4-20 mA DC সংকেত প্রেরণ করে।মডেল AVP302 একটি হার্ট যোগাযোগ প্রোটোকল আছে.

স্পেসিফিকেশন

ইয়ামাতাকে ভালভ পজিশনার wঅপারেশন নীতিঃ
Yamatake ভালভ positioner প্রধান নিয়ন্ত্রণ ভালভ আনুষাঙ্গিক হয়, এটি ইনপুট সংকেত হিসাবে স্থানচ্যুতি ফিডব্যাক সংকেত বন্ধ হবে, নিয়ামক আউটপুট সংকেত সেট হিসাবে, তুলনা,যখন কোন বিচ্যুতি হয়, তার আউটপুট সংকেত actuator, actuator আন্দোলন পরিবর্তন, valve stem স্থানচ্যুতি এবং সংশ্লিষ্ট সম্পর্ক নিয়ামক আউটপুট সংকেত মধ্যে প্রতিষ্ঠিত হয়। অতএব,ভ্যালভ পজিশনার একটি ফিডব্যাক কন্ট্রোল সিস্টেম নিয়ে গঠিত, যা স্টেম ডিসপ্লেসমেন্টকে পরিমাপ সংকেত এবং নিয়ামকের আউটপুটকে সেটিং সংকেত হিসেবে ব্যবহার করে।কন্ট্রোল সিস্টেমের কন্ট্রোল ভেরিয়েবল হ'ল ভ্যালভ পজিশনারের আউটপুট সিগন্যালটি অ্যাকচুয়েটরের কাছে।

1 এটি নিয়ন্ত্রক ভালভের অবস্থান সঠিকতা এবং নির্ভরযোগ্যতা উন্নত করার জন্য উচ্চ মানের প্রয়োজনীয়তা সঙ্গে গুরুত্বপূর্ণ নিয়ন্ত্রক সিস্টেমের জন্য ব্যবহৃত হয়।
ভ্যালভ চাপ পার্থক্যের উভয় প্রান্তের জন্য 2 (4p> 1MPa) ।স্পুল উপর তরল এর ভারসাম্যহীন শক্তি অতিক্রম এবং স্ট্রোক ত্রুটি কমাতে actuator এর আউটপুট শক্তি গ্যাস উৎস চাপ বৃদ্ধি দ্বারা বৃদ্ধি করা হয়.
3 যখন মাধ্যমটি উচ্চ তাপমাত্রা, উচ্চ চাপ, নিম্ন তাপমাত্রা, বিষাক্ত, জ্বলনযোগ্য, বিস্ফোরক জন্য সামঞ্জস্য করা হয়, বহিরাগত ফুটো প্রতিরোধ করার জন্য, প্রায়ই প্যাকেজিং খুব শক্তভাবে চাপ দেওয়া হয়,তাই স্টেম এবং প্যাকিং মধ্যে ঘর্ষণ বড়, এই সময়ে অবস্থানকারী সময় বিলম্ব অতিক্রম করতে পারেন।
৪. মিডিয়ামটি ভিস্কোস তরল বা কঠিন স্থির পদার্থ ধারণকারী জন্য সামঞ্জস্য করা হয়, পজিশনারটি স্টেম আন্দোলনের জন্য মিডিয়ামটির প্রতিরোধকে অতিক্রম করতে পারে।
5 বড় ব্যাসার্ধ (Dg> 100mm) নিয়ন্ত্রণ ভালভের জন্য actuator এর আউটপুট থ্রাশ বৃদ্ধি।
যখন নিয়ন্ত্রক এবং actuator এর মধ্যে দূরত্ব 60m এর বেশি হয়, অবস্থানকারী নিয়ন্ত্রণ সংকেতের সংক্রমণ বিলম্ব অতিক্রম করতে পারে এবং ভালভের প্রতিক্রিয়া গতি উন্নত করতে পারে।
৭. নিয়ন্ত্রক ভালভের মেটিওর বৈশিষ্ট্য উন্নত করার জন্য।
8 যখন একটি নিয়ামক দুইটি actuators নিয়ন্ত্রণ করে পরিসীমা নিয়ন্ত্রণ বাস্তবায়নের জন্য, দুটি positioners ব্যবহার করা যেতে পারে নিম্ন ইনপুট সংকেত এবং উচ্চ ইনপুট সংকেত যথাক্রমে গ্রহণ করার জন্য, তারপর একটি actuator নিম্ন পরিসীমা কর্ম,অন্যান্য উত্তোলন কর্ম, যা পরিসীমা নিয়ন্ত্রণ গঠন করে।
